7420 单机控制器到 Sun Disk Shelf（6 个 HBA）
下图显示了安装有六个 HBA 的 Oracle ZFS Storage 7420 单机控制器支持的一部分配置。要将控制器用电缆连接到磁盘机框，请参见布线入门。
图 472 具有六个 HBA 且通过单个链连接到一个 Sun Disk Shelf 的单机 7420 控制器
图 473 具有六个 HBA 且通过两个链连接到两个 Sun Disk Shelf 的单机 7420 控制器
图 474 具有六个 HBA 且通过三个链连接到三个 Sun Disk Shelf 的单机 7420 控制器
图 475 具有六个 HBA 且通过四个链连接到四个 Sun Disk Shelf 的单机 7420 控制器
图 476 具有六个 HBA 且通过五个链连接到五个 Sun Disk Shelf 的单机 7420 控制器
图 477 具有六个 HBA 且通过六个链连接到六个 Sun Disk Shelf 的单机 7420 控制器

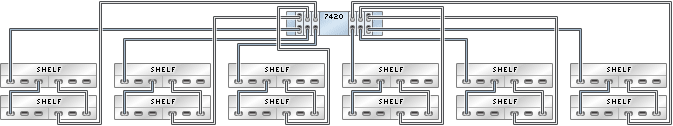

图 478 具有六个 HBA 且通过六个链连接到 12 个 Sun Disk Shelf 的单机 7420 控制器

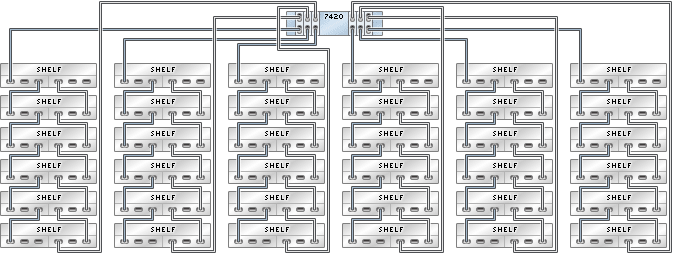

图 479 具有六个 HBA 且通过六个链连接到 36 个 Sun Disk Shelf 的单机 7420 控制器
