ZS4-4 Racked System 容量配置的布线表和图
下表说明了基本机柜中两个控制器和八个磁盘机框的位置及端口连接(使用 3 米 SAS 电缆)。第一个磁盘机框位于 RU01 中,每个磁盘机框具有两个 IOM。
表 48 基本机柜:控制器和磁盘机框位置和连接
|
|
RU
|
控制器
|
HBA 端口
|
RU
|
磁盘机框
|
磁盘机框端口
|
20
|
1
|
插槽 3,端口 0
|
1
|
1
|
IOM 0,端口 0
|
17
|
0
|
插槽 6,端口 1
|
1
|
1
|
IOM 1,端口 2
|
20
|
1
|
插槽 6,端口 0
|
9
|
3
|
IOM 0,端口 0
|
17
|
0
|
插槽 7,端口 1
|
9
|
3
|
IOM 1,端口 2
|
20
|
1
|
插槽 7,端口 0
|
23
|
5
|
IOM 0,端口 0
|
17
|
0
|
插槽 9,端口 1
|
23
|
5
|
IOM 1,端口 2
|
20
|
1
|
插槽 9,端口 0
|
31
|
7
|
IOM 0,端口 0
|
17
|
0
|
插槽 3,端口 1
|
31
|
7
|
IOM 1,端口 2
|
17
|
0
|
插槽 3,端口 0
|
5
|
2
|
IOM 0,端口 2
|
20
|
1
|
插槽 6,端口 1
|
5
|
2
|
IOM 1,端口 0
|
17
|
0
|
插槽 6,端口 0
|
13
|
4
|
IOM 0,端口 2
|
20
|
1
|
插槽 7,端口 1
|
13
|
4
|
IOM 1,端口 0
|
17
|
0
|
插槽 7,端口 0
|
27
|
6
|
IOM 0,端口 2
|
20
|
1
|
插槽 9,端口 1
|
27
|
6
|
IOM 1,端口 0
|
17
|
0
|
插槽 9,端口 0
|
35
|
8
|
IOM 0,端口 2
|
20
|
1
|
插槽 3,端口 1
|
35
|
8
|
IOM 1,端口 0
|
|
下表说明了扩展机柜 1 中 10 个磁盘机框的位置及端口连接(使用 6 米 SAS 电缆)。第一个磁盘机框位于 RU01 中,每个磁盘机框具有两个 IOM。扩展机柜 1 支持磁盘机框 9 到 18。
表 49 扩展机柜 1:控制器和磁盘机框位置和连接
|
|
RU
|
控制器
|
HBA 端口
|
RU
|
磁盘机框
|
磁盘机框端口
|
20
|
1
|
插槽 3,端口 2
|
1
|
9
|
IOM 0,端口 0
|
17
|
0
|
插槽 6,端口 3
|
1
|
9
|
IOM 1,端口 2
|
20
|
1
|
插槽 6,端口 2
|
21
|
11
|
IOM 0,端口 0
|
17
|
0
|
插槽 7,端口 3
|
21
|
11
|
IOM 1,端口 2
|
17
|
0
|
插槽 3,端口 2
|
5、9、13、18
|
10、13、14、17
|
IOM 0,端口 2
|
20
|
1
|
插槽 6,端口 3
|
5、9、13、18
|
10、13、14、17
|
IOM 1,端口 0
|
17
|
0
|
插槽 6,端口 2
|
25、29、33、37
|
12、15、16、18
|
IOM 0,端口 2
|
20
|
1
|
插槽 7,端口 3
|
25、29、33、37
|
12、15、16、18
|
IOM 1,端口 0
|
|
下表说明了扩展机柜 2 中 10 个磁盘机框的位置及端口连接(使用 6 米 SAS 电缆)。第一个磁盘机框位于 RU01 中,每个磁盘机框具有两个 IOM。扩展机柜 2 支持磁盘机框 19 到 28。
表 50 扩展机柜 2:控制器和磁盘机框位置和连接
|
|
RU
|
控制器
|
HBA 端口
|
RU
|
磁盘机框
|
磁盘机框端口
|
20
|
1
|
插槽 7,端口 2
|
1
|
19
|
IOM 0,端口 0
|
17
|
0
|
插槽 9,端口 3
|
1
|
19
|
IOM 1,端口 2
|
20
|
1
|
插槽 9,端口 2
|
21
|
21
|
IOM 0,端口 0
|
17
|
0
|
插槽 3,端口 3
|
21
|
21
|
IOM 1,端口 2
|
17
|
0
|
插槽 7,端口 2
|
5、9、13、18
|
20、23、24、27
|
IOM 0,端口 2
|
20
|
1
|
插槽 9,端口 3
|
5、9、13、18
|
20、23、24、27
|
IOM 1,端口 0
|
17
|
0
|
插槽 9,端口 2
|
25、29、33、37
|
22、25、26、28
|
IOM 0,端口 2
|
20
|
1
|
插槽 3,端口 3
|
25、29、33、37
|
22、25、26、28
|
IOM 1,端口 0
|
|
以下各图显示了如何为预先装入机架的系统布线,以及将来如何扩展系统。每个图的图例如下:

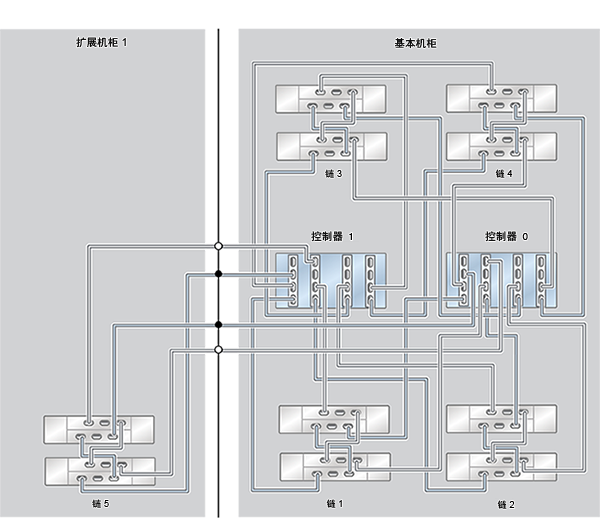

图 832 ZS4-4 Racked System 容量配置:10 个 DE2-24C 磁盘机框

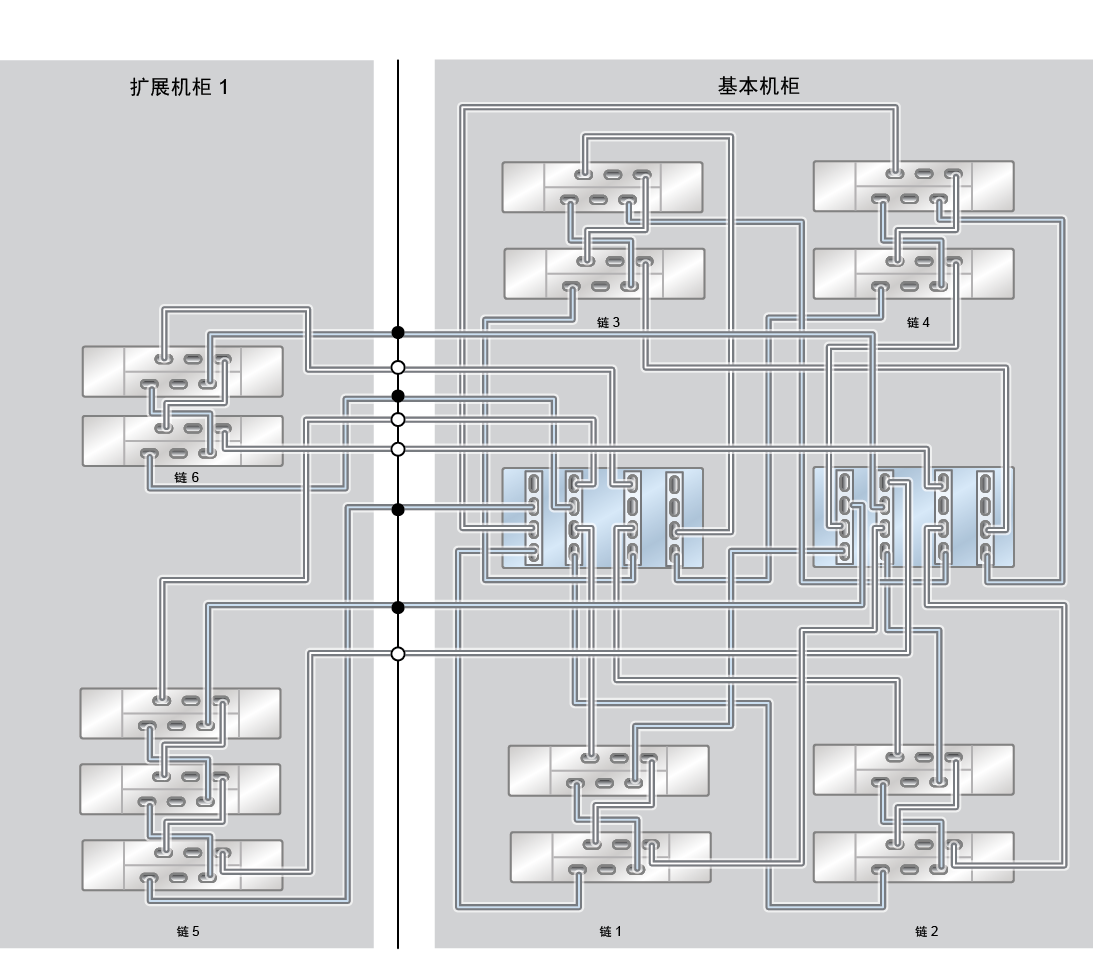

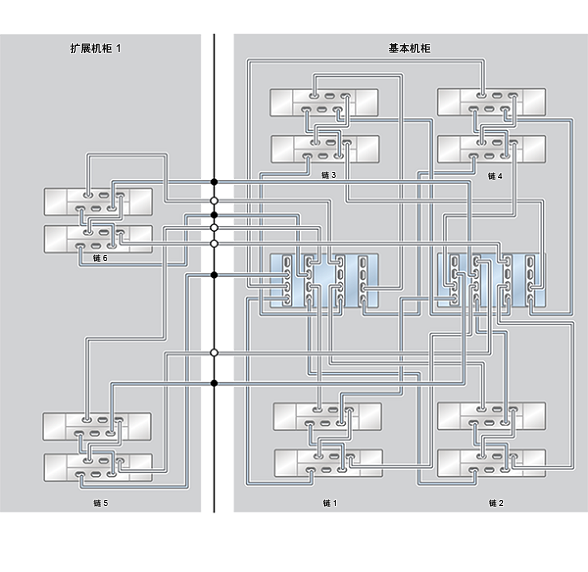

图 833 ZS4-4 Racked System 容量配置:12 个 DE2-24C 磁盘机框
图 834 ZS4-4 Racked System 容量配置:13 个 DE2-24C 磁盘机框(半机架)

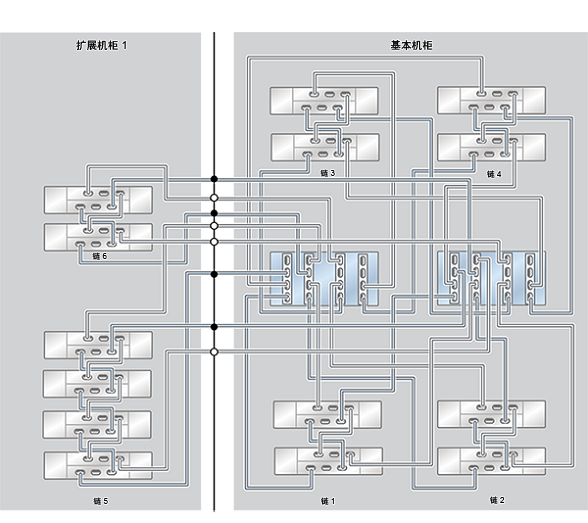

图 835 ZS4-4 Racked System 容量配置:14 个 DE2-24C 磁盘机框

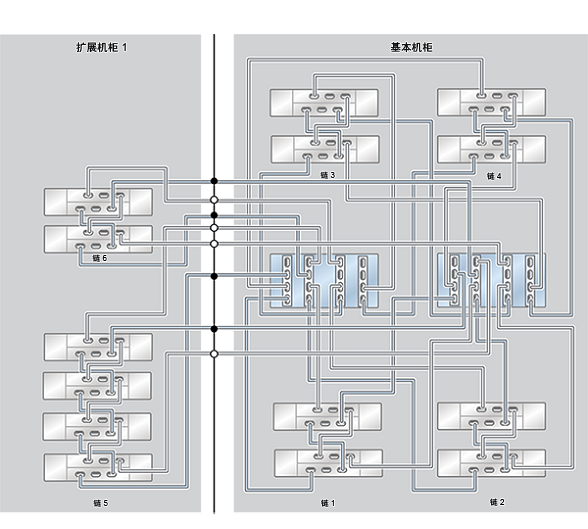

图 836 ZS4-4 Racked System 容量配置:16 个 DE2-24C 磁盘机框

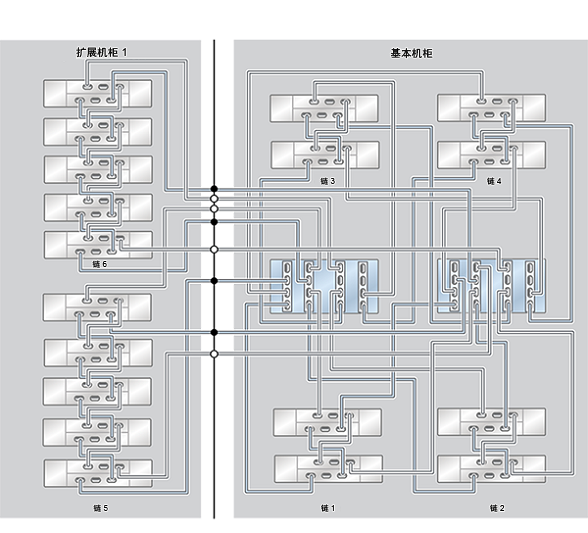

图 837 ZS4-4 Racked System 容量配置:18 个 DE2-24C 磁盘机框

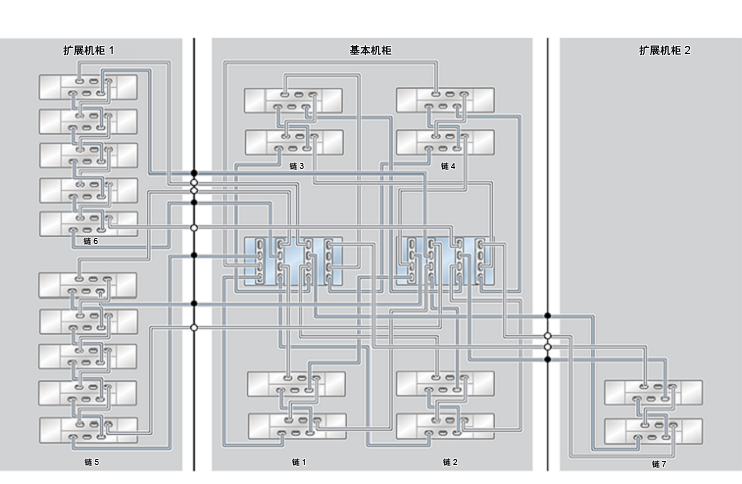

图 838 ZS4-4 Racked System 容量配置:20 个 DE2-24C 磁盘机框

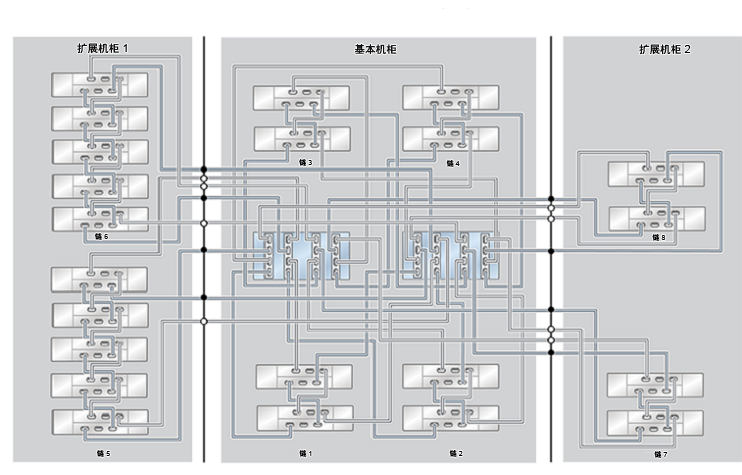

图 839 ZS4-4 Racked System 容量配置:22 个 DE2-24C 磁盘机框

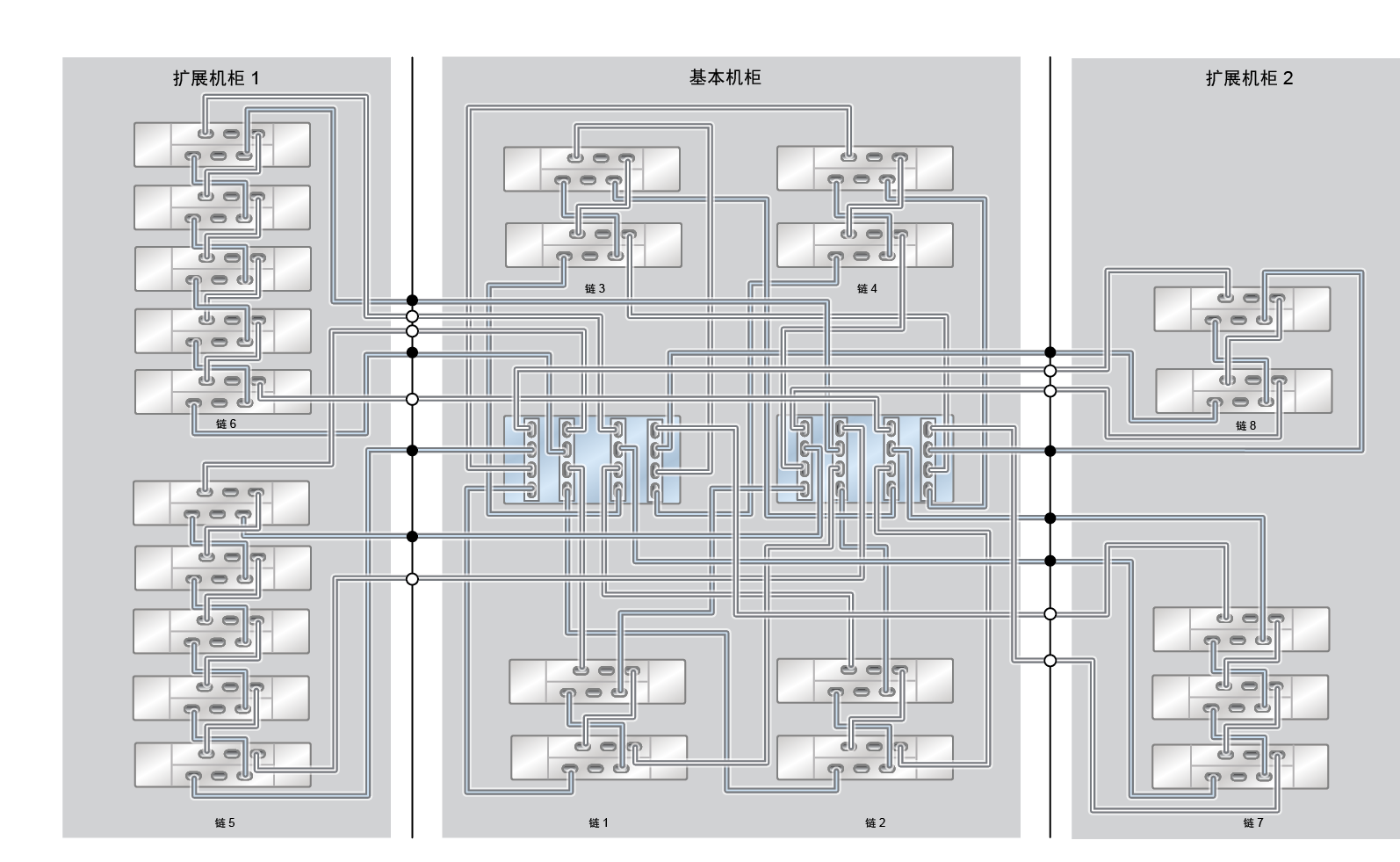

图 840 ZS4-4 Racked System 容量配置:23 个 DE2-24C 磁盘机框(半机架)

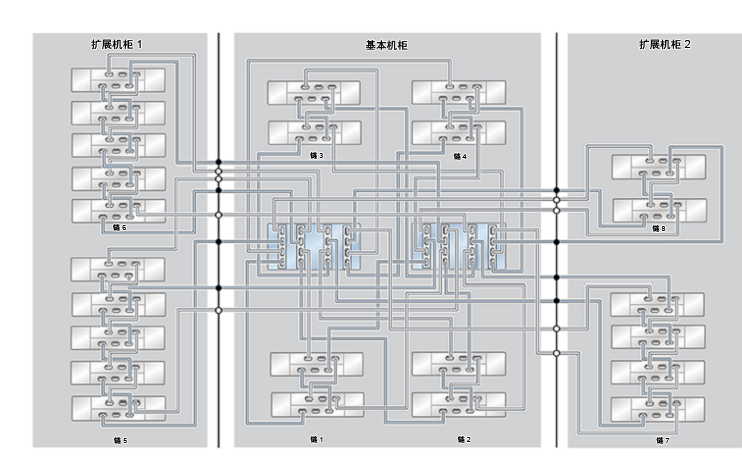

图 841 ZS4-4 Racked System 容量配置:24 个 DE2-24C 磁盘机框

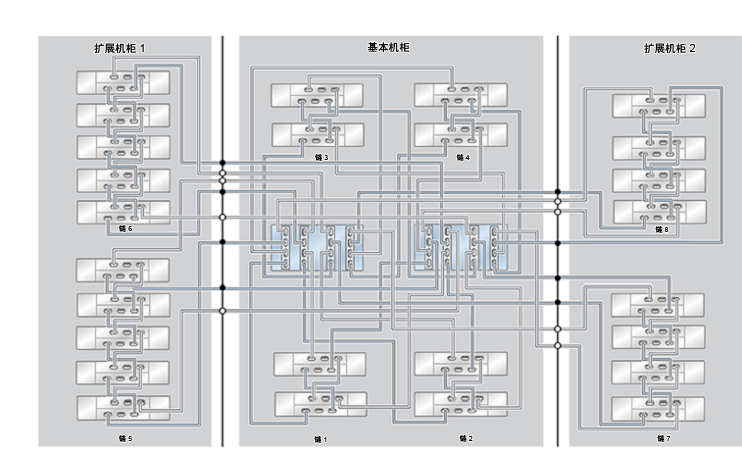

图 842 ZS4-4 Racked System 容量配置:26 个 DE2-24C 磁盘机框

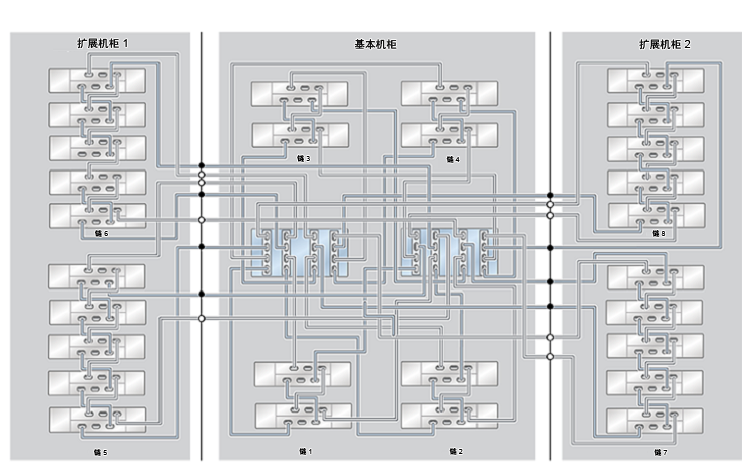

图 843 ZS4-4 Racked System 容量配置:28 个 DE2-24C 磁盘机框
