用电缆将混合 DE3-24 和 DE2-24 磁盘机框连接到 ZS9-2 高端 (High-end, HE) 控制器
ZS9-2 控制器支持具有以下驱动器类型的 DE2-24 磁盘机框：
-
LFF HDD
-
H7280A520SUN8.0T
-
H7280B520SUN8.0T
-
H7280B524SUN8.0T
-
-
SFF HDD
-
H101860SFSUN600G
-
H101812SFSUN1.2T
-
H1018124FSUN1.2T
-
-
写入 SSD
-
HSCAC2DA6SUN200G
-
HBCAC2DH6SUN200G
-
HBSAC2DH6SUN200G
-
HPCAC2DH6ORA200G
-
HPSAC2DH6ORA200G
-
-
读取 SSD
-
HSCAC2DA2SUN1.6T
-
HBCAC2DH2SUN3.2T
-
HBSAC2DH2SUN3.2T
-
参考本节中的图通过引入一个或多个 DE3-24 磁盘机框来升级或添加到具有 DE2-24 磁盘机框的系统。在下图中，DE2-24 磁盘机框具有三个 I/O 模块端口，DE3-24 磁盘机框具有四个端口。有关磁盘机框混合使用准则，请参见机柜和布线准则。
注 - 将 DE3-24 磁盘机框添加到现有 DE2-24 存储配置需要 SAS-3 布线，并在可能的情况下保留传统布线和方法。在大多数情况下，使用新布线方法更容易重新连接电缆。使用有源光缆 (active optical cable, AOC) 将 DE3-24 磁盘机框连接到控制器，使用 SAS-2 铜质电缆将 DE2-24 磁盘机框连接到控制器。以下示例说明了 DE2-24 磁盘机框重新布线配置，以容纳 ZS9-2 HE 控制器和 DE3-24 磁盘机框。
在链末尾将 DE3-24 添加到 DE2-24 磁盘机框
在此示例中，通过将两个 DE3-24 磁盘机框添加到右数第二个链（顶部）和最右侧的链（底部）来升级七个 DE2-24（4 个链）的配置。

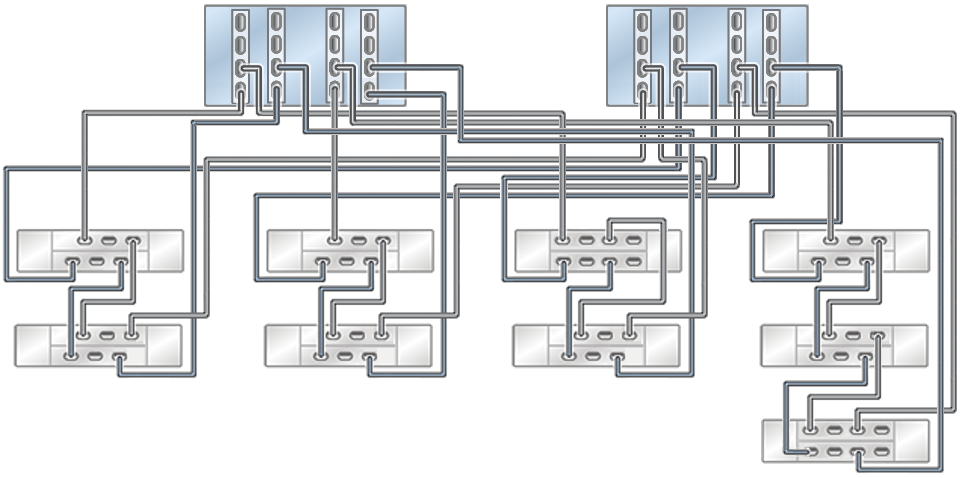

图 518 具有四个 HBA 且通过四个链连接到一个 DE3-24（右数第二个链，第一个磁盘机框）和另一个 DE3-24（右侧链，第三个磁盘机框）以及七个 DE2-24 的群集 ZS9-2 HE 控制器
在链中间将 DE3-24 添加/替换到 DE2-24 磁盘机框
在此示例中，通过将一个 DE3-24 磁盘机框添加到最右侧链的中间来升级八个 DE2-24（4 个链）的配置。

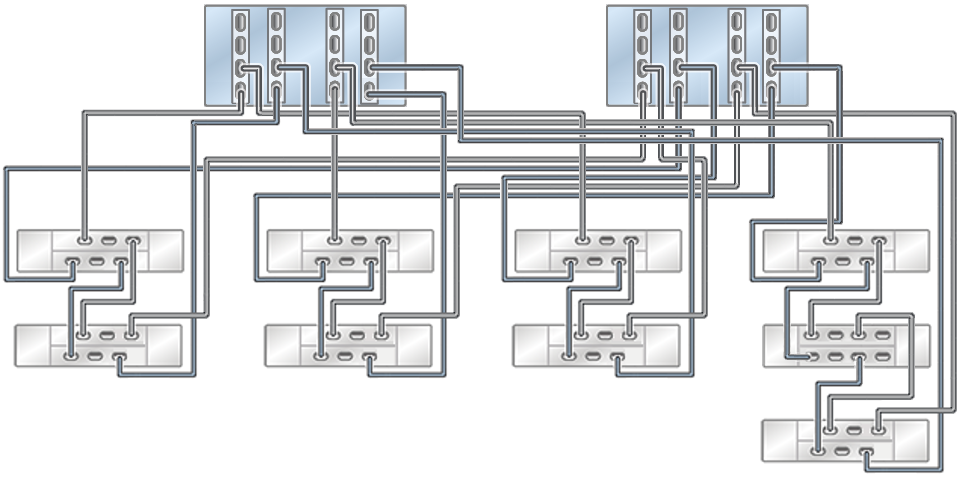

图 519 具有四个 HBA 且通过四个链连接到一个 DE3-24（右侧链，第二个磁盘机框）和八个 DE2-24 的群集 ZS9-2 HE 控制器
添加专用 DE3-24 磁盘机框链
在此示例中，通过添加一个包含三个 DE3-24（右侧链）的链来升级六个 DE2-24（左侧 3 个链）的配置。

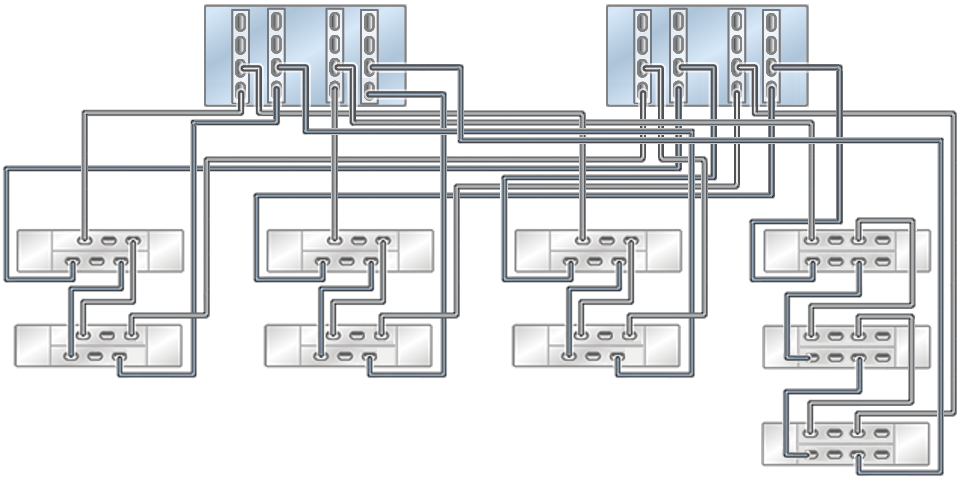

图 520 具有四个 HBA 且通过前 3 个链连接到三个 DE3-24（右侧链）和六个 DE2-24 的群集 ZS9-2 HE 控制器
