ZS5-4 群集控制器到 DE3-24 磁盘机框（3 个 HBA）
下图显示了安装有三个 HBA 的 Oracle ZFS Storage ZS5-4 群集控制器支持的一部分配置。要将控制器用电缆连接到磁盘机框，请参见布线入门。

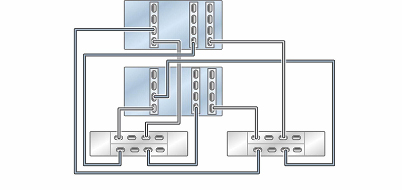

图 95 具有三个 HBA 且通过两个链连接到两个 DE3-24 磁盘机框的群集 ZS5-4 控制器

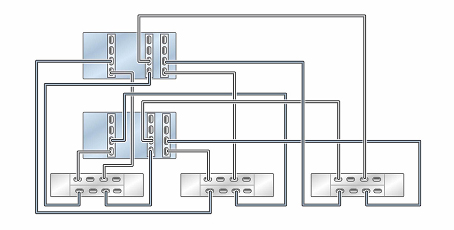

图 96 具有三个 HBA 且通过三个链连接到三个 DE3-24 磁盘机框的群集 ZS5-4 控制器

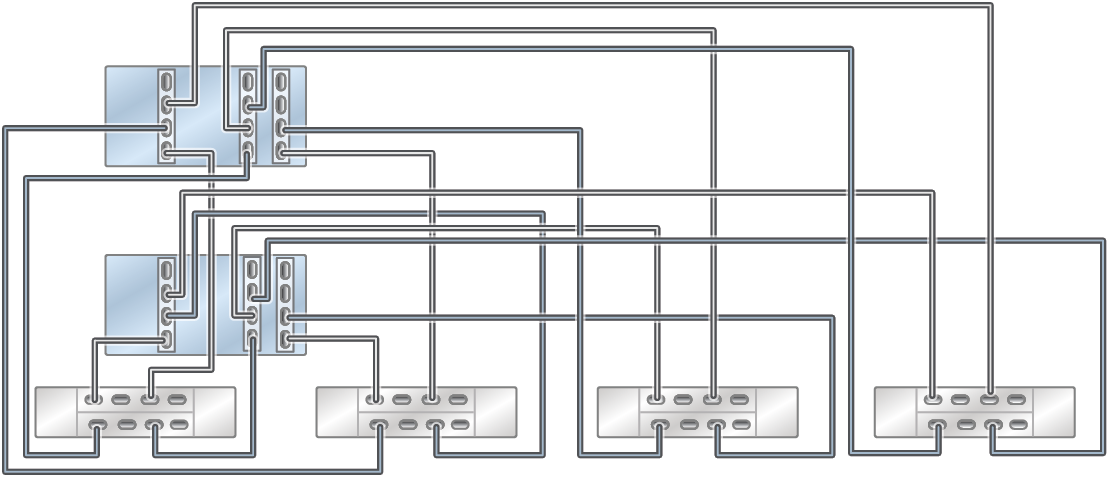

图 97 具有三个 HBA 且通过四个链连接到四个 DE3-24 磁盘机框的群集 ZS5-4 控制器

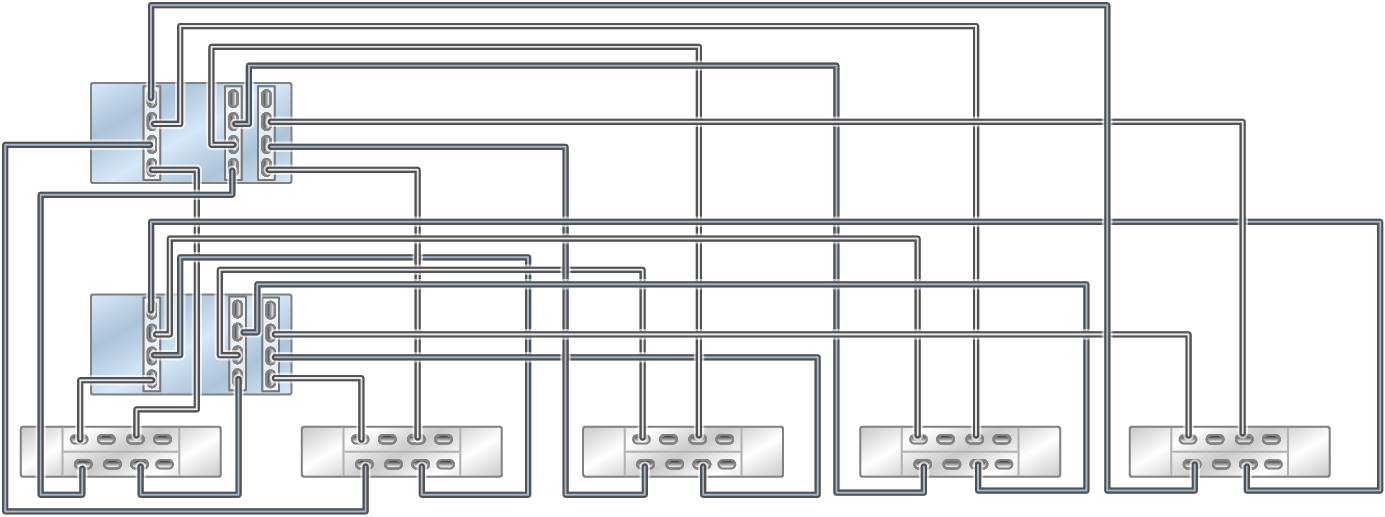

图 98 具有三个 HBA 且通过五个链连接到五个 DE3-24 磁盘机框的群集 ZS5-4 控制器

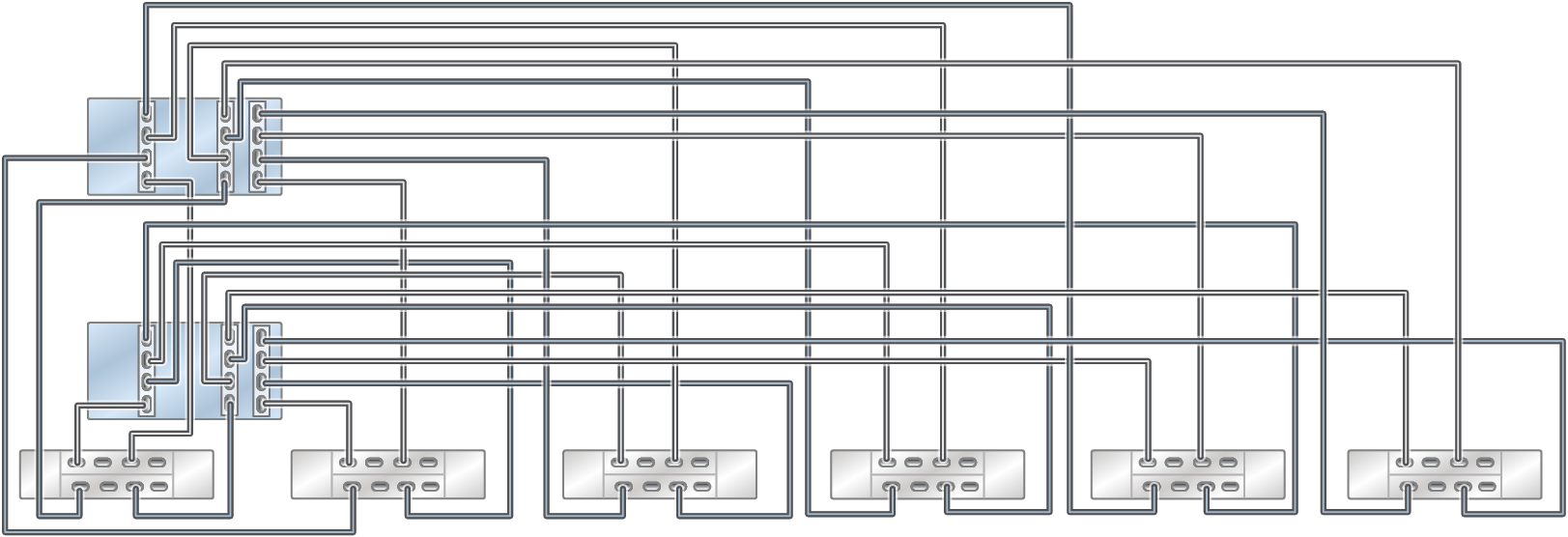

图 99 具有三个 HBA 且通过六个链连接到六个 DE3-24 磁盘机框的群集 ZS5-4 控制器
图 100 单个链中的多个磁盘机框
