ZS5-4 群集控制器到 DE2-24 磁盘机框（4 个 HBA）
下图显示了安装有四个 HBA 的 Oracle ZFS Storage ZS5-4 群集控制器支持的一部分配置。要将控制器用电缆连接到磁盘机框，请参见布线入门。
图 216 具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集 ZS5-4 控制器

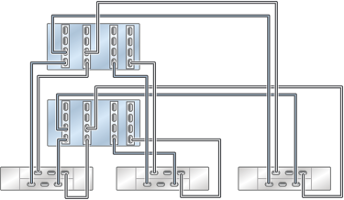

图 217 具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集 ZS5-4 控制器

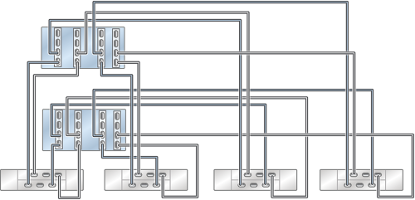

图 218 具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集 ZS5-4 控制器

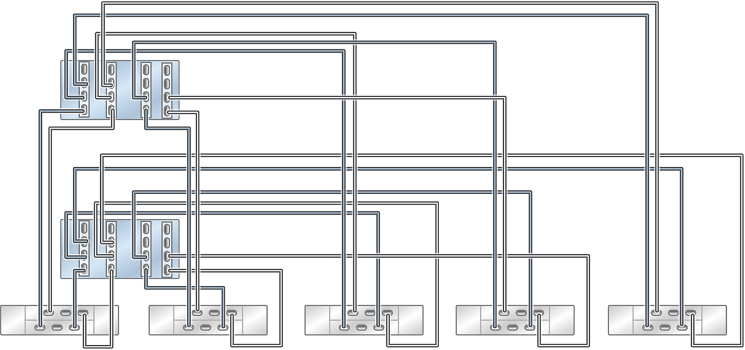

图 219 具有四个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的群集 ZS5-4 控制器

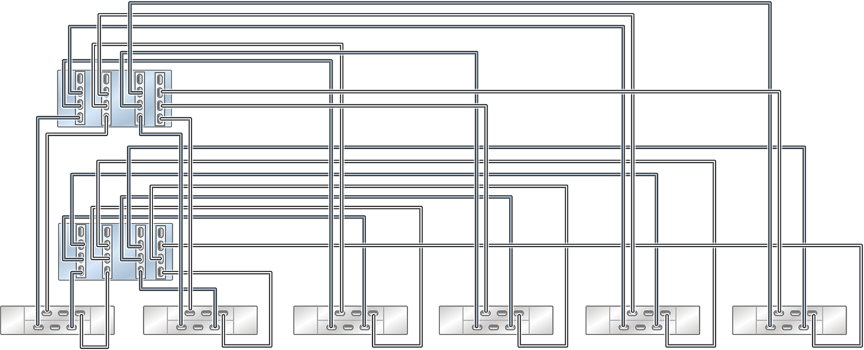

图 220 具有四个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的群集 ZS5-4 控制器

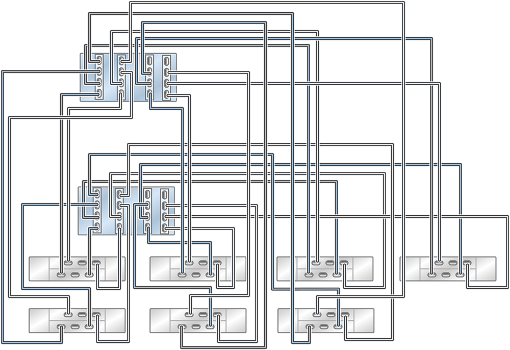

图 221 具有四个 HBA 且通过七个链连接到七个 DE2-24 磁盘机框的群集 ZS5-4 控制器

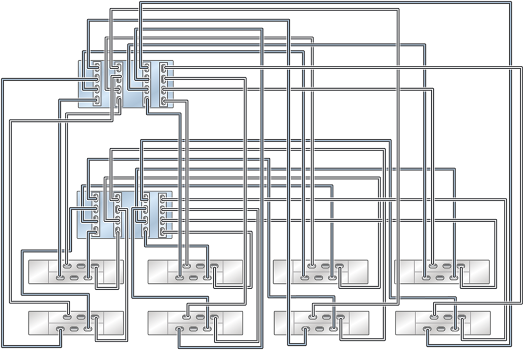

图 222 具有四个 HBA 且通过八个链连接到八个 DE2-24 磁盘机框的群集 ZS5-4 控制器
图 223 单个链中的多个磁盘机框
