7420 群集控制器到 DE2-24 磁盘机框（3 个 HBA）
下图显示了安装有三个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要将控制器用电缆连接到磁盘机框，请参见布线入门。
图 410 具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集 7420 控制器
图 411 具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集 7420 控制器

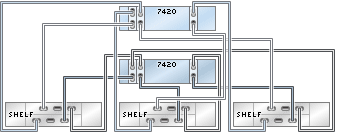

图 412 具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集 7420 控制器

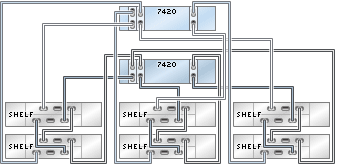

图 413 具有三个 HBA 且通过三个链连接到六个 DE2-24 磁盘机框的群集 7420 控制器
图 414 具有三个 HBA 且通过三个链连接到 18 个 DE2-24 磁盘机框的群集 7420 控制器
图 415 单个链中的多个磁盘机框
