7420 群集控制器到 DE2-24 磁盘机框（6 个 HBA）
下图显示了安装有六个 HBA 的 Oracle ZFS Storage 7420 群集控制器支持的一部分配置。要将控制器用电缆连接到磁盘机框，请参见布线入门。
图 431 具有六个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集 7420 控制器
图 432 具有六个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集 7420 控制器
图 433 具有六个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集 7420 控制器

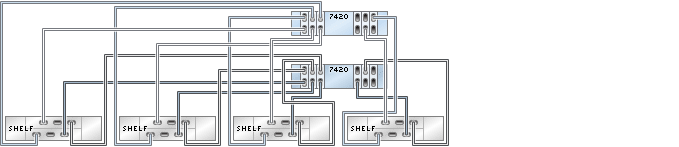

图 434 具有六个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集 7420 控制器

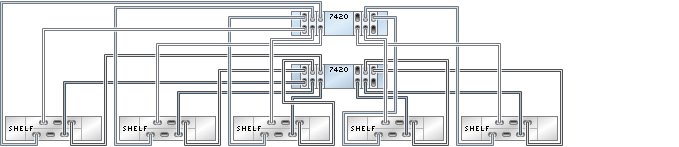

图 435 具有六个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的群集 7420 控制器
图 436 具有六个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的群集 7420 控制器

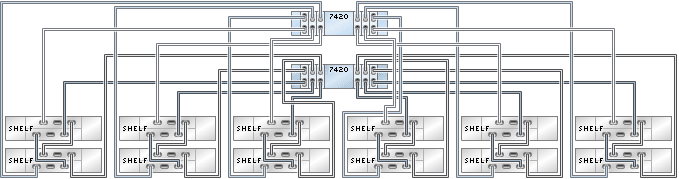

图 437 具有六个 HBA 且通过六个链连接到 12 个 DE2-24 磁盘机框的群集 7420 控制器
图 438 具有六个 HBA 且通过六个链连接到 36 个 DE2-24 磁盘机框的群集 7420 控制器
图 439 单个链中的多个磁盘机框
