Oracle^® ZFS Storage Appliance 布线指南，发行版 OS8.8.x

ZS5-4 Racked System 容量配置的布线表和图

下表说明了基本机柜中两个控制器和八个磁盘机框的位置及端口连接（使用 3 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 IOM。

表 34  基本机柜：控制器和磁盘机框位置和连接

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 0 1 1 IOM 1，端口 2 17 0 插槽 6，端口 0 1 1 IOM 0，端口 2 20 1 插槽 7，端口 0 23 3 IOM 1，端口 2 17 0 插槽 9，端口 0 23 3 IOM 0，端口 2 17 0 插槽 3，端口 0 5、13 2、6 IOM 1，端口 0 20 1 插槽 6，端口 0 5、13 2、6 IOM 0，端口 0 17 0 插槽 7，端口 0 27、35 4、8 IOM 1，端口 0 20 1 插槽 9，端口 0 27、35 4、8 IOM 0，端口 0

下表说明了扩展机柜 1 中 10 个磁盘机框的位置及端口连接（使用 6 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 IOM。扩展机柜 1 支持磁盘机框 9 到 18。

表 35  扩展机柜 1：控制器和磁盘机框位置和连接

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 1 1 9 IOM 1，端口 2 17 0 插槽 6，端口 1 1 9 IOM 0，端口 2 20 1 插槽 7，端口 1 21 11 IOM 1，端口 2 17 0 插槽 9，端口 1 21 11 IOM 0，端口 2 17 0 插槽 3，端口 1 5、9、13、17 10、13、14、17 IOM 1，端口 0 20 1 插槽 6，端口 1 5、9、13、17 10、13、14、17 IOM 0，端口 0 17 0 插槽 7，端口 1 25、33、37 12、16、18 IOM 1，端口 0 20 1 插槽 9，端口 1 25、33、37 12、16、18 IOM 0，端口 0

下表说明了扩展机柜 2 中 10 个磁盘机框的位置及端口连接（使用 6 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 IOM。扩展机柜 2 支持磁盘机框 19 到 28。

表 36  扩展机柜 2：控制器和磁盘机框位置和连接

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 2 1 19 IOM 1，端口 2 17 0 插槽 6，端口 2 1 19 IOM 0，端口 2 20 1 插槽 7，端口 2 21 21 IOM 1，端口 2 17 0 插槽 9，端口 2 21 21 IOM 0，端口 2 17 0 插槽 3，端口 2 5、9、13、17 20、23、24、27 IOM 1，端口 0 20 1 插槽 6，端口 2 5、9、13、17 20、23、24、27 IOM 0，端口 0 17 0 插槽 7，端口 2 25、33、37 22、26、28 IOM 1，端口 0 20 1 插槽 9，端口 2 25、33、37 22、26、28 IOM 0，端口 0

下表说明了扩展机柜 3 中 10 个磁盘机框的位置及端口连接（使用 6 米 SAS 电缆）。第一个磁盘机框位于 RU01 中，每个磁盘机框具有两个 IOM。扩展机柜 2 支持磁盘机框 29 到 38。

表 37  扩展机柜 3：控制器和磁盘机框位置和连接

自 至 RU 控制器 HBA 端口 RU 磁盘机框 磁盘机框端口 20 1 插槽 3，端口 3 1 29 IOM 1，端口 2 17 0 插槽 6，端口 3 1 29 IOM 0，端口 2 20 1 插槽 7，端口 3 21 31 IOM 1，端口 2 17 0 插槽 9，端口 3 21 31 IOM 0，端口 2 17 0 插槽 3，端口 3 5、9、13、17 30、33、34、37 IOM 1，端口 0 20 1 插槽 6，端口 3 5、9、13、17 30、33、34、37 IOM 0，端口 0 17 0 插槽 7，端口 3 25、33、37 32、36、38 IOM 1，端口 0 20 1 插槽 9，端口 3 25、33、37 32、36、38 IOM 0，端口 0

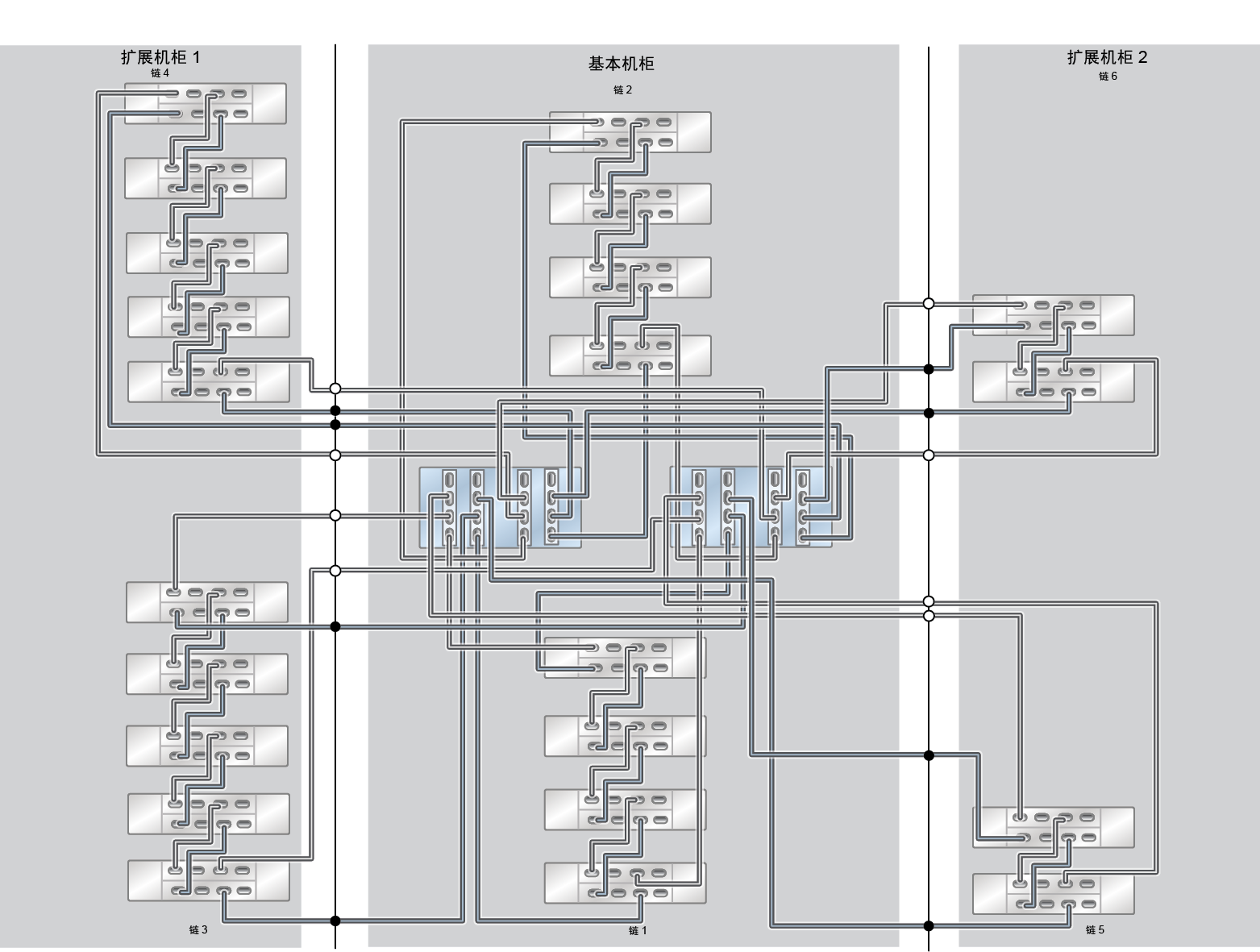

以下各图显示了如何为预先装入机架的系统布线，以及将来如何扩展系统。每个图的图例如下：

• 空心圆表示到顶部 IOM (IOM 1) 的电缆连接。

• 实心圆表示到底部 IOM (IOM 0) 的电缆连接。

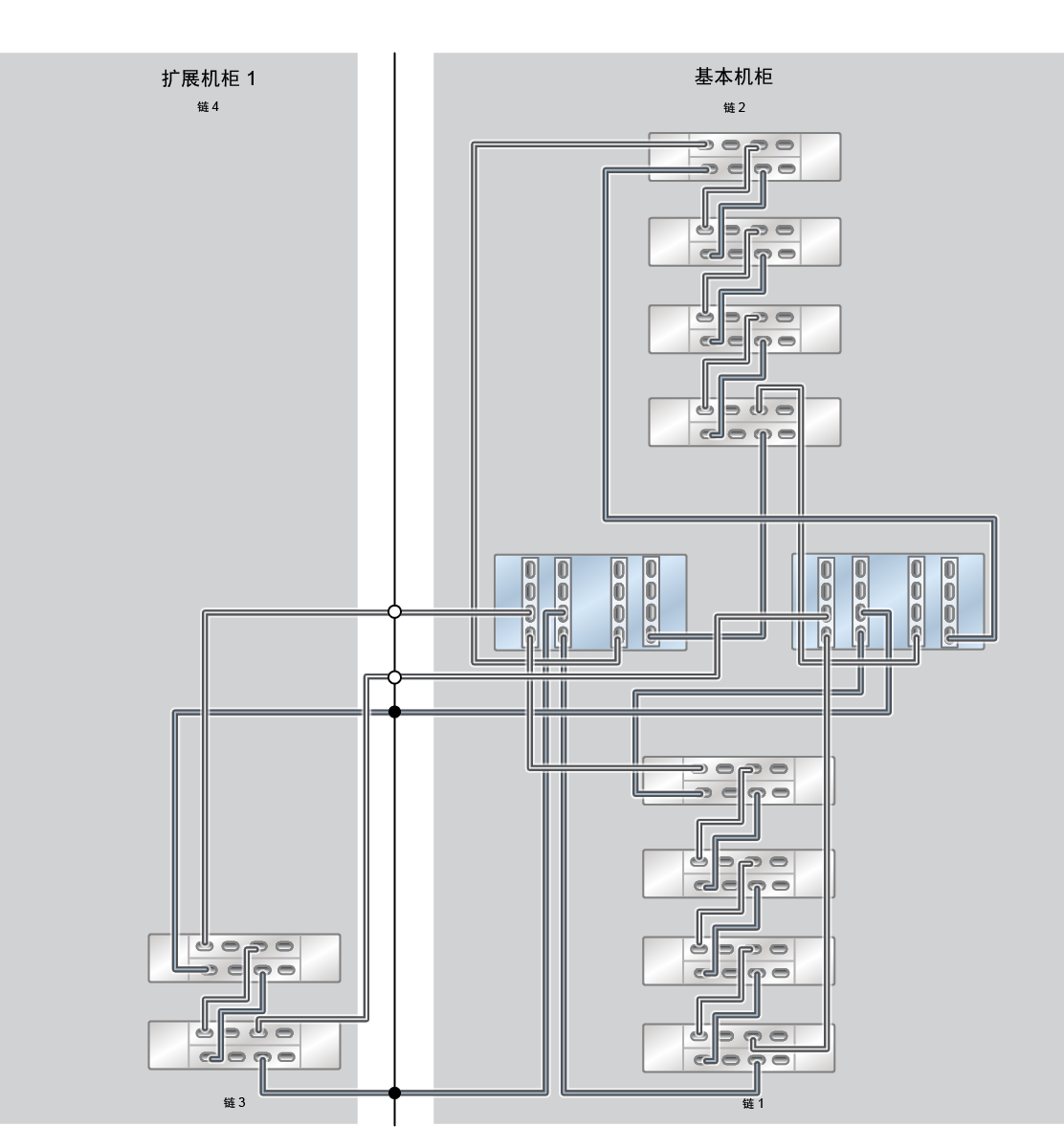

图 777  ZS5-4 Racked System 容量配置：10 个 DE3-24C 磁盘机框

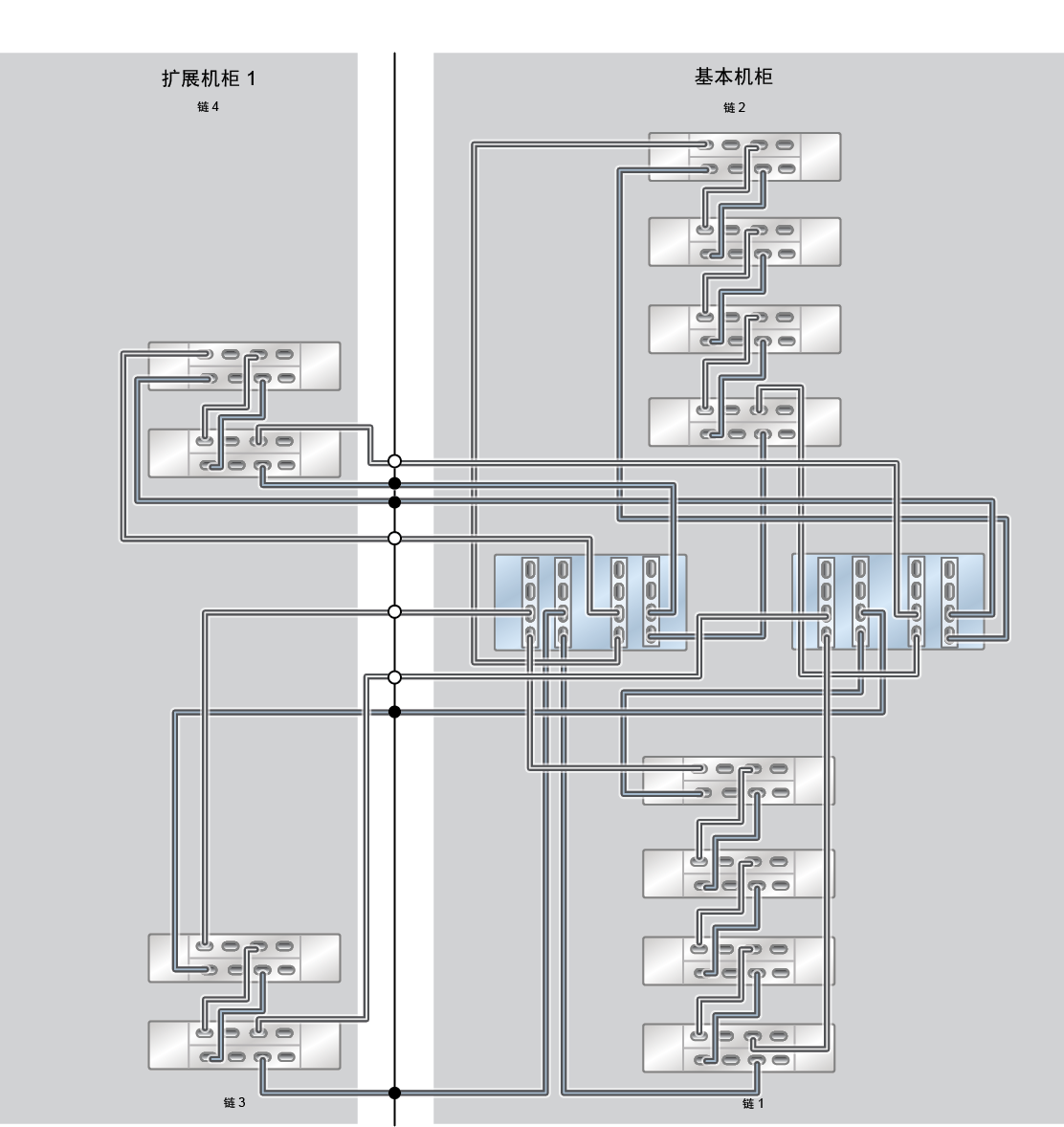

图 778  ZS5-4 Racked System 容量配置：12 个 DE3-24C 磁盘机框

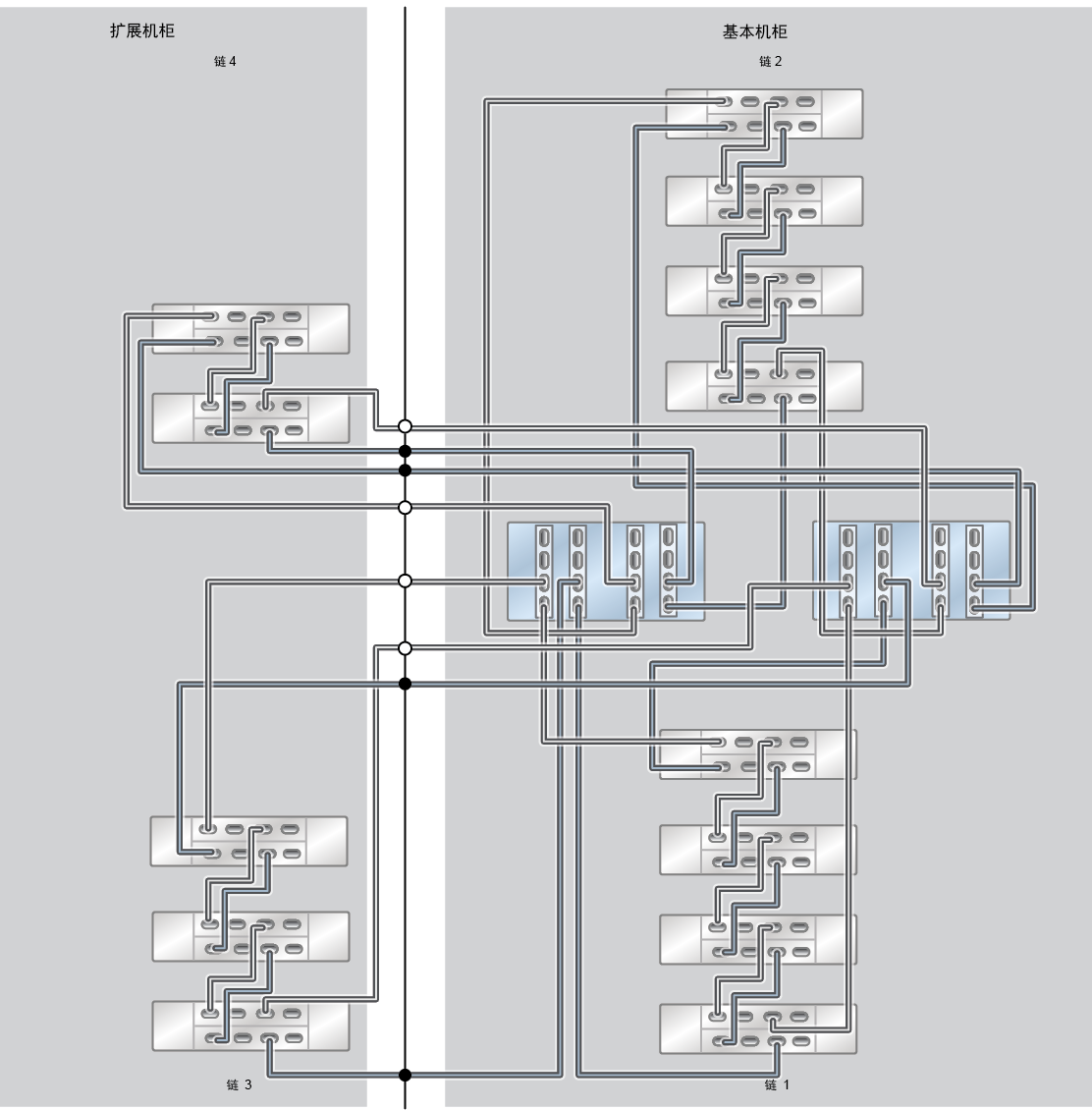

图 779  ZS5-4 Racked System 容量配置：13 个 DE3-24C 磁盘机框（半机架）

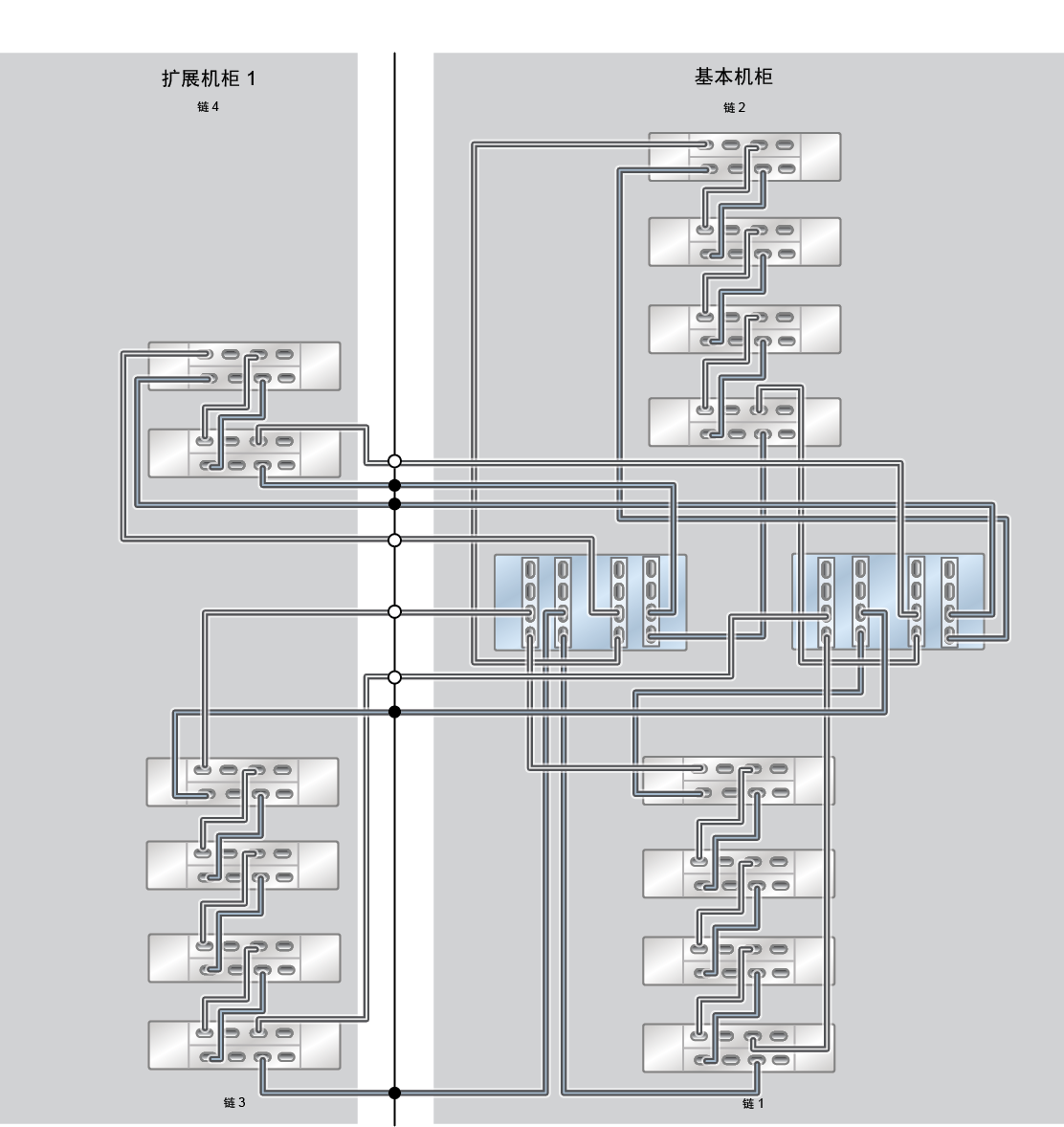

图 780  ZS5-4 Racked System 容量配置：14 个 DE3-24C 磁盘机框

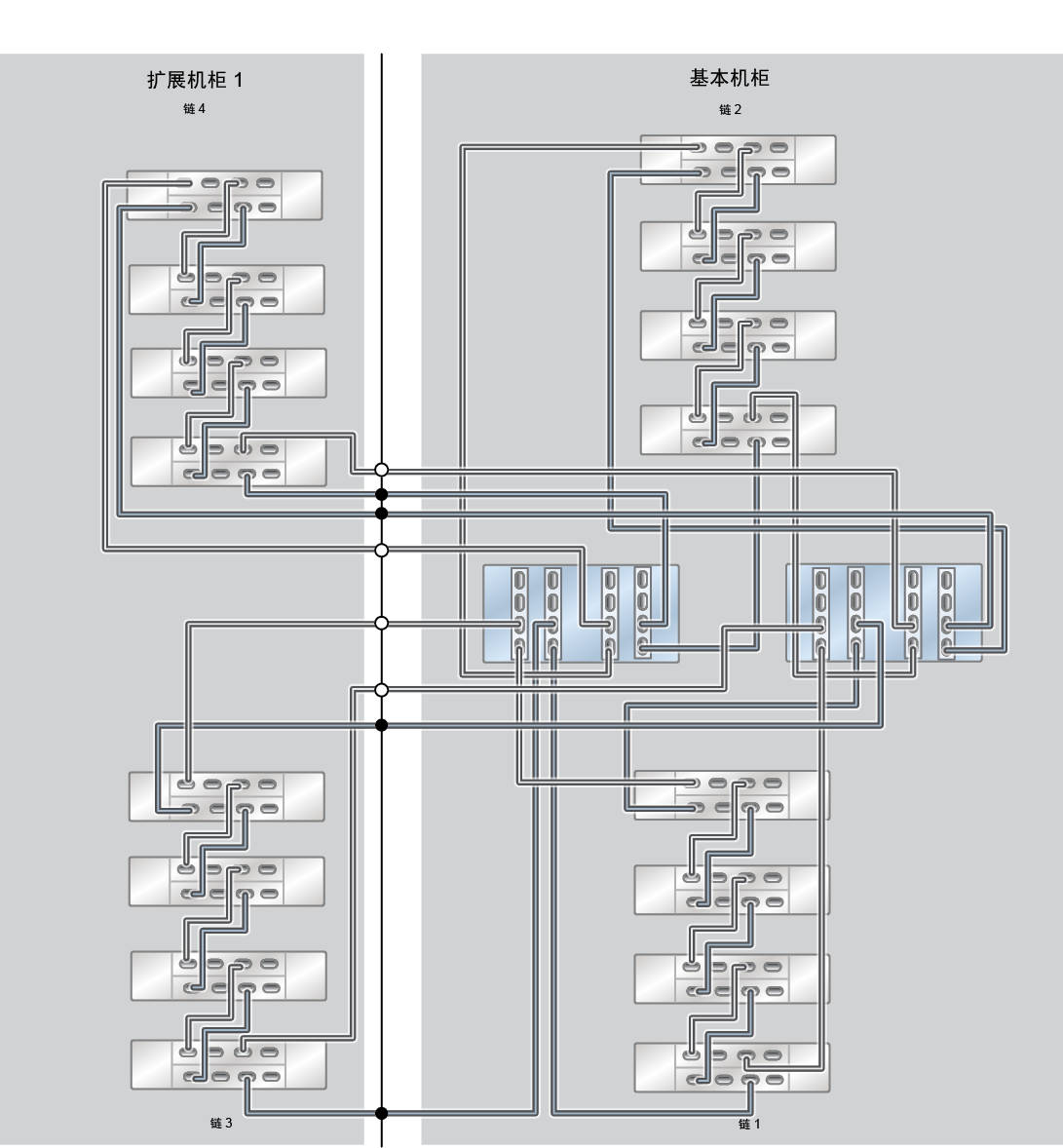

图 781  ZS5-4 Racked System 容量配置：16 个 DE3-24C 磁盘机框

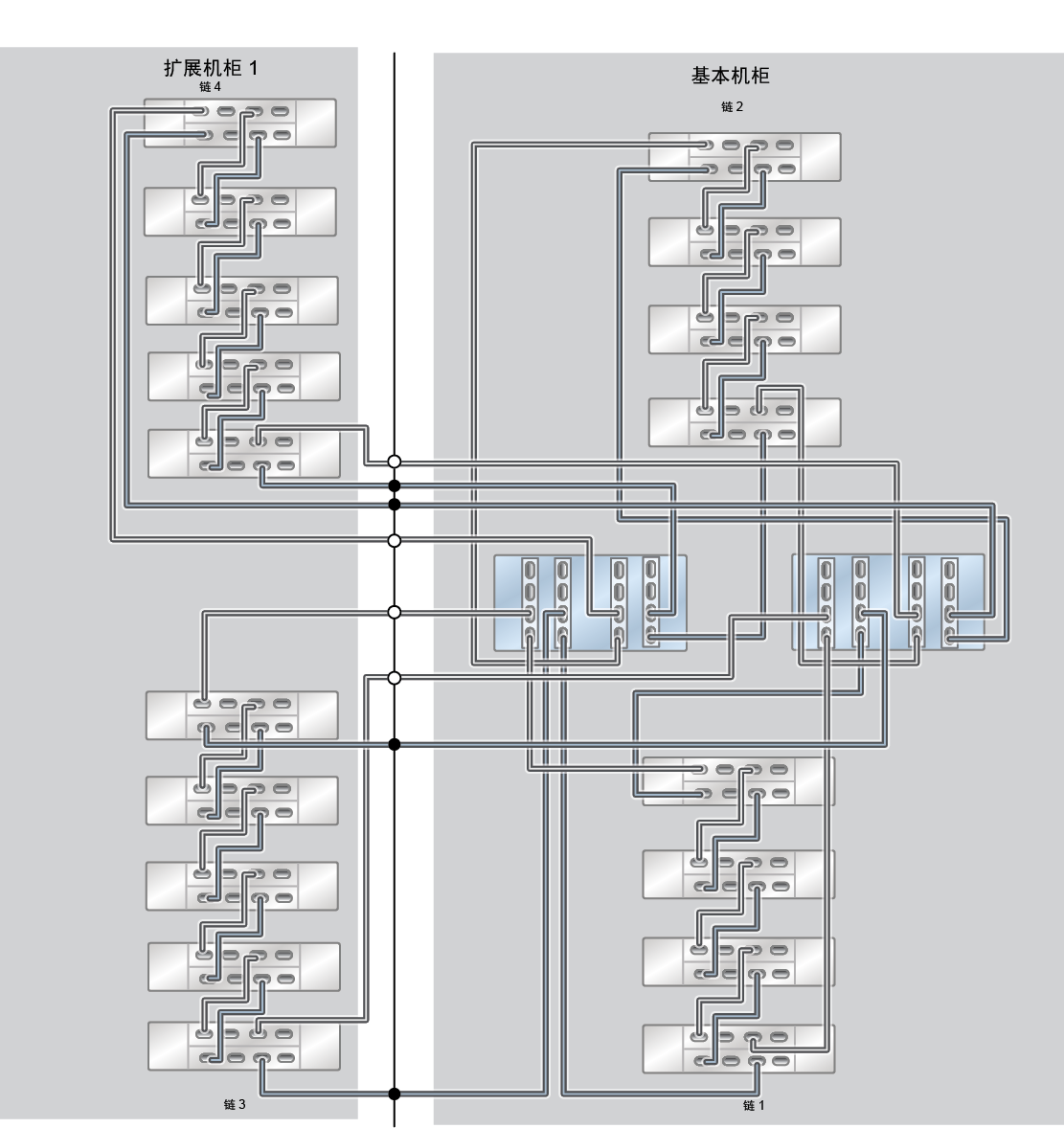

图 782  ZS5-4 Racked System 容量配置：18 个 DE3-24C 磁盘机框

图 783  ZS5-4 Racked System 容量配置：20 个 DE3-24C 磁盘机框

图 784  ZS5-4 Racked System 容量配置：22 个 DE3-24C 磁盘机框

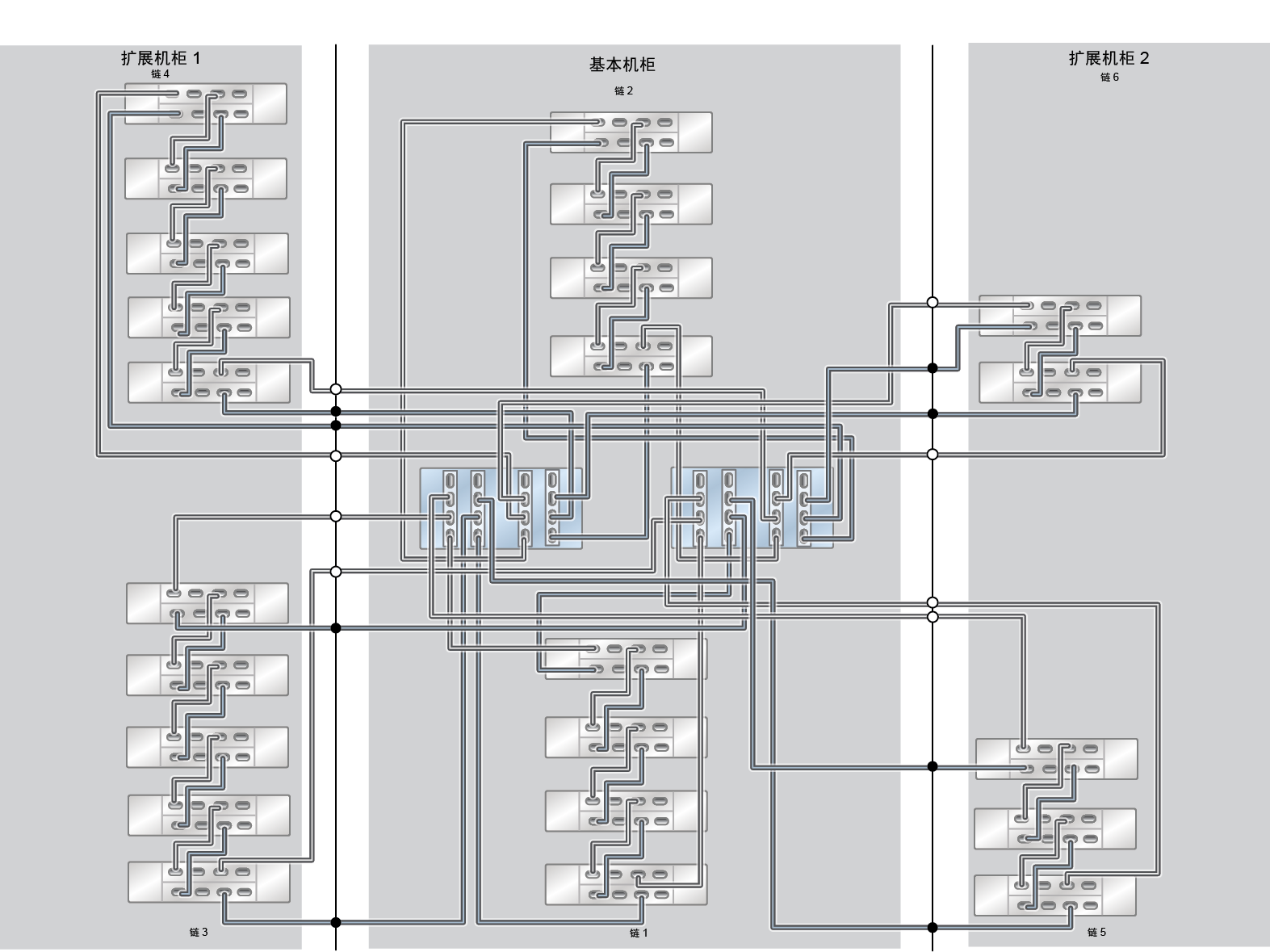

图 785  ZS5-4 Racked System 容量配置：23 个 DE3-24C 磁盘机框（半机架）

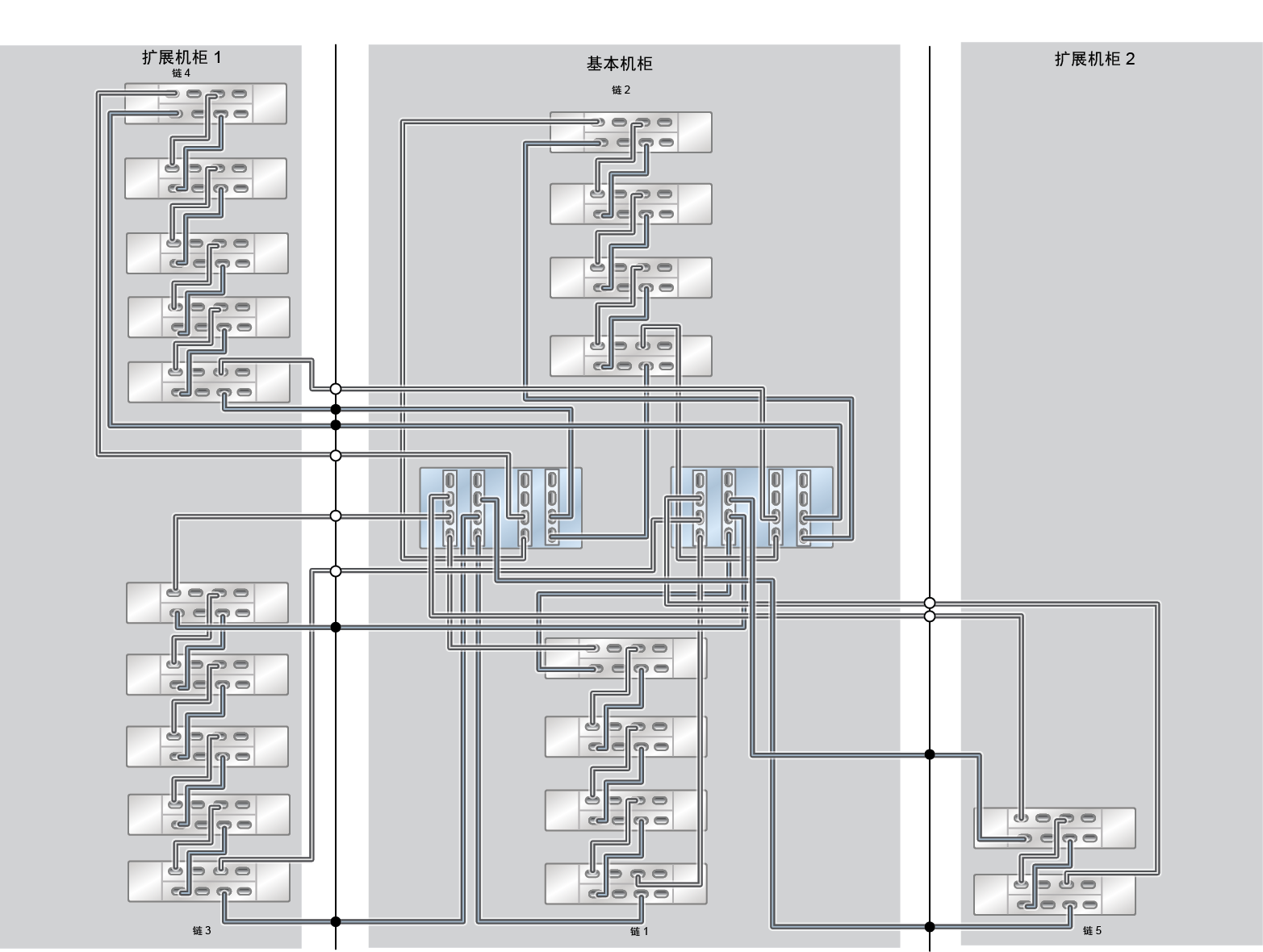

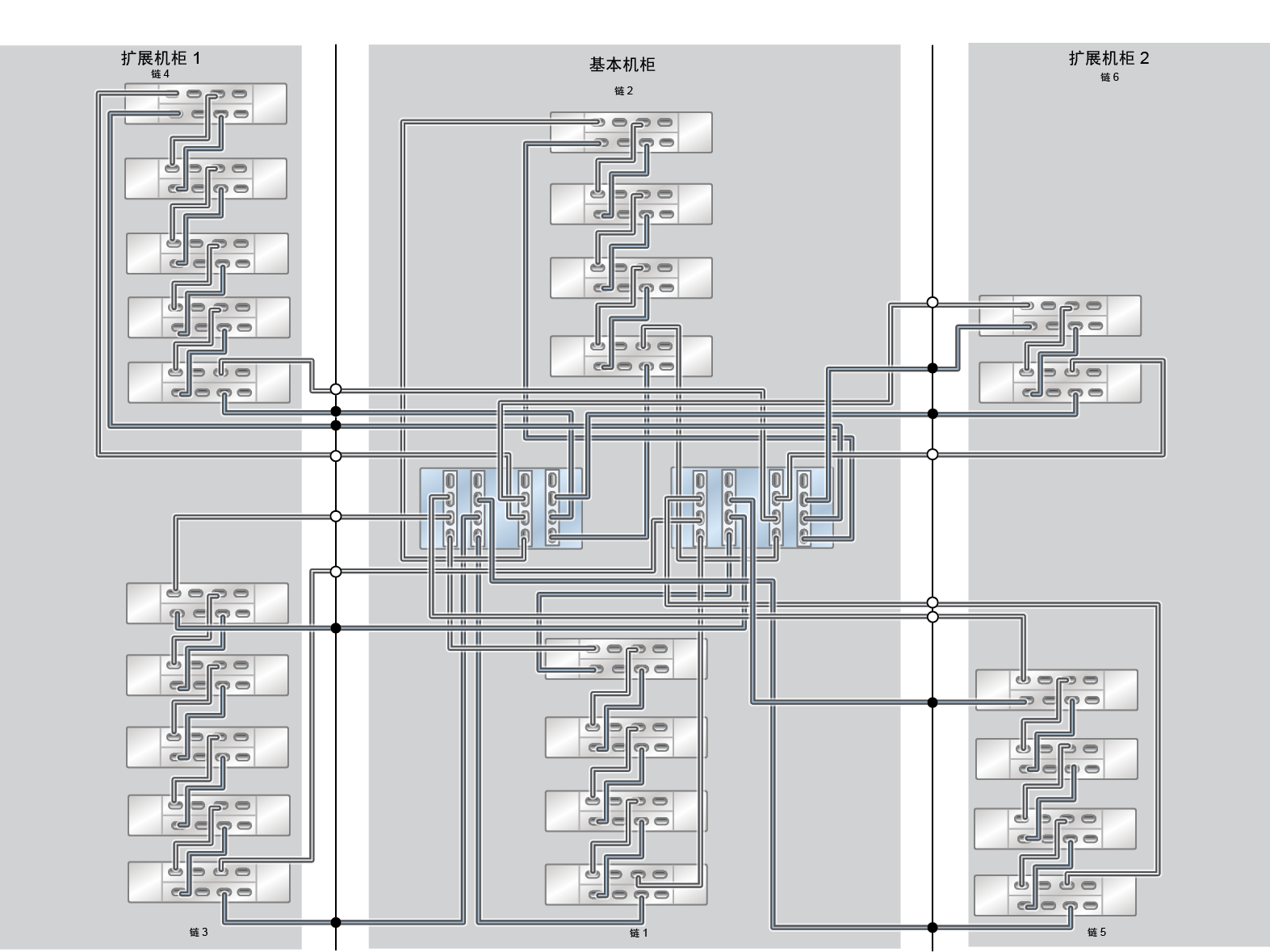

图 786  ZS5-4 Racked System 容量配置：24 个 DE3-24C 磁盘机框

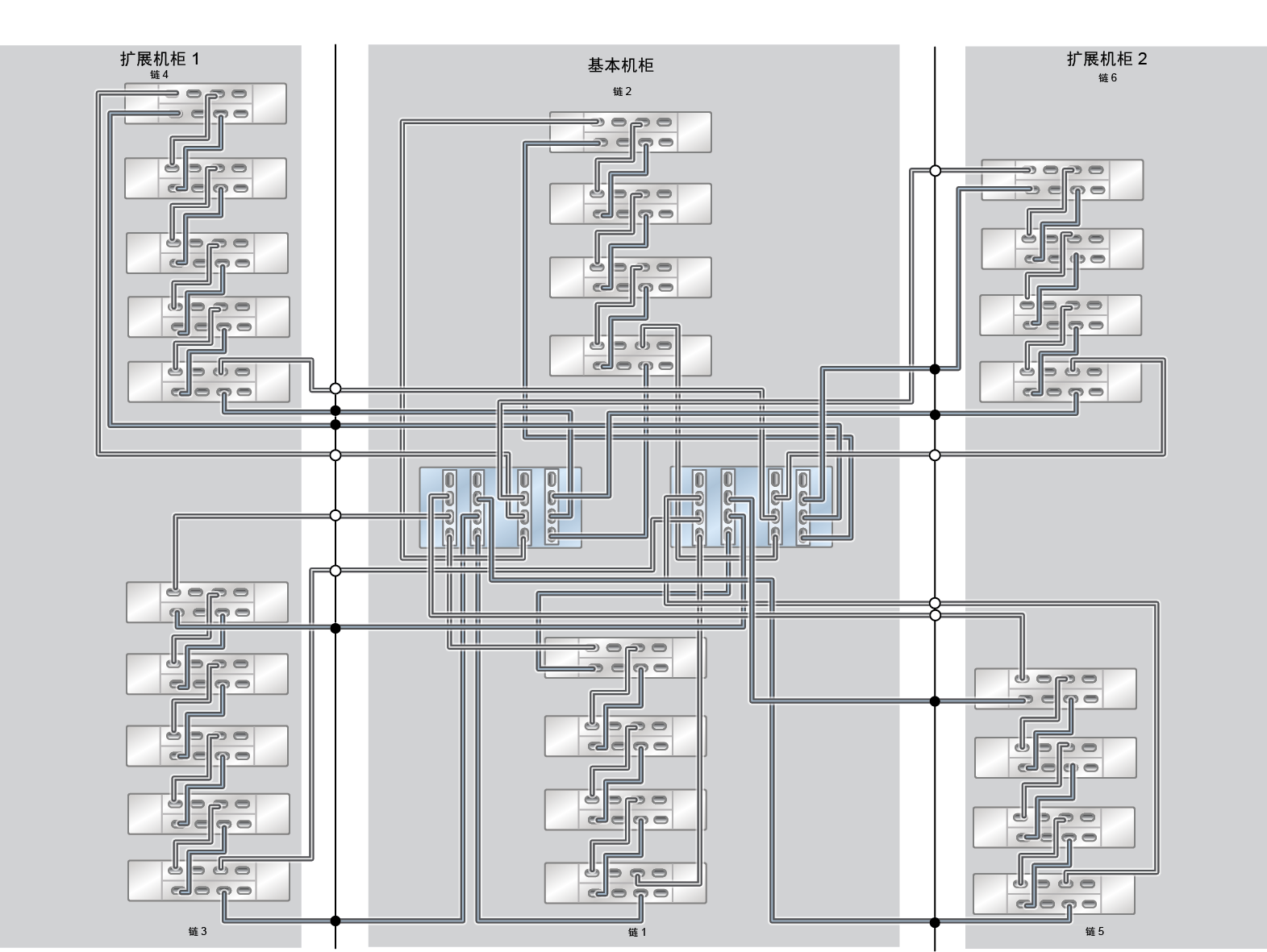

图 787  ZS5-4 Racked System 容量配置：26 个 DE3-24C 磁盘机框

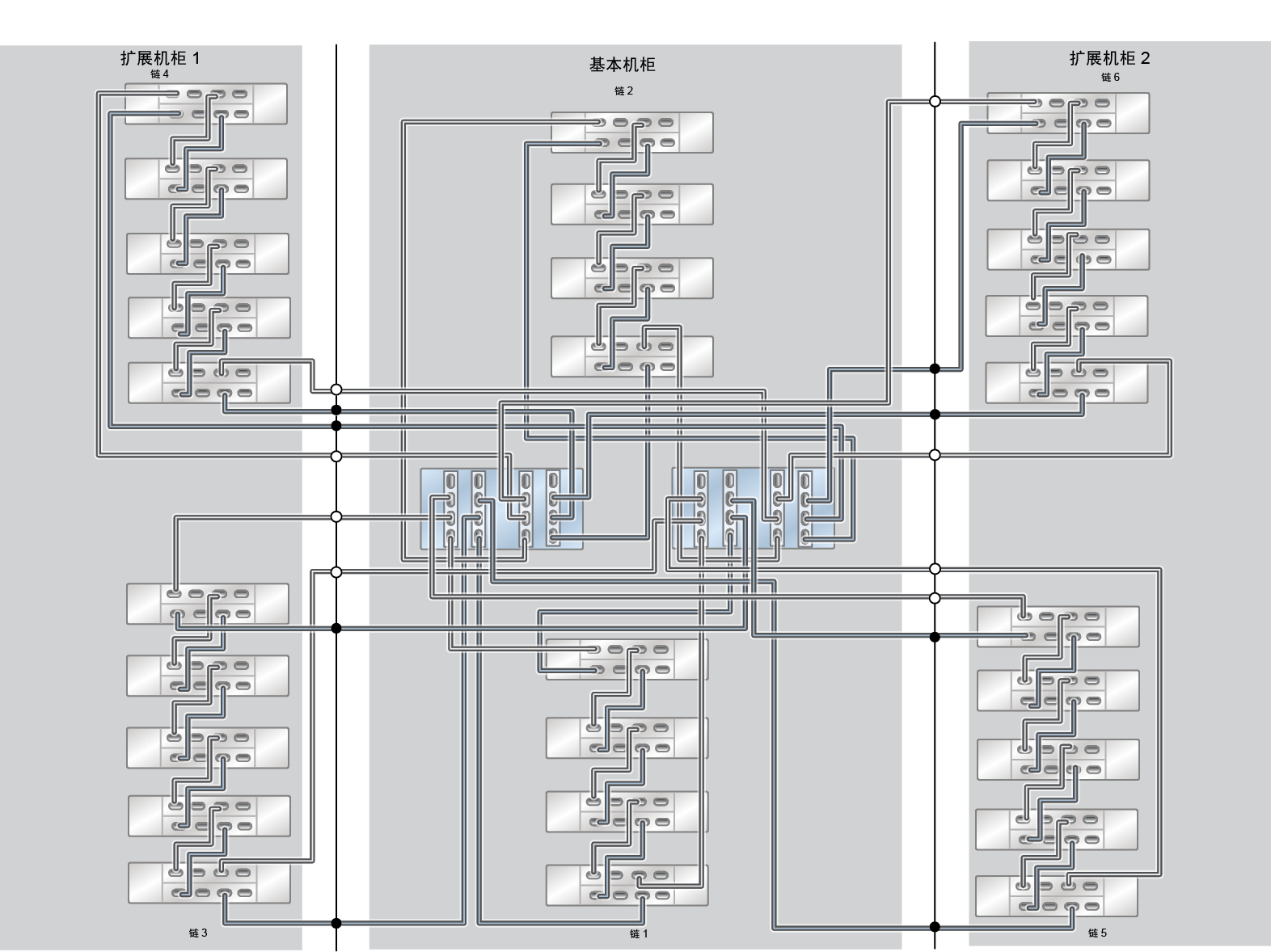

图 788  ZS5-4 Racked System 容量配置：28 个 DE3-24C 磁盘机框

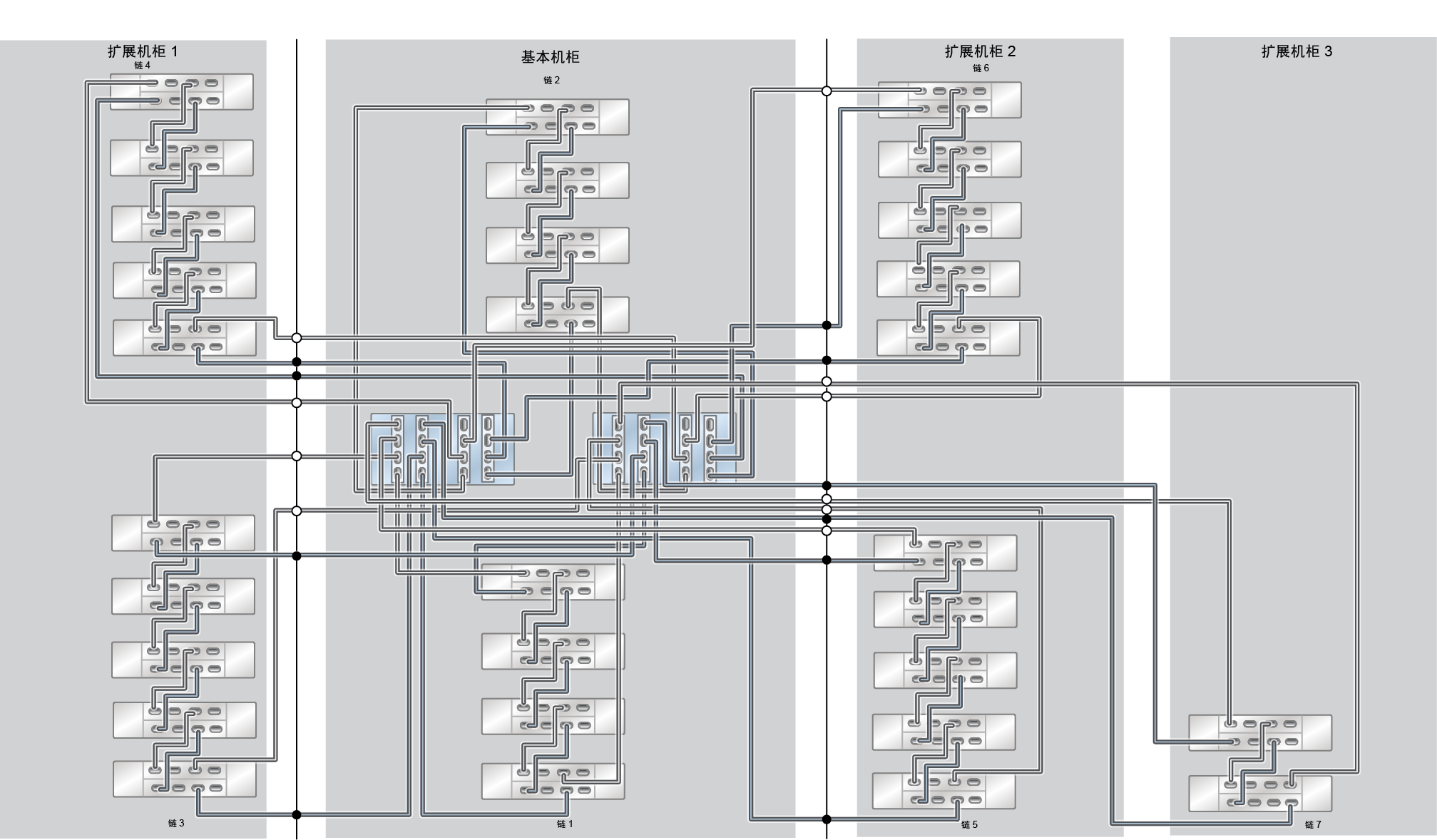

图 789  ZS5-4 Racked System 容量配置：30 个 DE3-24C 磁盘机框

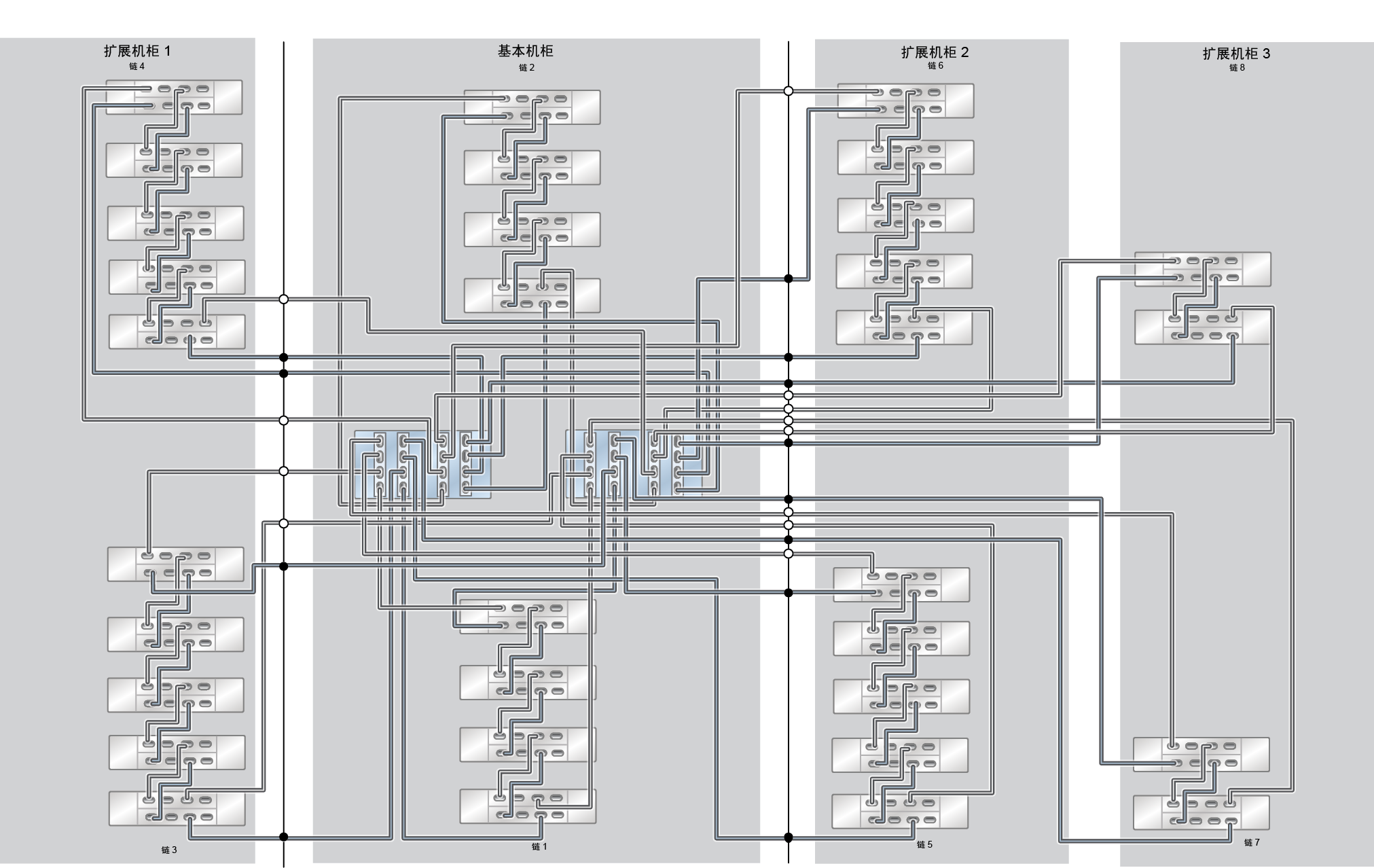

图 790  ZS5-4 Racked System 容量配置：32 个 DE3-24C 磁盘机框

图 791  ZS5-4 Racked System 容量配置：33 个 DE3-24C 磁盘机框（半机架）

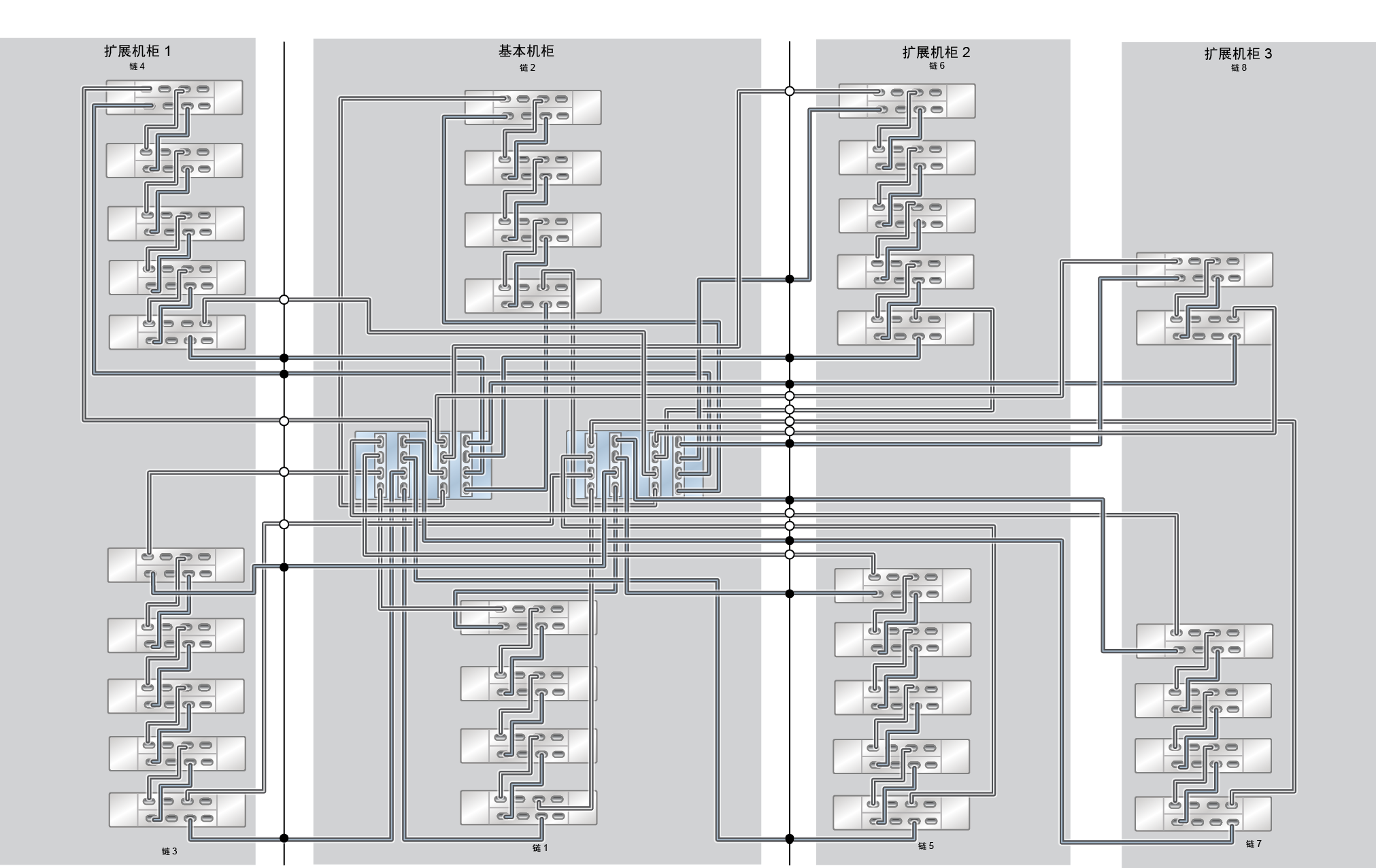

图 792  ZS5-4 Racked System 容量配置：34 个 DE3-24C 磁盘机框

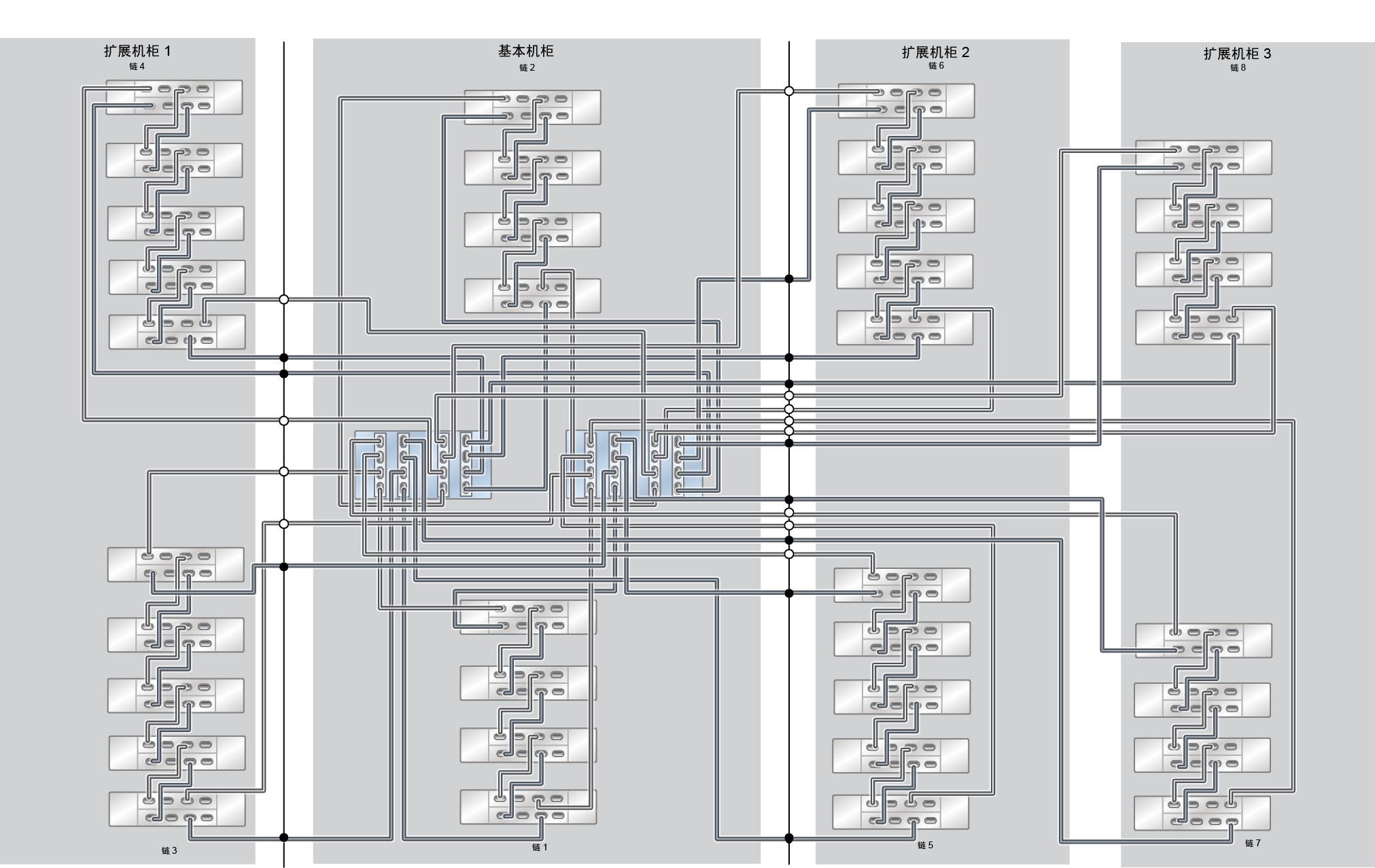

图 793  ZS5-4 Racked System 容量配置：36 个 DE3-24C 磁盘机框

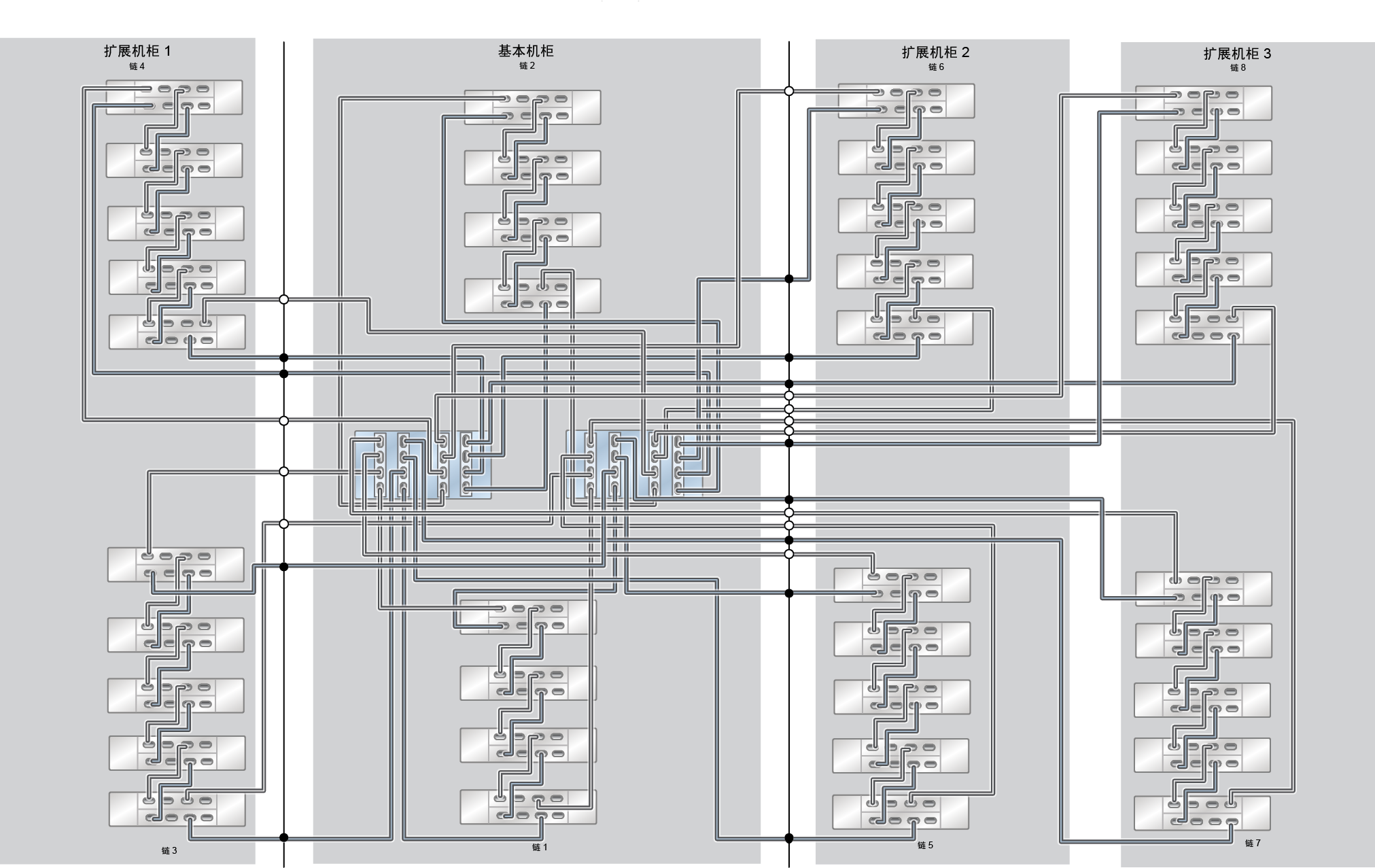

图 794  ZS5-4 Racked System 容量配置：38 个 DE3-24C 磁盘机框
