ZS5-2 群集控制器到 DE3-24 磁盘机框（2 个 HBA）
下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS5-2 群集控制器支持的一部分配置。要将控制器用电缆连接到磁盘机框，请参见布线入门。
图 123 具有两个 HBA 且通过单个链连接到一个 DE3-24 磁盘机框的群集 ZS5-2 控制器
图 124 具有两个 HBA 且通过两个链连接到两个 DE3-24 磁盘机框的群集 ZS5-2 控制器

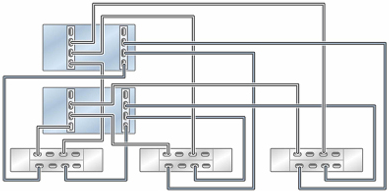

图 125 具有两个 HBA 且通过三个链连接到三个 DE3-24 磁盘机框的群集 ZS5-2 控制器

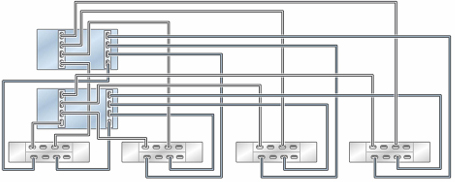

图 126 具有两个 HBA 且通过四个链连接到四个 DE3-24 磁盘机框的群集 ZS5-2 控制器

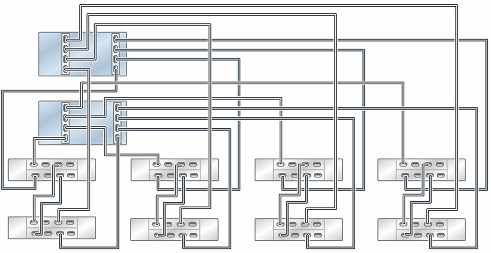

图 127 具有两个 HBA 且通过四个链连接到八个 DE3-24 磁盘机框的群集 ZS5-2 控制器

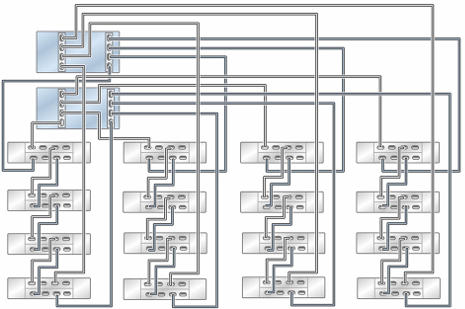

图 128 具有两个 HBA 且通过四个链连接到十六个 DE3-24 磁盘机框的群集 ZS5-2 控制器
图 129 单个链中的多个磁盘机框
