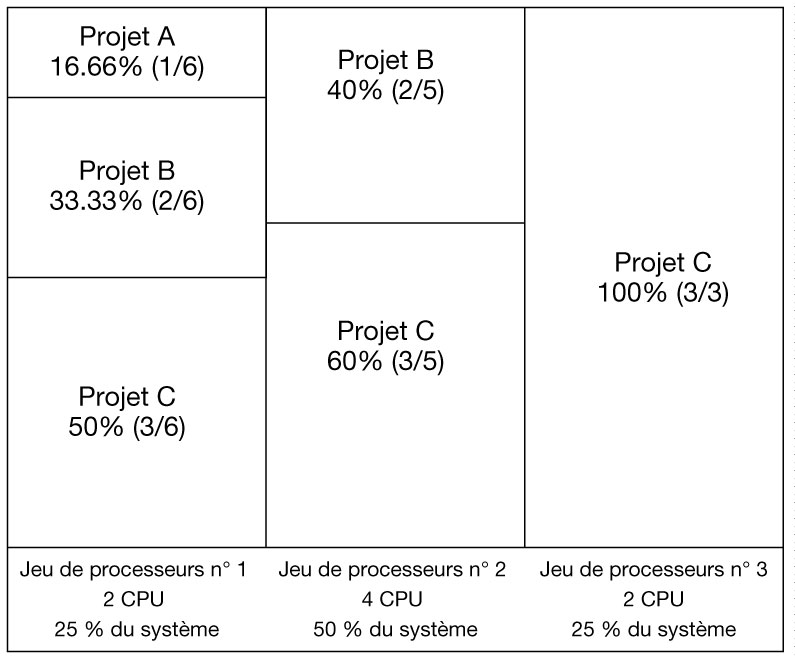

Supposons qu'un serveur à huit CPU exécute plusieurs applications utilisant la CPU dans le cadre des projets A, B, et C. Une, deux et trois parts sont allouées respectivement aux projets A, B et C.
Le projet A n'est exécuté que sur le jeu de processeurs 1. Le projet B est exécuté sur les jeux de processeurs 1 et 2. Le projet C est exécuté sur les jeux de processeurs 1, 2 et 3. Présumons que chaque projet dispose de suffisamment de processus pour tirer parti de l'ensemble de la puissance disponible de la CPU. Dans un tel cas de figure, les projets sont en concurrence permanente pour utiliser les ressources de la CPU sur chaque jeu de processeurs.
La valeur totale est récapitulée dans le tableau suivant.
|
Ces pourcentages ne correspondent pas aux nombres de parts de CPU attribuées aux projets. Cependant, à l'intérieur de chaque jeu de processeurs, les rapports d'allocation de CPU par projet sont proportionnels à leurs parts respectives.
Sur le même système sans jeu de processeurs, la répartition des ressources de la CPU serait différente, comme le montre le tableau suivant.
|
