SPARC M7 시리즈 서버 설치 설명서

PDU 전원 코드 연결

서버는 6개 PDU 전원 코드로부터 전원을 받습니다. 서버는 2개의 개별 전력망에서 전원을 받도록 설계되었으며, 3개의 PDU 전원 코드가 하나의 전력망에서 전원을 받고, 남은 3개의 PDU 전원 코드는 두번째 전력망에서 전원을 받습니다. 6개 PDU 전원 코드를 모두 연결해야 합니다.

1. PDU 전원 코드 연결을 준비합니다.

   • PDU 전원 코드 사양 및 설비 전원 콘센트를 검토해서 설비에 대해 올바른 전원 코드를 받았는지 확인합니다.

   • 전원 코드와 PDU 관계 이해를 검토하여 어떤 전원 코드가 어떤 전원 공급 장치에 전원을 공급하는지 확인합니다.

   • 설비 전원 요구 사항을 검토합니다.

   • 회로 차단기 용량 요구 사항을 검토해서 회로 차단기가 설비 전원 기반구조를 수용할 수 있는지 확인합니다.

2. 모든 설비 회로 차단기가 OFF 위치로 설정되었는지 확인합니다.

   데이터 센터에서 회로 차단기 사용 방법에 대한 자세한 지침은 설비 관리자 또는 공인 전기 기술자에게 문의하십시오.

3. 후면 도어에서 정전기 방지 손목대를 연결합니다.

   정전기 방지 손목대 연결을 참조하십시오.

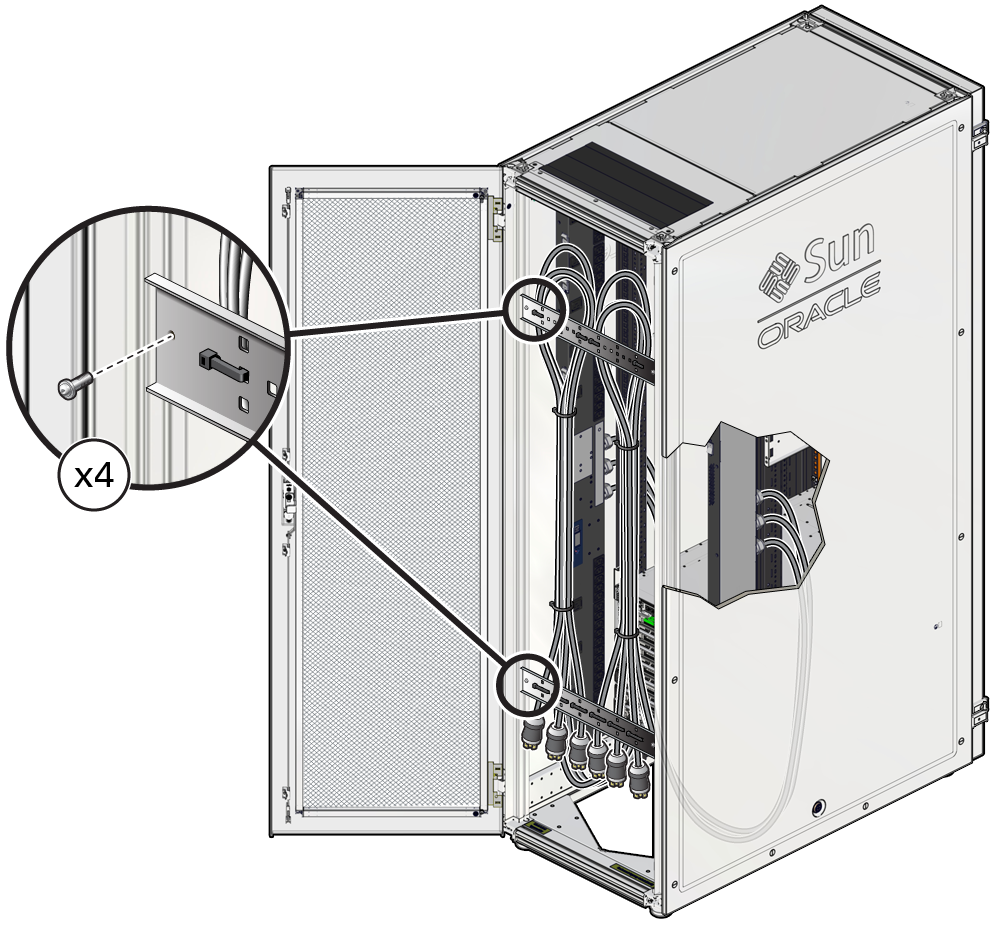

4. 상자 절단기를 사용해서 PDU 전원 코드를 운송 브래킷에 고정하는 타이 랩을 자릅니다.

5. T25 톡스 렌치 키를 사용해서 2개의 운송 브래킷을 랙에 고정하는 나사를 분리합니다.

   운송 브래킷을 분리합니다.

6. 모든 PDU 회로 차단기가 꺼졌는지 확인합니다.

   두 PDU 모두 완전히 꺼졌는지 확인합니다.

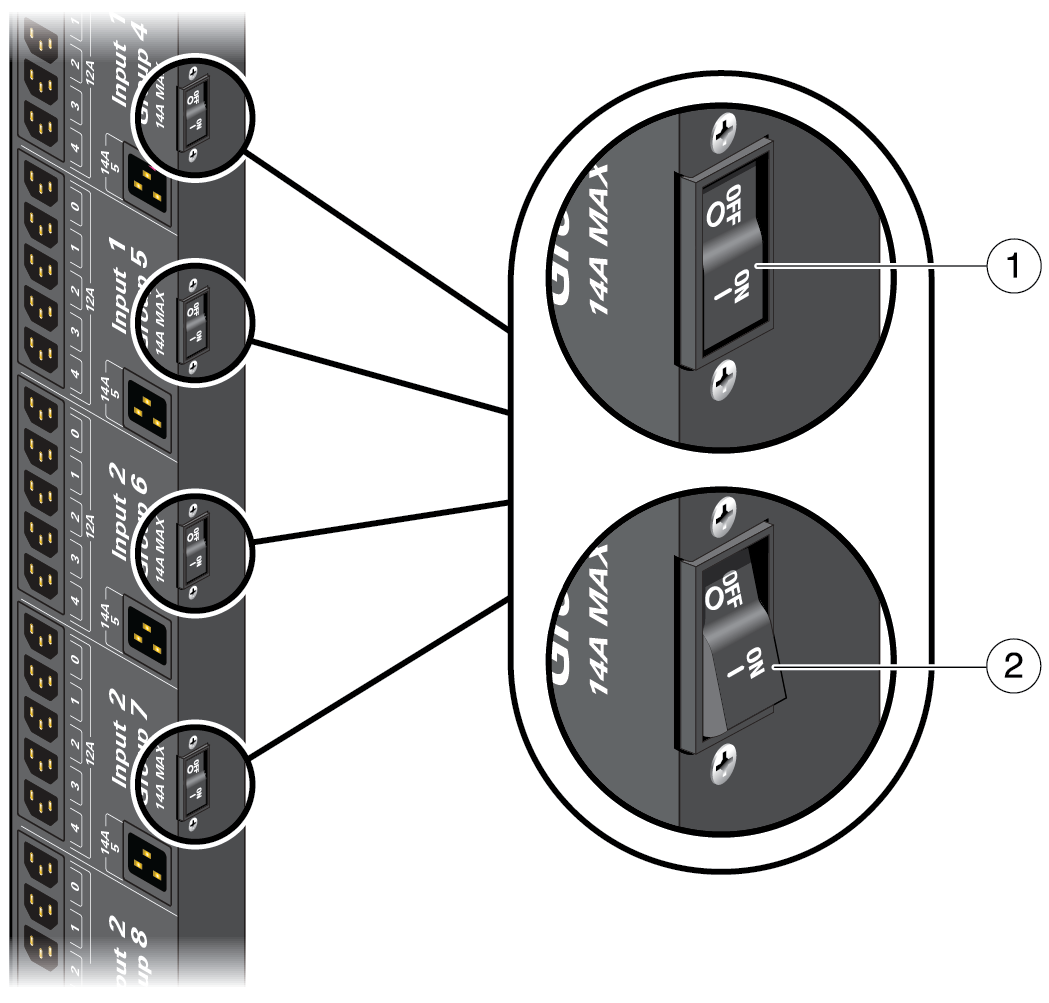

   서버 후면을 바라볼 때 PDU-A는 왼쪽에 있고 PDU-B는 오른쪽에 있습니다. 각 PDU에는 각 소켓 그룹마다 1개씩 9개의 회로 차단기가 있습니다.




   번호 설명 1 회로 차단기 스위치가 ON 위치에 평평하게 놓여 있습니다. 2 회로 차단기 스위치가 OFF 위치에 돌출되어 있습니다.

7. 랙 위나 바닥 아래로 설비 콘센트까지 전원 코드의 경로를 지정합니다.

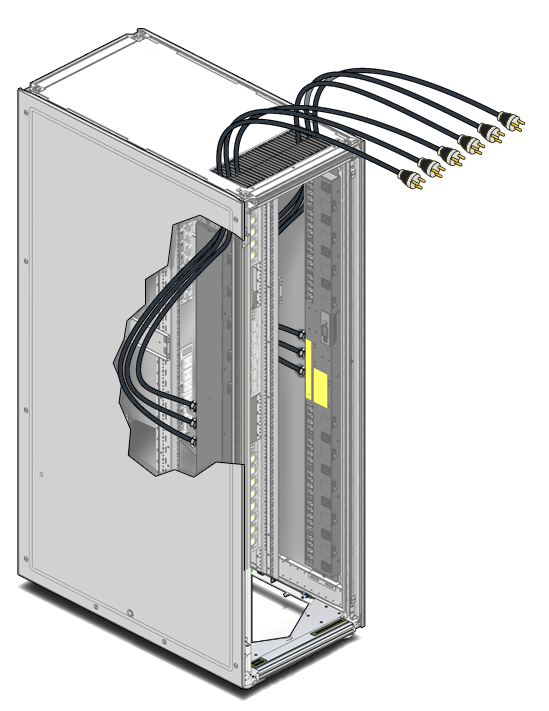

   PDU 전원 코드 경로를 위쪽으로 지정하려면 위쪽 케이블 경로 지정 창을 통해 코드 경로를 지정합니다.

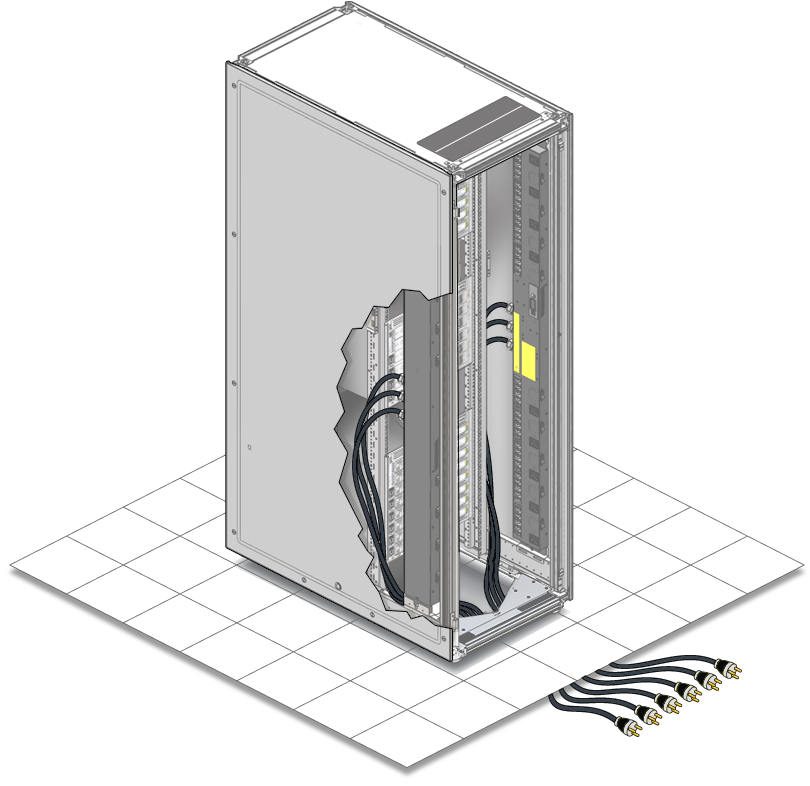

   PDU 전원 코드 경로를 아래쪽으로 지정하려면 바닥 개구 아래쪽으로 코드 경로를 지정합니다.



8. PDU 전원 코드 커넥터를 설비 AC 콘센트에 연결합니다.

   데이터 센터에서 전원 코드를 연결하는 방법에 대한 자세한 지침은 설비 관리자 또는 공인 전기 기술자에게 문의하십시오.

9. PDU 전원 코드의 양 끝, 설비 AC 콘센트 및 설비 회로 차단기에 PDU 문자 번호 및 코드 번호(PDUA-0, PDUA-1 등) 또는 고유한 설비 번호를 기록합니다.

   이러한 구성 요소에 레이블을 지정하면 서버 서비스 후에도 적절한 콘센트에 전원 코드를 반환할 수 있습니다.

   ---

   주 -  설비 고유 시퀀스 번호를 사용해서 이렇나 구성 요소에 번호를 기록한 경우, 각 설비 콘센트 및 회로 차단기와 연관된 PDU 전원 코드를 계속 확인할 수 있는지 확인합니다.

   ---

관련 정보

• PDU 사양

• PDU 전원 코드 사양

• PDU 전원 코드 플러그

• 설비 전원 콘센트

• SPARC M7 Series Servers Service Manual 의 Servicing PDUs
