구멍 뚫린 바닥 타일로부터 공기 냉각

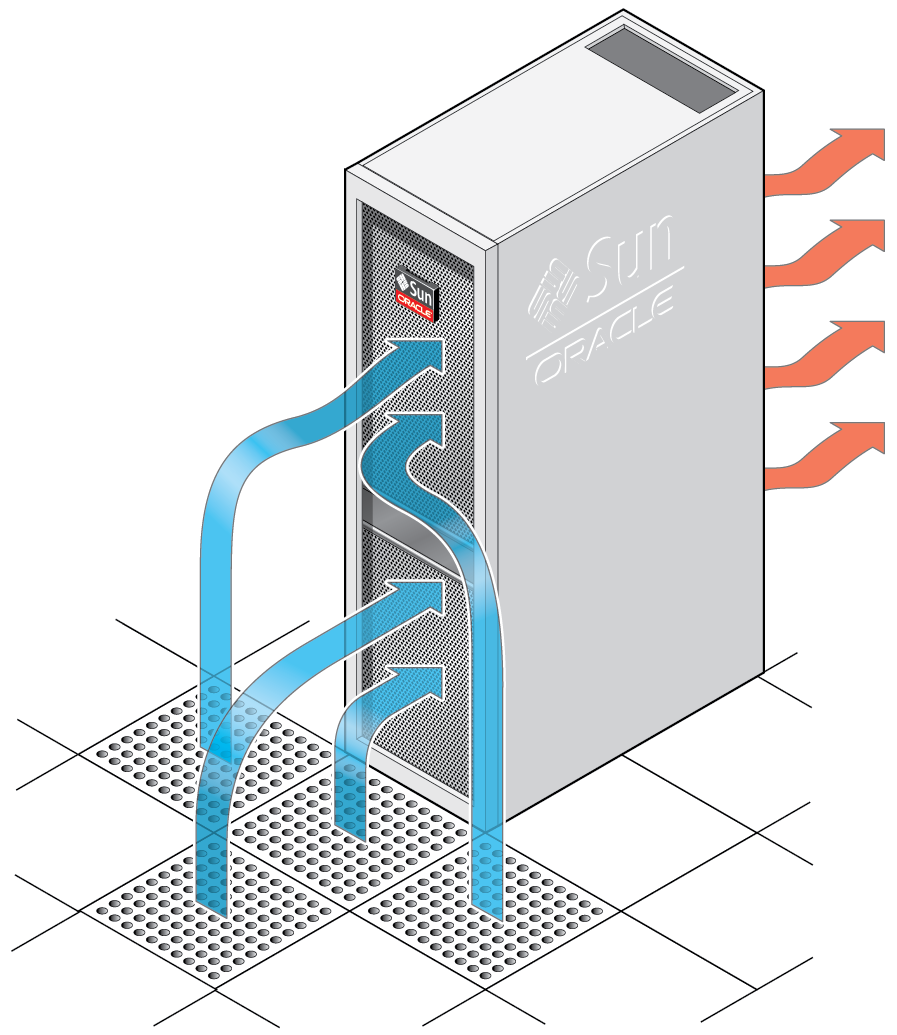

올린 바닥에 서버를 설치하고 바닥 아래 냉각을 제공하는 경우, 서버 앞에 구멍 뚫린 타일을 설치해서 냉각합니다. 다음 그림은 구멍 뚫린 바닥 타일 4개를 배치하여 서버에 냉각 공기를 제공하는 예제 배치를 보여줍니다.
|
|
|
SPARC M7-8 서버
|
이 예제 바닥 타일 배열에서는 최대 총 냉각 공기 흐름인 860FM을 제공할 수 있도록 각각의 구멍 뚫린 타일에서 215CFM의 냉각 공기가 제공됩니다.
구멍 뚫린 바닥 타일에서 215CFM이 넘는 냉각 공기를 제공하면 더 적은 수의 타일을 사용하여 서버를 냉각할 수 있습니다. 예를 들어 구멍 뚫린 바닥 타일에서 450CFM의 냉각 공기를 제공하는 경우에는 바닥 타일 2개를 서버 앞쪽에 설치합니다.
|
|
SPARC M7-16 서버
|
이 예제 바닥 타일 배열에서는 최대 총 냉각 공기 흐름인 2240FM을 제공할 수 있도록 각각의 구멍 뚫린 타일에서 560CFM의 냉각 공기가 제공됩니다.
구멍 뚫린 바닥 타일에서 560CFM이 넘는 냉각 공기를 제공하면 더 적은 수의 타일을 사용하여 서버를 냉각할 수 있습니다. 예를 들어 구멍 뚫린 바닥 타일에서 750CFM의 냉각 공기를 제공하는 경우에는 바닥 타일 3개를 서버 앞쪽에 설치합니다.
|
|
주 -
이와 같은 바닥 타일 배치는 서버 앞쪽에 사용할 수 있는 공간이 얼마나 있느냐에 따라 달라집니다. 설비 관리자에게 자세한 내용을 문의하여 설비에 맞게 타일을 적절히 배치하십시오.
