SPARC M7 시리즈 서버 설치 설명서

랙 마운트 선반 레일 설치

1. 왼쪽 및 오른쪽 전면 마운팅 지점에 대해 다음 단계를 반복합니다.
   1. 표시된 위치에 어댑터 브래킷을 배치합니다.

      ---

      주 -  각 어댑터 브래킷에는 올바른 방향을 나타내는 위쪽 화살표가 있습니다.

      ---

   2. T30 톡스 스크류드라이버를 사용하고 M6 나사 2개를 사용해서 어댑터 브래킷을 고정합니다.

      가운데에서 나사를 고정하고 상단 어댑터 브래킷 나사 구멍에 두번째 나사를 고정합니다.



   3. 어댑터 브래킷의 상단 위쪽 2번째와 16번째 구멍에 2개의 케이지 너트를 삽입합니다.

      케이지 너트 삽입에 대한 지침은 레일 구멍에 케이지 너트 삽입을 참조하십시오.

2. 왼쪽 및 오른쪽 후면 마운팅 지점에 대해 다음 단계를 반복합니다.

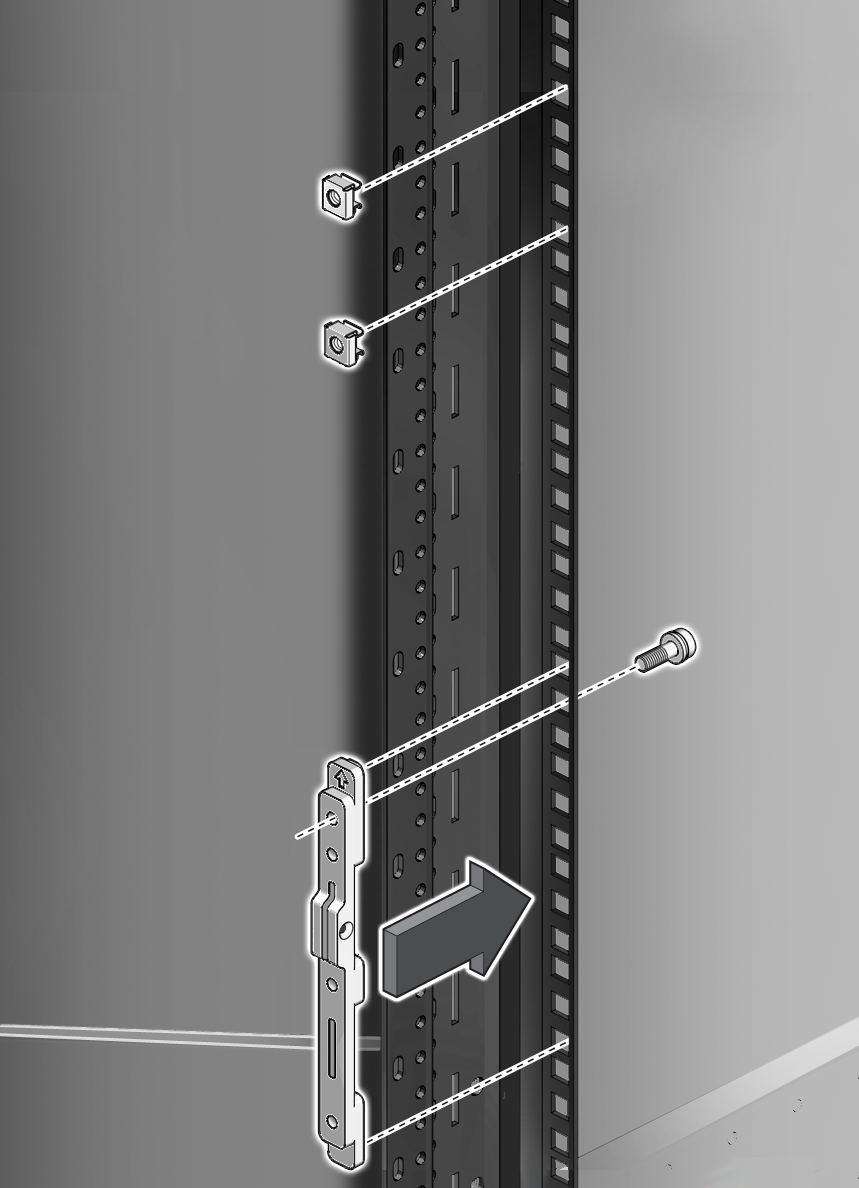

   1. 표시된 위치에 어댑터 브래킷을 배치합니다.
   2. T30 톡스 스크류드라이버를 사용하고 M6 나사 1개를 사용해서 위에서 두번째에 있는 브래킷 구멍에 어댑터 브래킷을 고정합니다.

   3. 어댑터 브래킷의 상단 위쪽 13번째와 17번째 구멍에 2개의 케이지 너트를 삽입합니다.
3. 다음 단계를 반복해서 왼쪽 및 오른쪽 선반 레일을 설치합니다.

   ---

   주 -  선반 레일은 서버의 전면에서 볼 때 "FRONT LEFT" 및 "FRONT RIGHT"로 표시되어 있습니다.

   ---

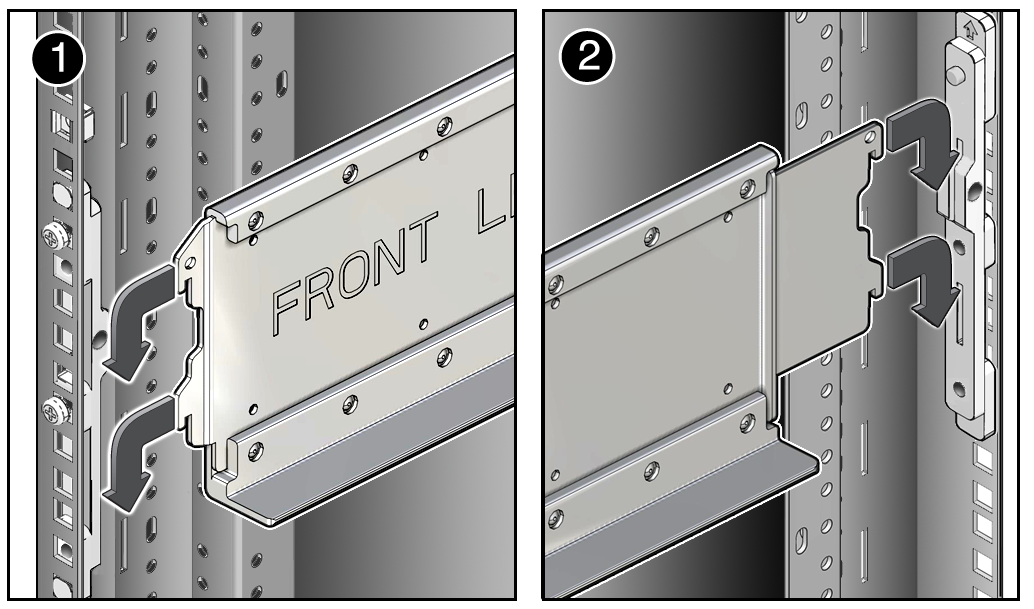

   1. 전면 및 후면 랙 레일 사이에 선반 레일을 놓습니다.
   2. 선반 레일을 확장하고 후면 후크를 어댑터 슬롯에 삽입합니다.
   3. 선반 레일을 아래로 밀어서 후크를 물립니다.
   4. 전면 후크를 어댑터 슬롯에 삽입합니다.
   5. 선반 레일을 아래로 밀어서 후크를 물립니다.
   6. 모든 레일 후크가 전면 및 후면 어댑터에 완전히 걸렸는지 확인합니다.

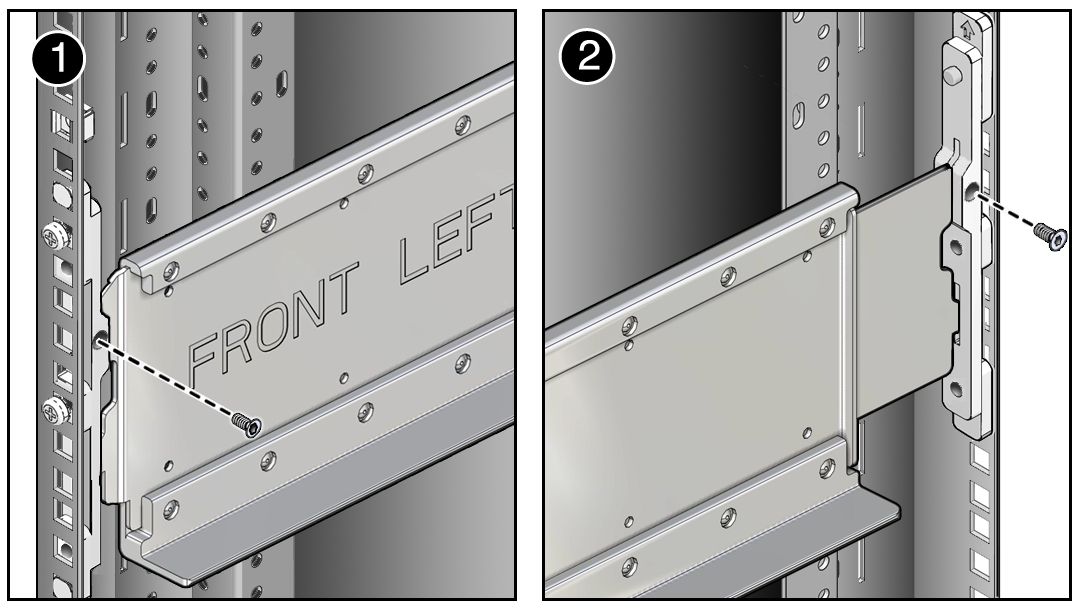

   7. T20 톡스 스크류드라이버를 사용해서 각 선반 레일을 2개의 레일 잠금 나사로 고정합니다(각 어댑터 브래킷에 M4 플랫헤드 나사 1개 사용).

4. 설치를 계속해서 하단 후면 브래킷을 설치합니다.

   하단 후면 브래킷 설치를 참조하십시오.
