PDU 전원 코드 플러그

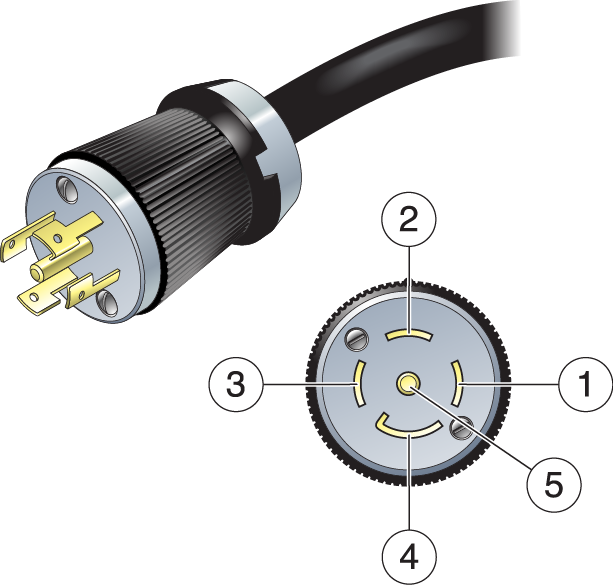

그림 1  저전압 PDU 전원 코드 AC 플러그(NEMA L21-30P)

번호 설명 1 L1, R, X 2 L2, S, Y 3 L3, T, Z 4 중성 - 연결되지 않음 5 접지

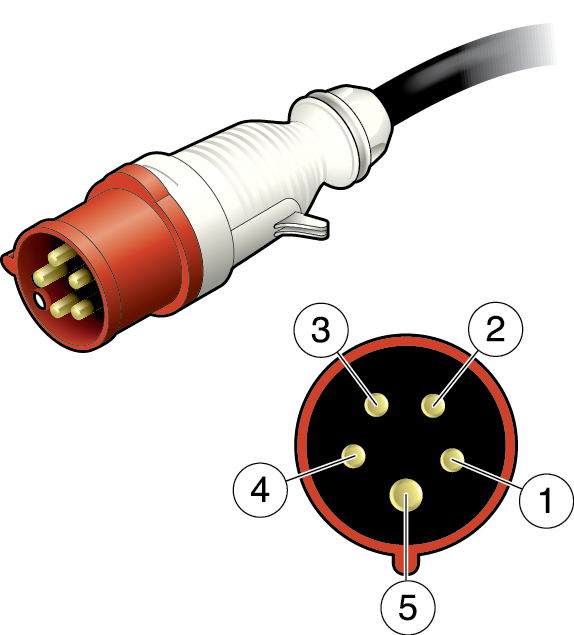

그림 2  고전압 PDU 전원 코드 AC 플러그(516P6S)

번호 설명 1 L1, R, X 2 L2, S, Y 3 L3, T, Z 4 중성 5 접지

관련 정보

• PDU 전원 코드 사양

• 설비 전원 콘센트
