LED 모니터
서버에 전원을 공급한 후 전원 공급 장치 LED와 전면 및 후면 표시기 패널에 있는 기타 LED를 모니터합니다.
-

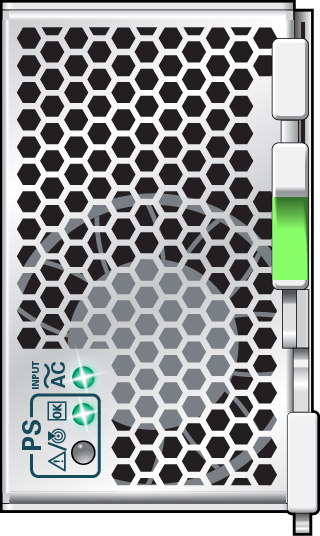

서버 전면에서 녹색 OK 및 AC 켜짐 LED가 모든 전원 공급 장치에서 켜져 있는지 확인합니다.
전원 공급 장치 위치는 구성 요소 식별(설치)을 참조하십시오.
주 - 전원 공급 장치가 정상적으로 작동하는지 확인할 때까지는 다음 단계를 진행하지 마십시오. 전원 공급 장치가 올바르게 시작하지 않을 경우 SPARC M7 Series Servers Service Manual 의 Servicing Power Supplies를 참조하십시오.
-

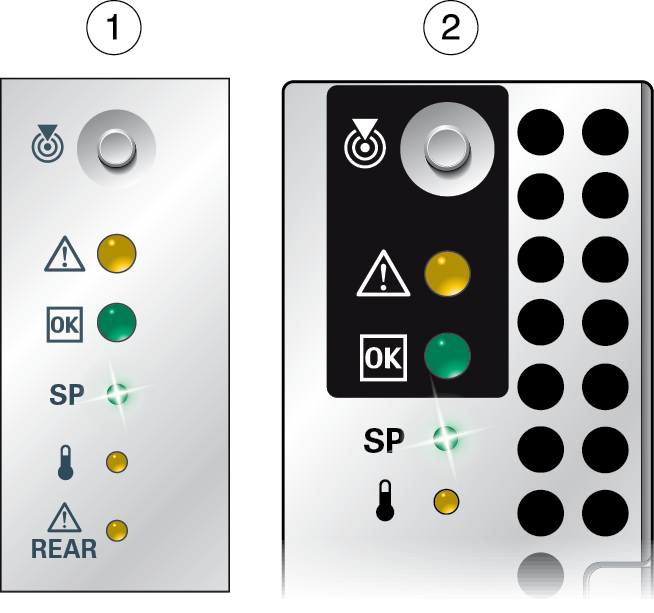

전면 또는 후면 표시기 패널에서 SP LED를 모니터합니다.
AC 전원을 서버에 연결한 후에는 SP 2개 중 하나가 즉시 활성 SP의 역할을 맡습니다. 활성 SP에 전원이 켜지고, 진단을 실행하고 Oracle ILOM 펌웨어를 초기화하면 전면 및 후면 SP LED가 깜박입니다. 표시기 패널 위치는 구성 요소 식별(설치)을 참조하고, 이러한 표시기에 대한 설명은 SPARC M7 Series Servers Service Manual 의 Interpreting LEDs을 참조하십시오.
번호설명1전면 시스템 상태 표시기 패널2후면 시스템 상태 표시기 패널 -

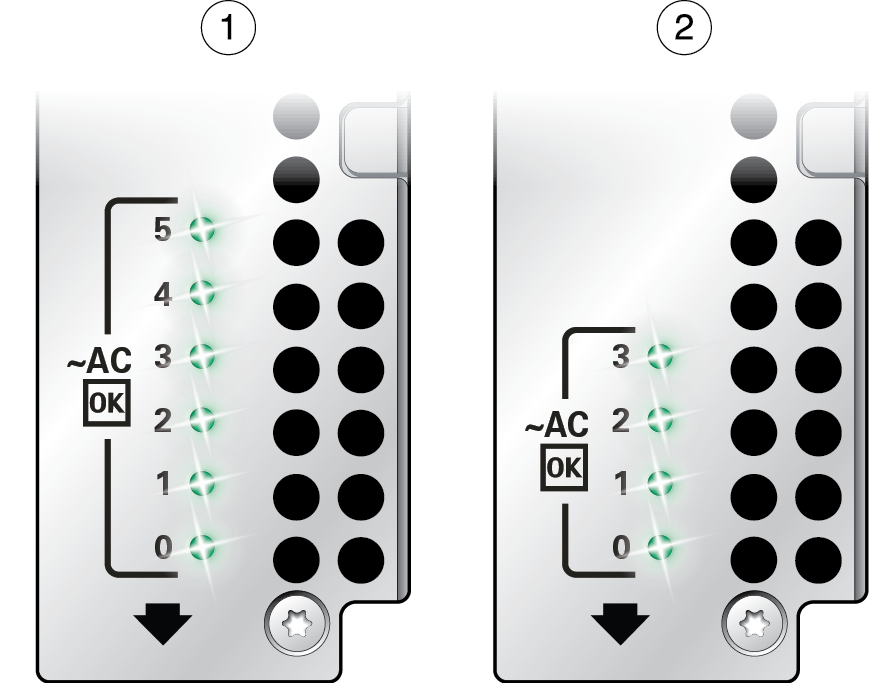

서버 후면에서 후면 표시기 패널의 AC OK LED가 각 전원 공급 장치에 대해 켜져 있는지 확인합니다.
활성 SP가 초기화되면 후면 표시기 패널의 AC OK LED가 켜져서 AC 전원이 레이블로 지정된 전원 공급 장치에 공급되고 있으며 전원 공급 장치가 Oracle ILOM에서 제어되는 상태임을 나타냅니다.
주 - SPARC M7-8 서버에는 AC OK LED가 6개 있습니다. SPARC M7-16 서버에는 AC OK LED가 16개 있습니다.
번호설명1SPARC M7-8 서버 및 SPARC M7-16 서버 CMIOU 섀시의 AC OK LED2SPARC M7-16 서버 스위치 섀시의 AC OK LED -
서버 전면 또는 후면에서 표시기 패널의 SP LED가 깜박임을 멈추고 켜진 상태로 유지됩니다.
활성 SP가 준비되면 SP LED가 켜진 상태로 유지되고 Oracle ILOM 로그인 프롬프트가 활성 SP 터미널 장치에 표시됩니다.
주 - 활성 SP가 준비되었더라도 호스트에는 아직 전원이 공급되지 않습니다. -
활성 SP에 로그인하여 설치를 계속합니다.
활성 SP에 로그인을 참조하십시오.
