SPARC M7 시리즈 서버 설치 설명서

열 손실 및 공기 흐름 요구 사항

완전히 구성된 SPARC M7-8 서버에서 배출되는 열의 최대 비율은 35,500 BTUs/시(37,455 kJ/시)입니다. 완전히 구성된 SPARC M7-16 서버에서 배출되는 열의 최대 비율은 77,800 BTUs/시(82,084 kJ/시)입니다. 서버를 적절히 냉각하려면 적절한 공기 흐름이 서버를 통과하는지 확인하십시오.

공기는 서버의 전면에서 후면의 방향으로 흐릅니다. 대략적인 서버 공기 흐름은 다음과 같습니다.

SPARC M7-8 서버:

• 최대: 860CFM

• 정격: 590CFM

SPARC M7-16 서버:

• 최대: 2240CFM

• 정격: 1400CFM

적절한 공기 흐름을 보장하려면 다음과 같이 하십시오.

• 환기를 위해 서버 전면 및 후면에 최소 914mm(36인치)의 여유 공간을 확보하십시오.

• 서버의 구성 요소가 완전히 채워지지 않았으면 빈 슬롯을 필러 패널로 덮습니다.

• 서버 배출구의 방해를 최소화하도록 케이블을 관리해야 합니다.

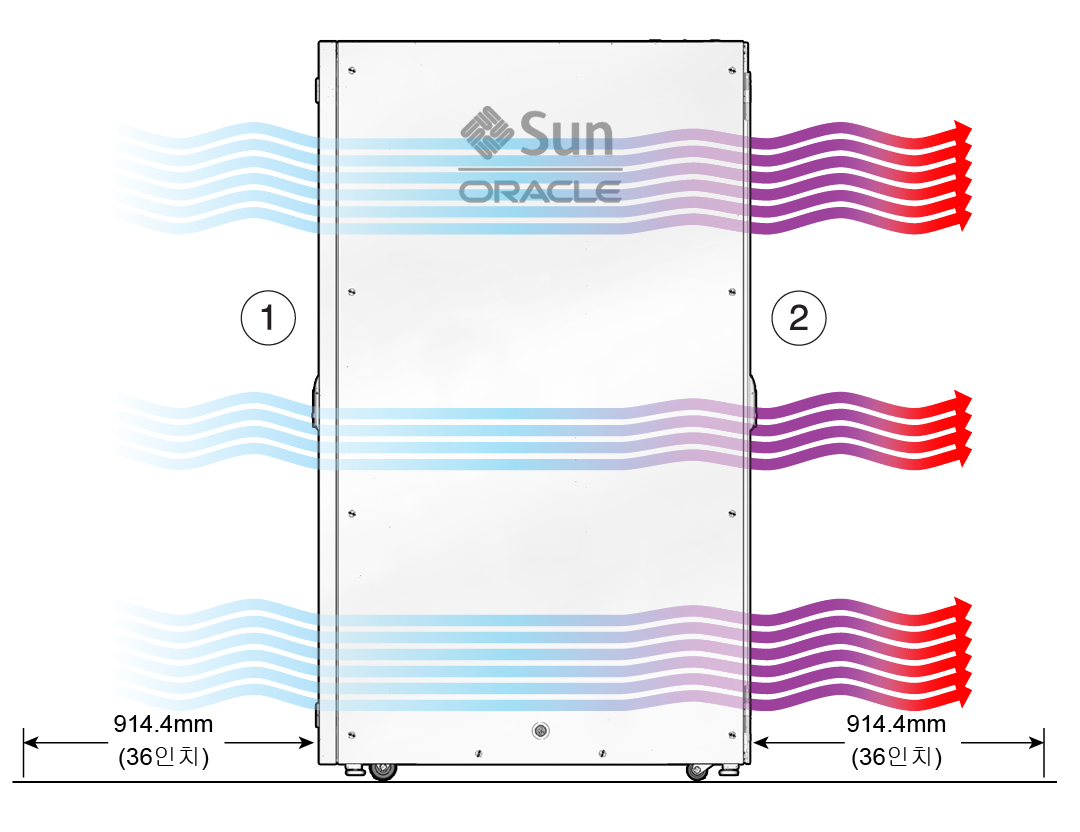

번호 설명 1 서버 전면 2 서버 후면
