SPARC M7 시리즈 서버 설치 설명서

전원 코드와 PDU 관계(SPARC M7-16)

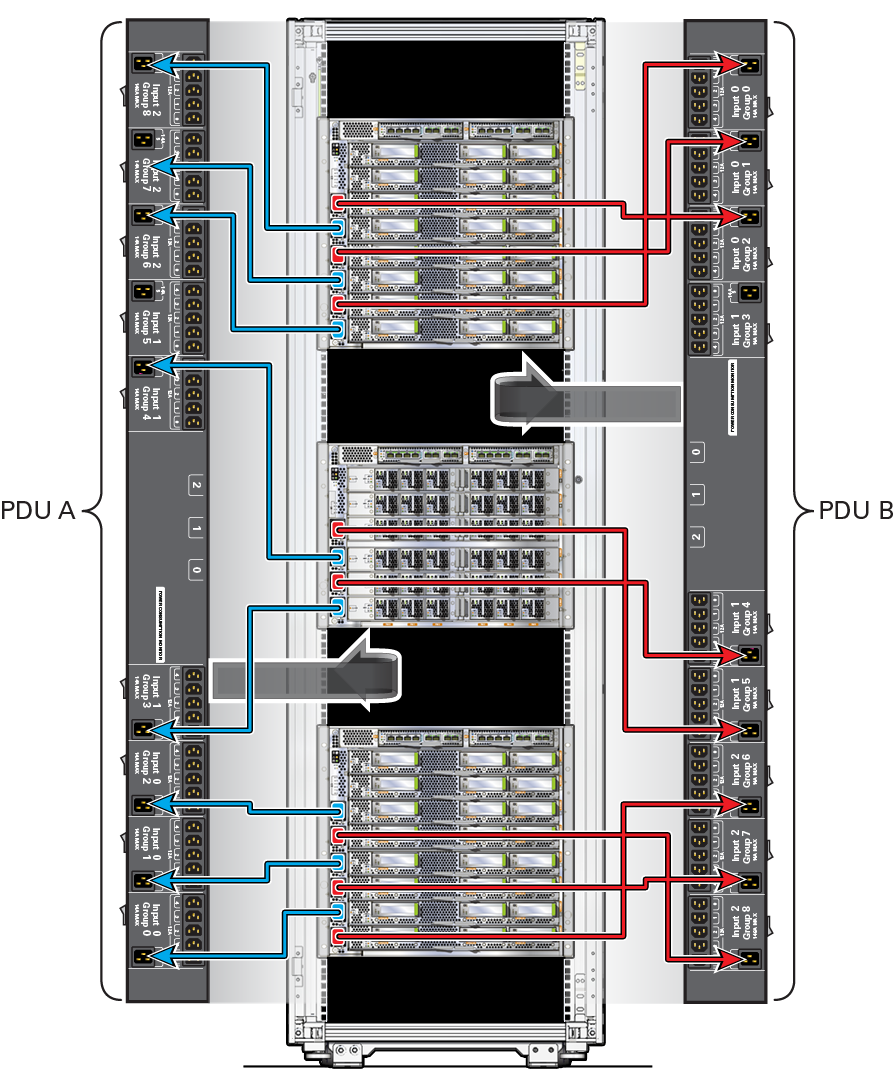

서버 후면을 바라볼 때 SPARC M7-16 서버 전원 코드와 PDU 연결은 다음과 같습니다.

표 6  상단 SPARC M7-16 서버 CMIOU 섀시 전원 코드 연결

전원 공급 장치 번호 AC 입력 번호 PDU 콘센트 그룹 AC 전력망 번호 15 15 PDU B 그룹 2 1 14 14 PDU A 그룹 8 0 13 13 PDU B 그룹 1 1 12 12 PDU A 그룹 7 0 11 11 PDU B 그룹 0 1 10 10 PDU A 그룹 6 0

표 7  SPARC M7-16 서버 스위치 섀시 전원 코드 연결

전원 공급 장치 번호 AC 입력 번호 PDU 콘센트 그룹 AC 전력망 번호 9 9 PDU B 그룹 5 1 8 8 PDU A 그룹 4 0 7 7 PDU B 그룹 4 1 6 6 PDU A 그룹 6 0

표 8  하단 SPARC M7-16 서버 CMIOU 섀시 전원 코드 연결

전원 공급 장치 번호 AC 입력 번호 PDU 콘센트 그룹 AC 전력망 번호 5 5 PDU A 그룹 2 0 4 4 PDU B 그룹 8 1 3 3 PDU A 그룹 1 0 2 2 PDU B 그룹 7 1 1 1 PDU A 그룹 0 0 0 0 PDU B 그룹 6 1
