SP 네트워크 예제
Oracle ILOM 관리 네트워크를 격리시키려면 SP NET MGT 케이블을 서버 응용 프로그램에 사용되는 네트워크와 별도의 네트워크에 연결합니다. NET MGT 0 포트를 이더넷 스위치에 연결하여 둘 중 하나의 SP에 Oracle ILOM 네트워크를 연결할 수 있습니다. 두 SP에서 SER MGT 0 및 NET MGT 0 포트 위치는 SP 케이블 연결을 참조하십시오.

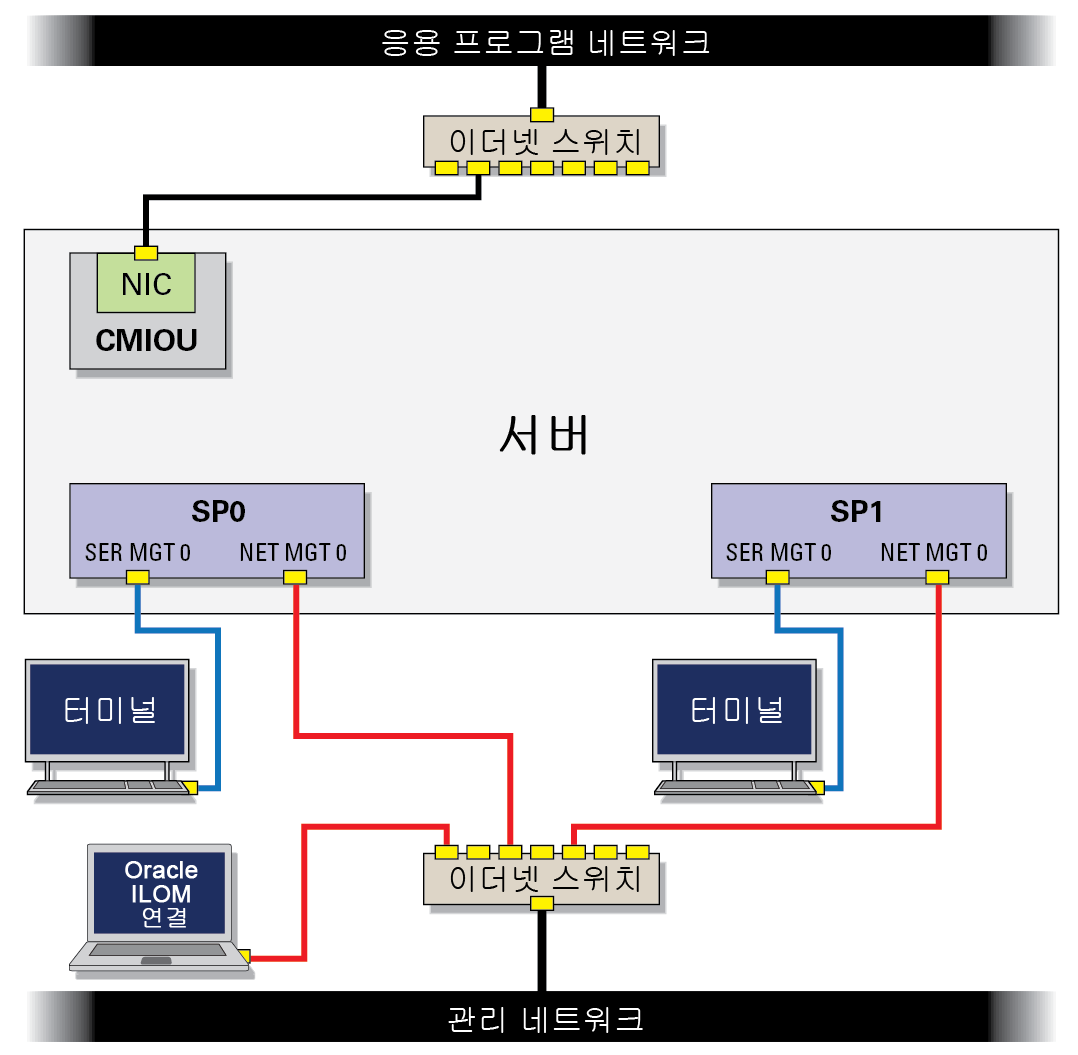

그림 5 이더넷 스위치가 1개 있는 SP 관리 네트워크
중복성을 추가하기 위해서는 각 SP를 서로 다른 이더넷 스위치에 연결하십시오. 이러한 2개의 스위치를 세번째 스위치에 연결하고 세번째 스위치를 Oracle ILOM 콘솔에 연결합니다.

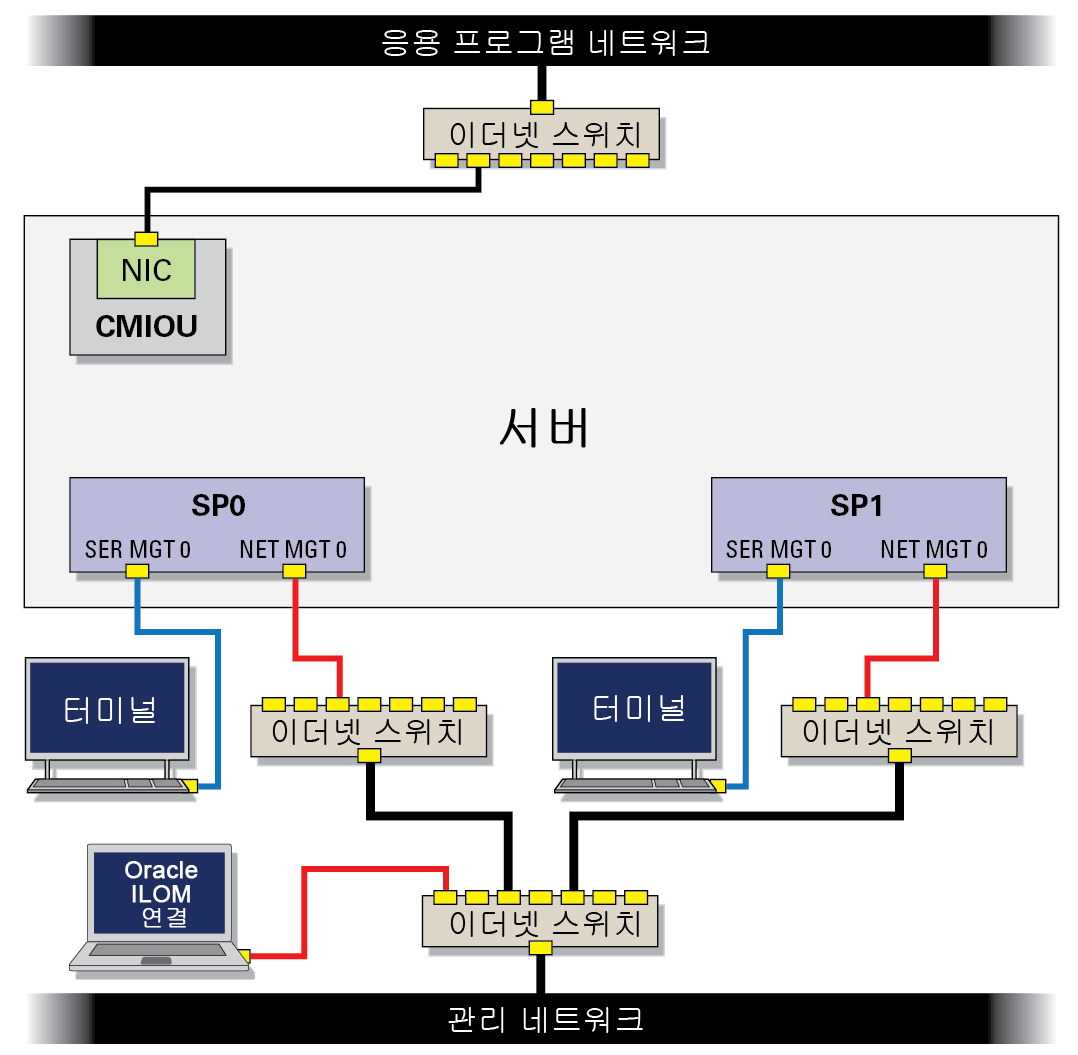

그림 6 중복 이더넷 스위치가 2개 있는 SP 관리 네트워크
