서버 설치 및 고정
 | 주의 - 서버를 랙에 설치할 때는 454kg(1000파운드)를 지원할 수 있는 기계식 리프트를 사용해야 합니다. 기계식 리프트 없이는 서버를 랙으로 들어 올리려고 하지 마십시오. 서버와 내부 팰릿을 합친 중량은 약 199.1kg(439파운드)입니다. |
- 기계식 리프트가 수평이고 안정화되었는지 확인합니다.
-

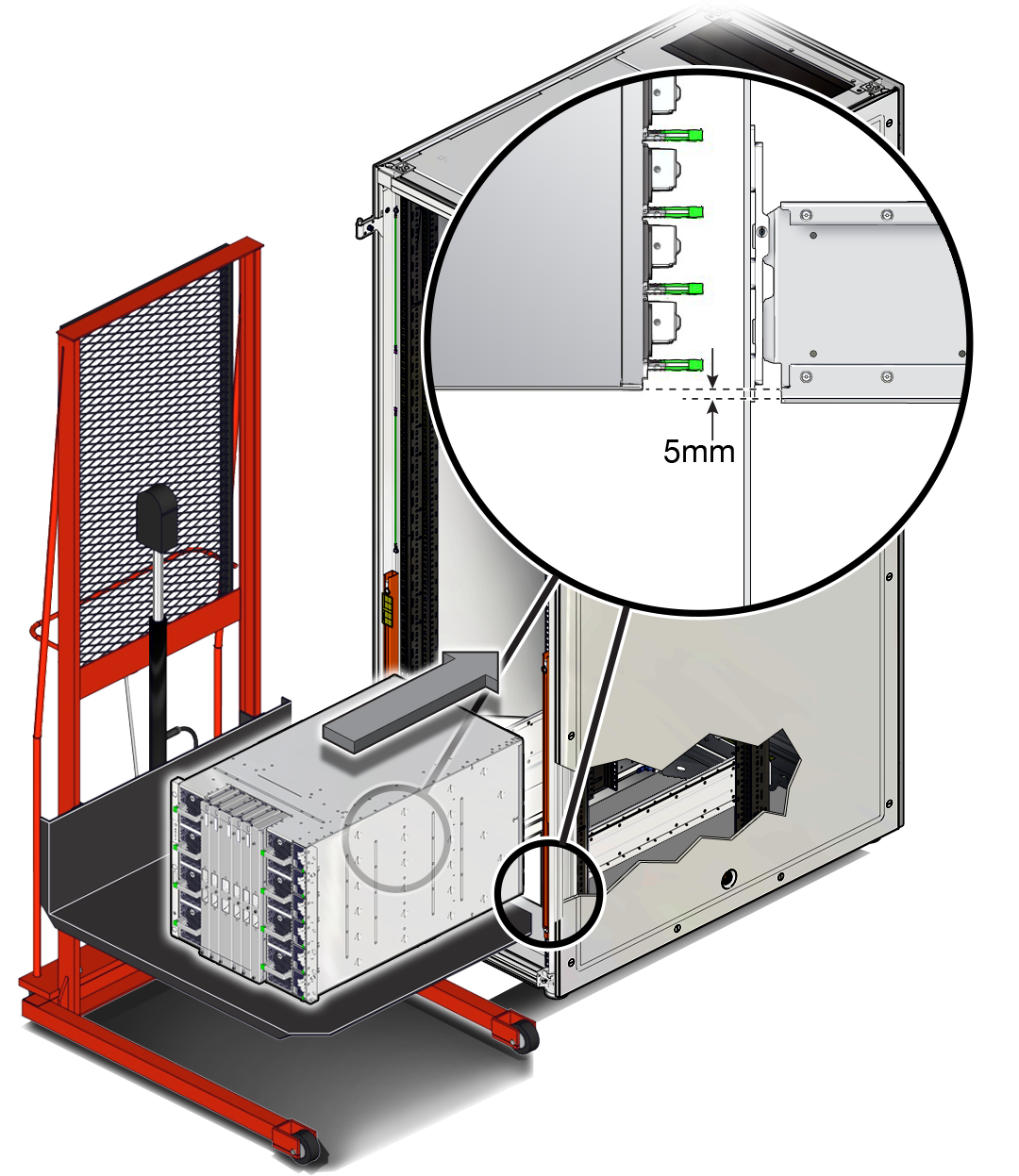

선반 레일 표면에서 약 5mm(0.2인치) 정도 위에 오도록 서버를 들어 올립니다.
기계식 리프트 트레이의 가장자리가 가능한 한 랙 전면과 가깝게 있도록 합니다. 내부 팰릿 위에 있는 상태로 서버를 들어 올린 경우 팰릿 가장자리가 랙과 가능한 한 가깝게 있는지 확인합니다.
-

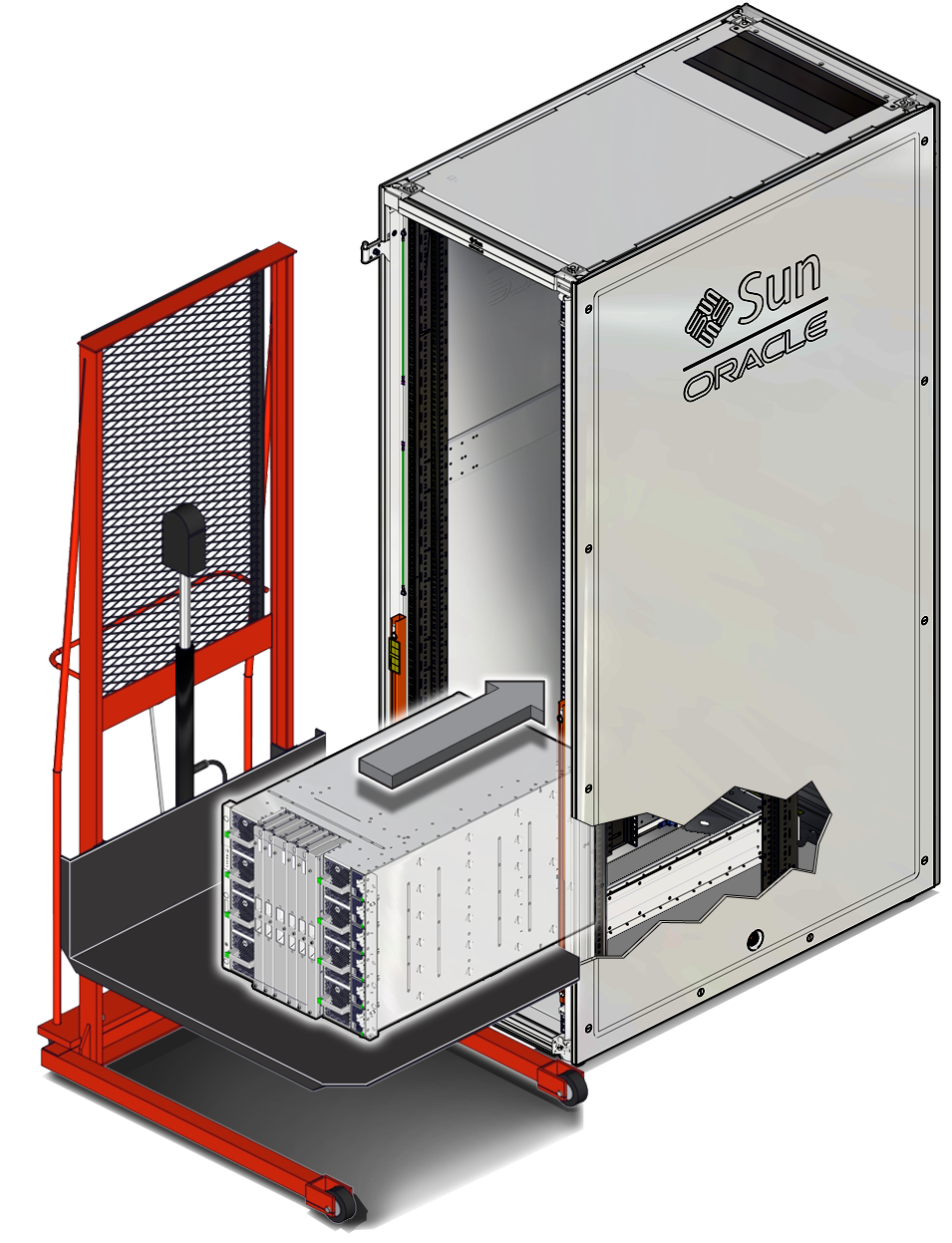

서버를 랙 전면으로 조심스럽게 설치합니다.
주의 - 항상 서버를 랙에 수직으로 미십시오. 서버를 랙에 밀 때는 뒤로 당겼다가 앞으로 굴리는 방식으로 밀지 마십시오.
주의 - 인체 상해의 위험을 줄이기 위해 서버가 기계식 리프트 위에 있는 동안 서버 가까이에 가거나 아래쪽으로 걸어 다니지 마십시오.
-
서버를 랙 쪽으로 1/4 정도 밉니다.
주의 - 서버를 밀 때는 항상 섀시 측면에서 미십시오. 전면 상호 연결부는 절대로 밀지 마십시오.
서버의 하단 가장자리가 랙 레일의 하단을 통과해야 합니다.
- 서버를 약간 아래로 내려서 무게가 슬라이드 레일과 기계식 리프트의 팬 사이에 고르게 분배되도록 합니다.
- 남은 3/4이 랙에 들어갈 때까지 서버를 밉니다.
- 기계식 리프트 팬을 약간 아래로 내려서 서버 무게가 슬라이드 레일에 고르게 분배되도록 합니다.
- 서버를 랙 쪽으로 끝까지 밉니다.
-
서버를 랙 쪽으로 1/4 정도 밉니다.
-
서버 후면이 후면 마운팅 브래킷에 걸리면 다음 단계에 따라 서버를 랙 쪽으로 끝까지 밉니다.
-

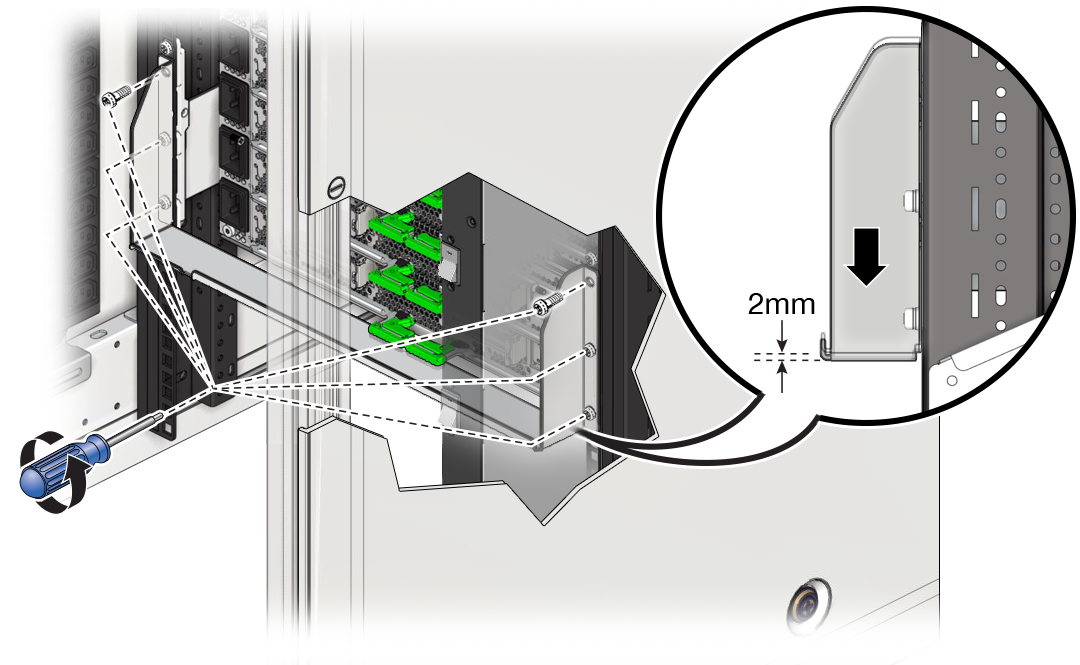

T30 톡스 스크류드라이버를 사용해서 하단 후면 브래킷의 상단 나사 2개를 분리하고 남은 나사 4개를 느슨하게 풉니다. 후면 하단 브래킷을 아래로 밀고 하단 나사 4개를 확실히 조입니다.
하단 후면 브래킷은 선반 레일 표면 아래로 약 2mm(0.01인치) 정도에 있습니다.
- 서버를 랙 쪽으로 끝까지 밉니다.
-

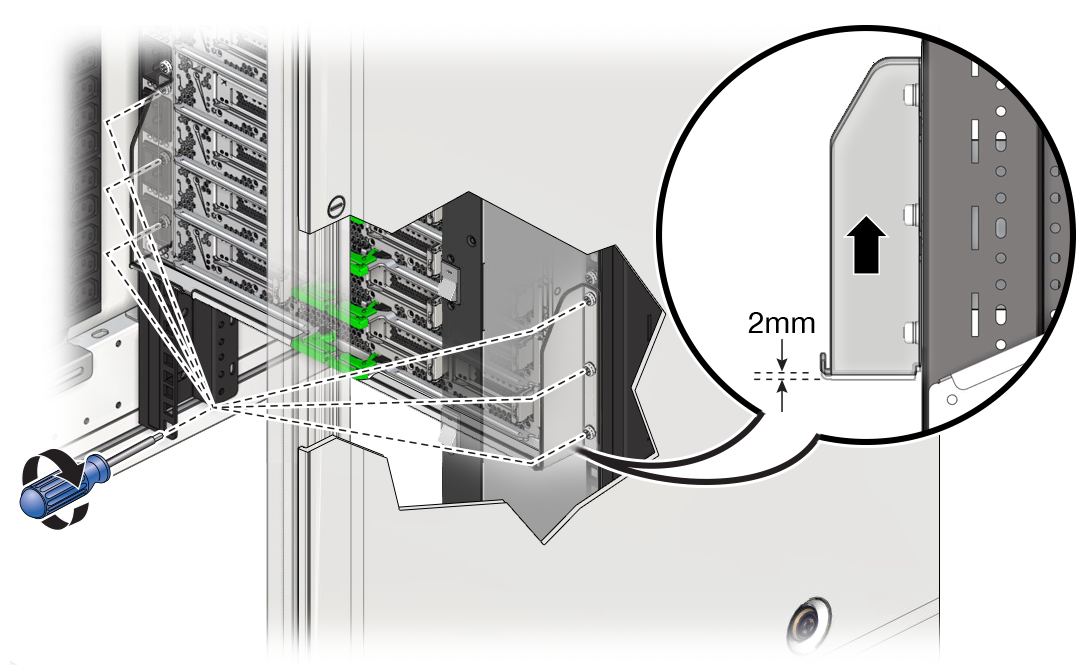

T30 톡스 스크류드라이버를 사용해서 하단 후면 브래킷에 있는 나사 4개를 느슨하게 풀고 브래킷을 섀시 쪽으로 밀어 올립니다. 하단 후면 브래킷의 각 측면에서 상단 나사를 확실히 조인 후 남은 나사 4개를 단단히 조입니다.
-
T30 톡스 스크류드라이버를 사용해서 하단 후면 브래킷의 상단 나사 2개를 분리하고 남은 나사 4개를 느슨하게 풉니다. 후면 하단 브래킷을 아래로 밀고 하단 나사 4개를 확실히 조입니다.
-

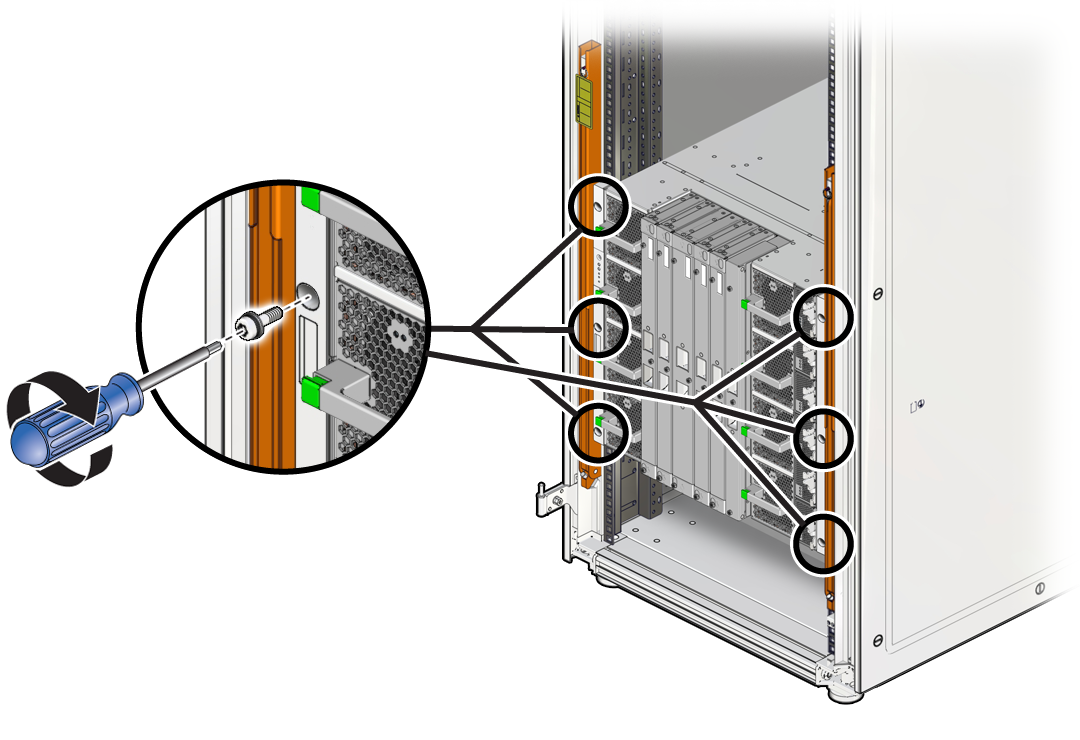

T30 톡스 스크류드라이버를 사용하고 M6 나사 6개를 사용해서 서버 전면 패널을 랙에 고정합니다(양 측면에 3개씩).
-
다음 단계를 반복해서 왼쪽 및 오른쪽 후면 브레이스를 설치합니다.
-

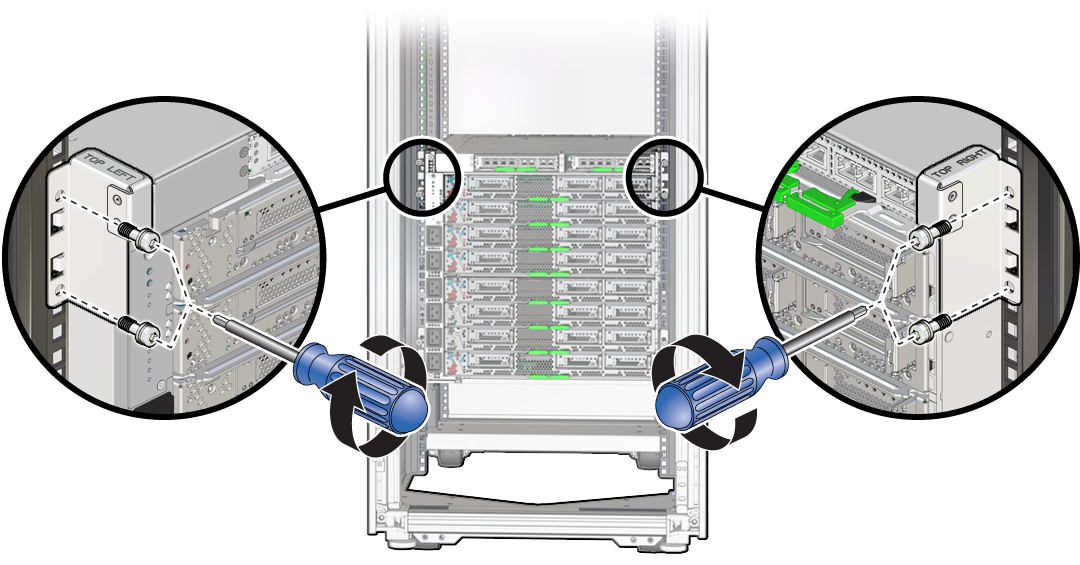

서버 상단 후면 모서리에 후면 브레이스를 배치하고 후면 RETMA 레일에 맞게 정렬합니다.
주 - 후면 브레이스는 랙 후면에서 봤을 때 "TOP LEFT" 및 "TOP RIGHT"로 표시됩니다.
-
T30 톡스 스크류드라이버를 사용하고 M6 나사 2개를 사용해서 후면 브레이스를 레일에 고정합니다.
주 - 나사를 조이기 전에 섀시의 상단 표면에 닿을 때까지 상단 후면 브래킷을 아래로 밉니다.
-
서버 상단 후면 모서리에 후면 브레이스를 배치하고 후면 RETMA 레일에 맞게 정렬합니다.
-
PCIe 카드와 같은 선택적인 하드웨어를 주문한 경우 이를 서버에 설치합니다.
자세한 내용은 선택적 구성 요소 설치 및 SPARC M7 Series Servers Service Manual 의 Servicing PCIe Cards를 참조하십시오.
-
설치를 계속해서 서버 전원 코드를 준비합니다.
독립형 서버 전원 코드 준비를 참조하십시오.
