SPARC M7 시리즈 서버 설치 설명서

SPP 케이블 연결 확인(SPARC M7-16 서버)

SPARC M7-16 서버에는 CMIOU 섀시 2개 및 스위치 섀시 1개가 포함됩니다. 각 CMIOU 섀시에는 SPP 2개가 포함되고, 스위치 섀시에는 SP 2개가 포함됩니다. SPP 4개는 공장에서 SP 2개에 케이블로 연결됩니다. SP 케이블을 연결하기 전에 SPP-SP 케이블이 연결되었고 올바르게 고정되었는지 확인합니다.

1. SPARC M7-16 서버에서 SPP 및 SP를 찾습니다.

   SPARC M7-16 서버 후면 구성 요소(설치)를 참조하십시오.

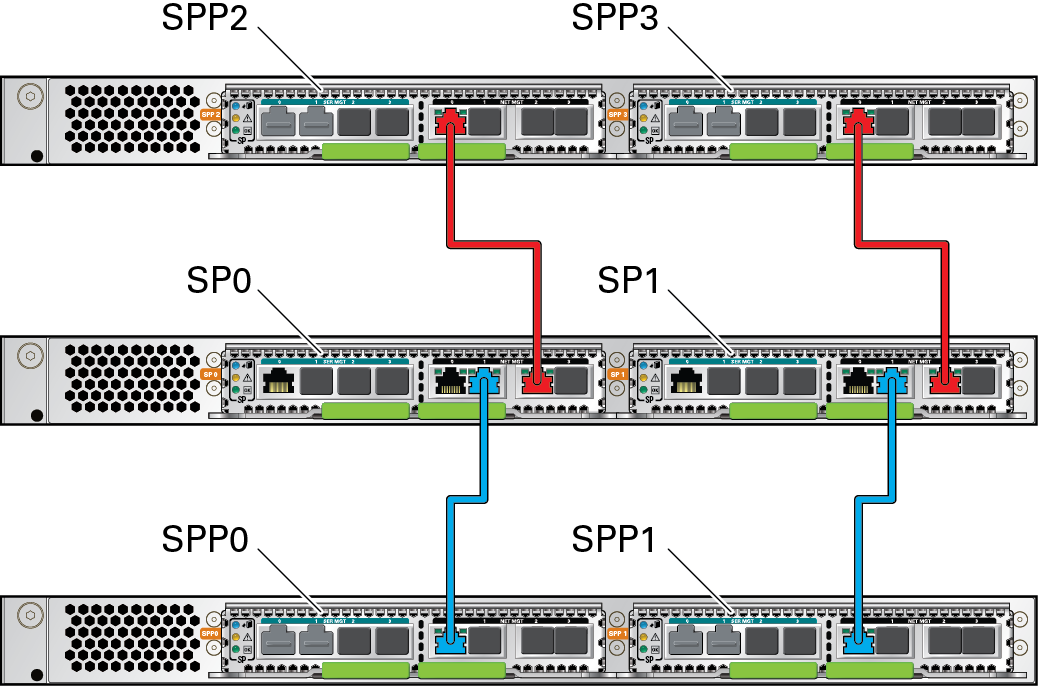

2. SPP가 SP에 안전하게 케이블로 연결되었는지 확인합니다.


   SPP 포트 SP 포트 SPP2 – NET MGT 0 SP0 – NET MGT 2 SPP3 – NET MGT 0 SP1 – NET MGT 2 SPP0 – NET MGT 0 SP0 – NET MGT 1 SPP1 – NET MGT 0 SP1 – NET MGT 1

관련 정보

• SPARC M7-16 서버 후면 구성 요소(설치)

• 하드웨어 구조 이해
