케이블 고정
주 - 고유 랙에 독립형 SPARC M7-8 서버를 설치한 경우 랙에 포함된 케이블 관리 장치를 사용하십시오. 지침은 랙 설명서를 참조하십시오.

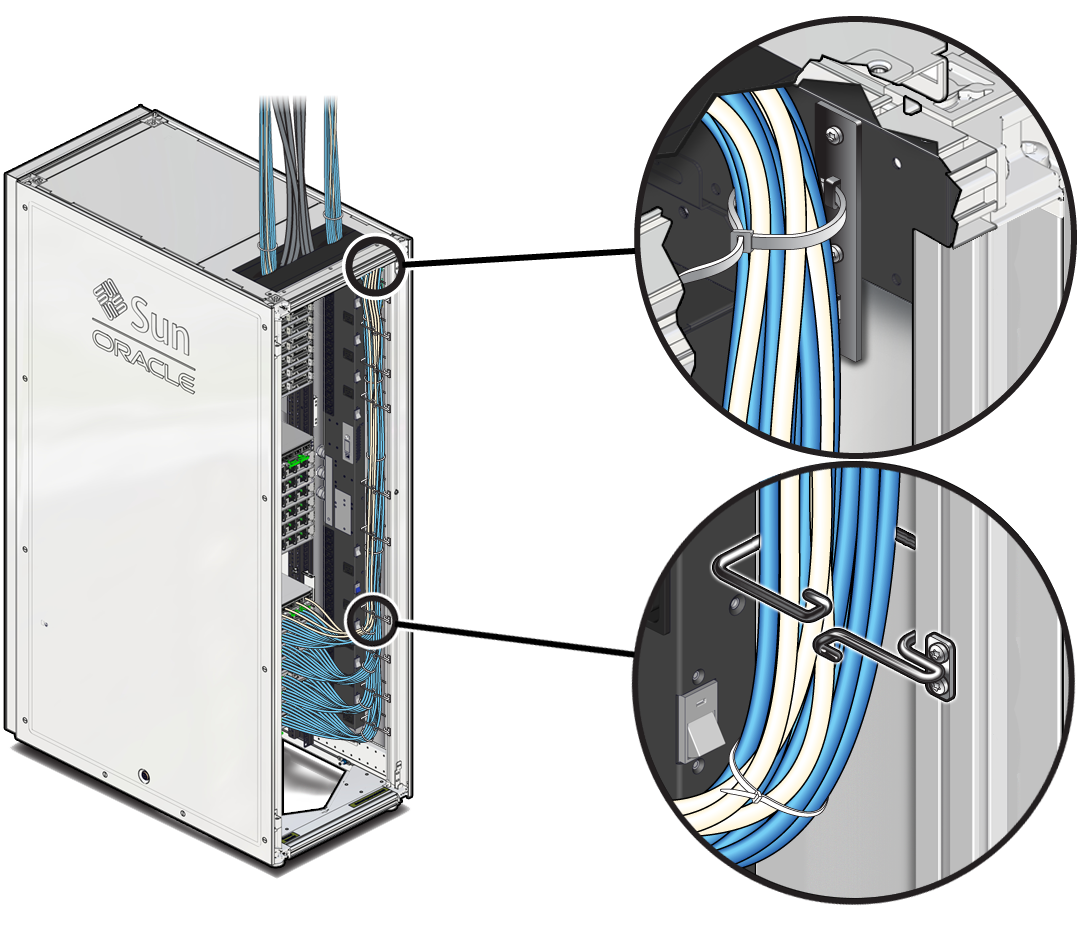

케이블을 서버에 연결한 후 케이블 채널 후크를 사용하여 서버 상단을 통해 위쪽으로 또는 서버 하단을 통해 아래쪽으로 케이블을 고정하고 지지합니다.
-
다음 작업을 완료했는지 확인합니다.
- 서버의 케이블 관리 장치 검토 – 케이블 관리 장치를 참조하십시오.
- 설치 현장에서 서버 고정 – 서버 고정을 참조하십시오.
- 서버 하단을 통해 케이블 경로를 지정하는 경우 바닥 개구부 준비 – 케이블 경로 지정 바닥 개구 사양을 참조하십시오.
- 모든 SP, 네트워크 및 데이터 케이블이 서버에 연결되었는지 확인 – SP 케이블 연결 및 네트워크 및 데이터 케이블 연결을 참조하십시오.
-
서버에서 케이블 경로 지정 방법을 결정합니다.
케이블은 상단 케이블 창을 통해 위쪽으로 경로를 지정하거나 서버 하단을 통해 아래쪽으로 경로를 지정할 수 있습니다. 대략적인 방향으로 케이블 경로 지정을 시작합니다. 2개의 케이블 경로 지정 예제를 보려면 후면 케이블 경로 지정 옵션을 참조하십시오.
-
케이블 채널에 설치된 케이블 채널 후크 개구를 통과하도록 케이블을 조심스럽게 삽입합니다.
케이블 채널 후크를 통해 케이블 경로를 지정할 때 케이블이 집히거나 손상되지 않도록 주의합니다.
-
서버 바깥으로 케이블 경로를 지정합니다.
상단 케이블 창을 통해 위쪽으로 또는 서버 하단을 통해 아래쪽으로 케이블 경로를 지정합니다.
-
타이 랩을 사용해서 랙 전체에서 케이블을 묶음으로 고정합니다.
케이블이 고정되었고 설치된 장비 및 PDU 회로 차단기 스위치에 닿지 않도록 경로가 지정되었는지 확인합니다. 케이블은 CMIOU 또는 SP 트레이와 같은 서비스 가능한 구성 요소 또는 모든 PDU 회로 차단기에 방해가 되지 않아야 합니다.
-
타이 랩을 사용해서 케이블을 타이 다운 브래킷에 고정합니다.
위쪽으로 경로를 지정할 때는 케이블이 고정되었고 랙의 장비에서 떨어진 상태로 경로가 지정되었는지 확인합니다.
-
서버 외부에 케이블을 고정합니다.
서버 외부에서 케이블을 고정하는 작업은 데이터 센터에서 사용 가능한 장치에 따라 달라집니다. 예를 들면 다음과 같습니다.
-
케이블 경로를 위쪽으로 지정할 때는 케이블을 케이블 트레이 또는 서버 위에 설치된 장치에 고정합니다.
-
케이블 경로를 아래쪽으로 지정할 때는 케이블을 서버 아래의 좁은 공간에 있는 설비 케이블 관리 장치에 연결합니다.
주 - 데이터 센터에서 케이블 경로 지정 및 고정에 대한 자세한 내용은 설비 관리자에게 문의하십시오. -
