설비 전원 콘센트
서버의 AC PDU 전원 코드에 연결하려면 6개의 전원 커넥터 또는 콘센트를 제공해야 합니다. 다음 그림은 적합한 암 커넥터 또는 콘센트의 핀 레이아웃을 보여줍니다.

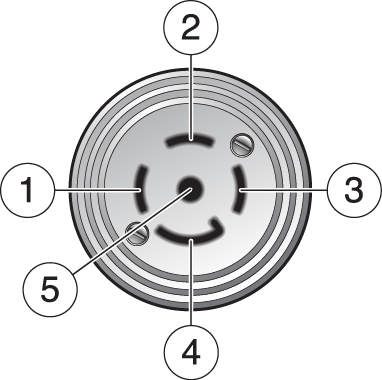

그림 3 저전압 PDU 전원 코드 AC 콘센트(NEMA L21-30R)
|
|
|
1
|
L1, R, X
|
|
2
|
L2, S, Y
|
|
3
|
L3, T, Z
|
|
4
|
중성 - 연결되지 않음
|
|
5
|
접지
|
|

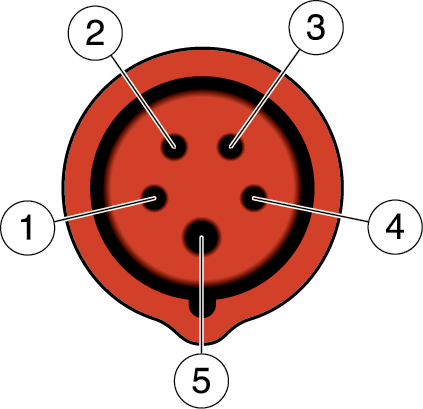

그림 4 고전압 PDU 전원 코드 AC 콘센트(516C6S)
|
|
|
1
|
L1, R, X
|
|
2
|
L2, S, Y
|
|
3
|
L3, T, Z
|
|
4
|
중성
|
|
5
|
접지
|
|
