SPARC M7 시리즈 서버 설치 설명서

(선택사항) PDU 관리 케이블 연결

네트워크를 통해 PDU 및 연결된 장비를 모니터할 수 있도록 선택적으로 직렬 및 네트워크 케이블을 PDU 측정 장치에 연결할 수 있습니다. PDU 측정 장치의 네트워크 연결을 구성하고 해당 웹 인터페이스를 사용하는 방법에 대한 지침은 Sun Rack II Power Distribution Unit User's Guide의 enhanced PDU 섹션을 참조하십시오.

1. 각 PDU에서 측정 장치를 찾습니다.

   측정 장치는 "Power Consumption Monitor"라고 표시되어 있으며 각 PDU의 중앙에 위치해 있습니다.

2. PDU 측정 장치의 SER MGT RJ-45 포트에서 터미널 장치로 범주 5(또는 이상) 케이블을 연결합니다.

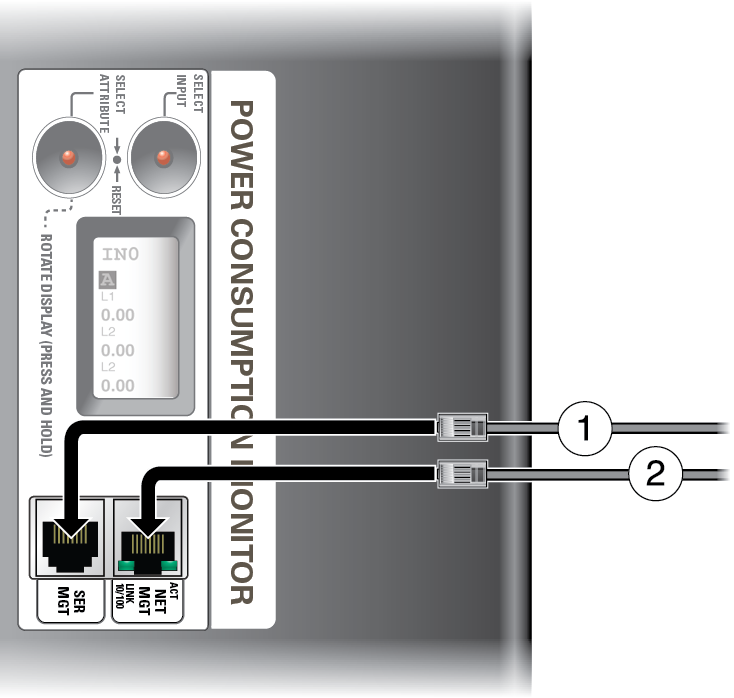

   번호 설명 1 직렬 케이블을 SER MGT 포트에 연결합니다. 2 네트워크 케이블을 NET MGT 포트에 연결합니다.

3. PDU 측정 장치의 NET MGT RJ-45 포트에서 네트워크 스위치 또는 허브로 범주 6(또는 이상) 케이블을 연결합니다.

   이러한 10/100Mbps NET MGT 포트는 네트워크 속도를 자동 협상합니다. 가능한 경우 이 케이블을 관리 네트워크에 연결해서 응용 프로그램 네트워크에서 측정 장치 네트워크 트래픽을 분리합니다.

관련 정보

• (선택사항) PDU 케이블 및 네트워크 주소

• Sun Rack II Power Distribution Unit User's Guide(http://www.oracle.com/goto/sunrackii/docs)
