SPARC M7 시리즈 서버 설치 설명서

인쇄 보기 종료

업데이트 날짜: 2016년 10월



RJ45 크로스오버 핀아웃

이 표를 사용하여 알맞은 크로스오버 케이블 또는 어댑터를 식별하십시오.
서버 측
터미널 측
신호
콘솔 포트(DTE) RJ-45
어댑터 DB-9 핀
어댑터 DB-25 핀
신호
RTS
1
8
5
CTS
DTR
2
6
6
DSR
TxD
3
2
3
RxD
접지
4
5
7
접지
접지
5
5
7
접지
RxD
6
3
2
TxD
DSR
7
4
20
DTR
CTS
8
7
4
RTS

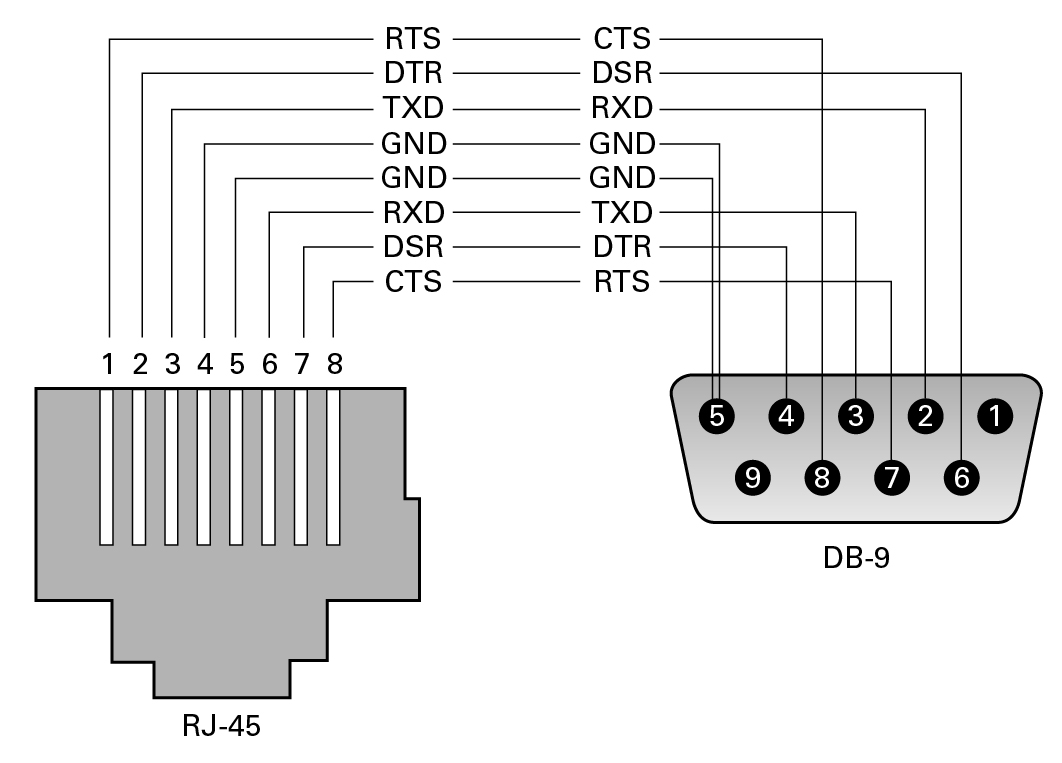

이 예는 RJ-45에서 DB-9로의 변환 다이어그램을 보여줍니다.

image:RJ-45에서 DB-9로의 변환을 보여주는 그림입니다.
