설비 전원 요구 사항

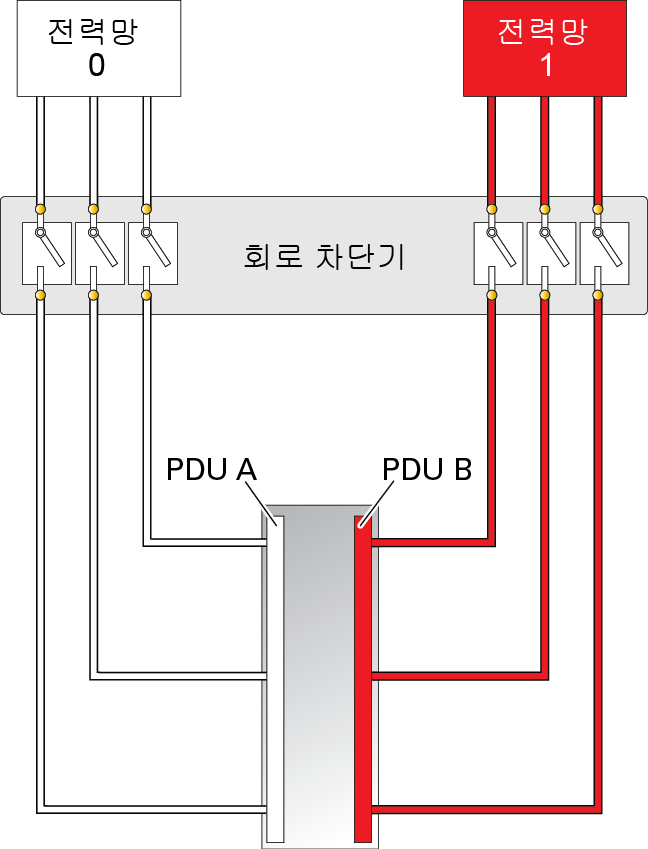

서버는 2개의 설비 전력망으로 전원을 공급 받도록 설계되었습니다. PDU A에서 하나의 전력망으로 3개의 전원 코드를 연결하고 PDU B에서 두번째 전력망으로 3개의 전원 코드를 연결합니다. (서버 후면을 바라볼 때 PDU A는 왼쪽에 있고 PDU B는 오른쪽에 있습니다.) 서버를 작동할 때는 전원 코드가 6개 모두 연결되어 있어야 합니다.
주 - 이러한 이중 전원 공급 설정에서는 서버에 연결된 모든 전원 코드가 전원을 공급하는 데 사용되고 전력 부하가 균형 조정됩니다. 전력 부하가 전원 공급 장치 용량의 5%를 넘으면 전력 부하가 ∓10%로 균형 조정됩니다.
3상, 사인파 무정전 전원 공급 장치를 사용하면 1개의 설비 전원으로부터 2개의 개별 전력망을 만들 수 있습니다.
심각한 결함을 방지하려면 서버에 충분한 전원이 공급되도록 입력 전원을 디자인해야 합니다. 서버에 전원을 공급하는 모든 전원 회로에 전용 회로 차단기를 사용하십시오.
전기 작업 및 설치 시에는 해당 지역, 주 또는 국가의 전기 규정을 준수해야 합니다. 해당 건물에 공급되는 전원의 유형을 알려면 설비 관리자나 공인 전기 기술자에게 문의하십시오.

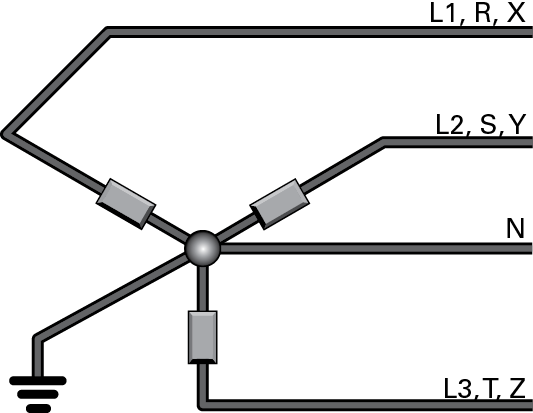

3상 AC 전원은 중심점 접지의 별모양 구성(IEC 60950 기준 TN-C 유형)이어야 합니다. 26kVA PDU를 사용하는 경우 서버 전원이 위상-위상으로 제공되므로, 5선 전원 코드의 중성 선은 연결되지 않습니다. 33kVA PDU를 사용할 때 서버는 위상-중성으로 전원이 공급되므로, 5선 전원 코드의 중성 선이 PDU 내부에 연결됩니다.
