전원 코드와 PDU 관계(SPARC M7-8)
랙 마운트 SPARC M7-8 서버는 공장에서 Sun Rack II 1242 랙에 설치된 서버 1개를 제공합니다. Sun Rack II 1242 랙에는 최대 3개의 SPARC M7-8 서버가 포함될 수 있으므로 동일한 랙에 독립형 서버를 최대 2개 더 설치할 수 있습니다. 적절한 설치 위치는 Sun Rack II에서 SPARC M7-8 서버 위치를 참조하십시오.

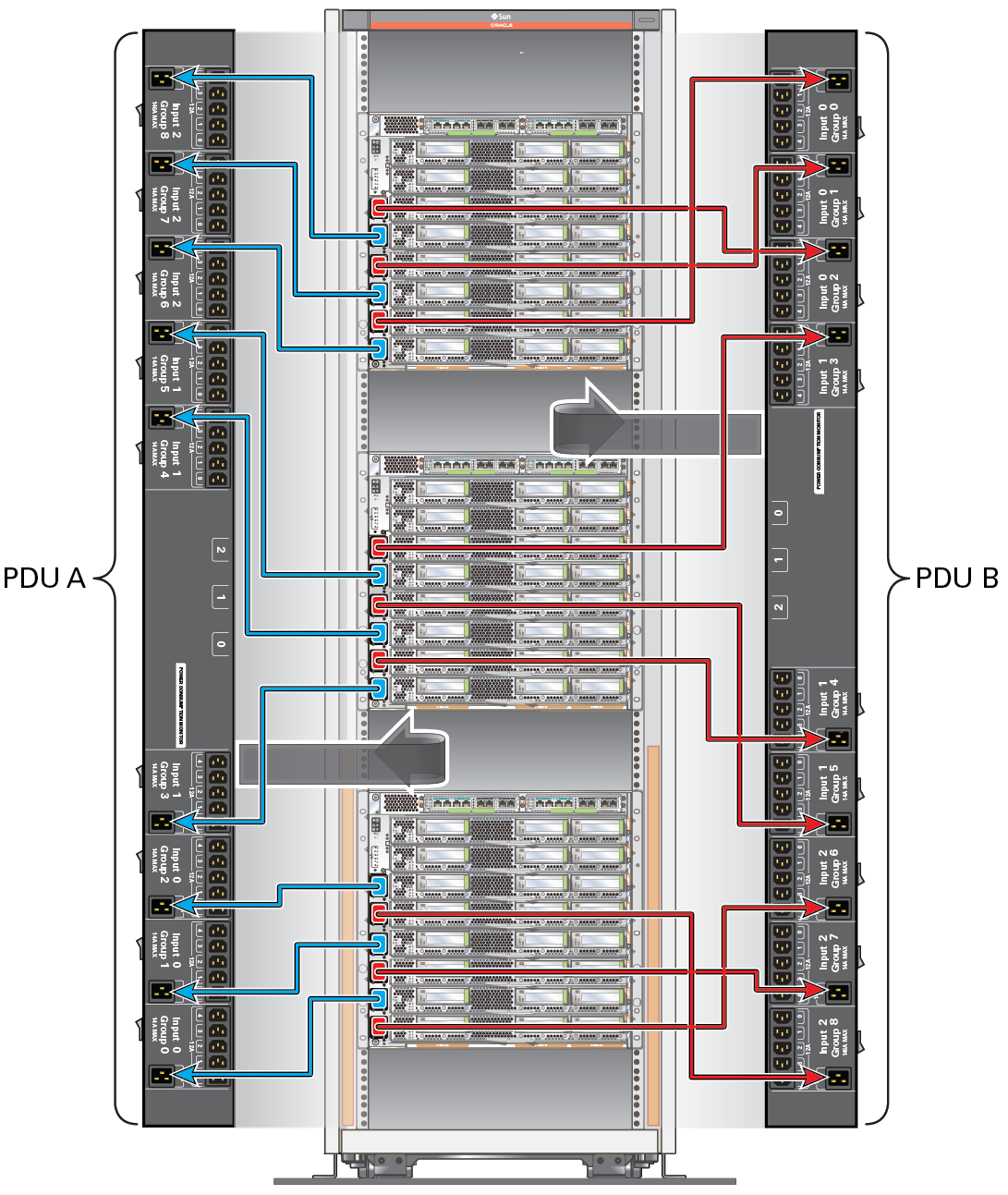

랙 후면을 바라볼 때 SPARC M7-8 서버 전원 코드와 PDU 연결은 다음과 같습니다.
표 3 세번째 SPARC M7-8 서버 전원 코드 연결(상단)
|
|
|
|
|
5
|
5
|
PDU B 그룹 2
|
1
|
|
4
|
4
|
PDU A 그룹 8
|
0
|
|
3
|
3
|
PDU B 그룹 1
|
1
|
|
2
|
2
|
PDU A 그룹 7
|
0
|
|
1
|
1
|
PDU B 그룹 0
|
1
|
|
0
|
0
|
PDU A 그룹 6
|
0
|
|
표 4 두번째 SPARC M7-8 서버 전원 코드 연결(가운데)
|
|
|
|
|
5
|
5
|
PDU B 그룹 3
|
1
|
|
4
|
4
|
PDU A 그룹 5
|
0
|
|
3
|
3
|
PDU B 그룹 5
|
1
|
|
2
|
2
|
PDU A 그룹 4
|
0
|
|
1
|
1
|
PDU B 그룹 4
|
1
|
|
0
|
0
|
PDU A 그룹 3
|
0
|
|
표 5 랙 마운트 SPARC M7-8 서버 전원 코드 연결(하단)
|
|
|
|
|
5
|
5
|
PDU A 그룹 2
|
0
|
|
4
|
4
|
PDU B 그룹 8
|
1
|
|
3
|
3
|
PDU A 그룹 1
|
0
|
|
2
|
2
|
PDU B 그룹 7
|
1
|
|
1
|
1
|
PDU A 그룹 0
|
0
|
|
0
|
0
|
PDU B 그룹 6
|
1
|
|
