SP 케이블 연결
직렬 및 네트워크 케이블을 두 SP에 연결해야 합니다.
-
서버 후면에서 2개의 SP를 찾습니다.
-
SPARC M7-8 서버에서 두 SP는 서버 상단에 있습니다. SPARC M7-8 서버 후면 구성 요소(설치)를 참조하십시오.
-
SPARC M7-16 서버에서 두 SP는 스위치 섀시 상단에 있습니다. SPARC M7-16 서버 후면 구성 요소(설치)를 참조하십시오.
-
-
SP0 및 SP1 SER MGT 0 포트의 범주 5(또는 이상) 케이블을 별도의 터미널 장치에 연결합니다.
각 직렬 케이블을 서로 다른 터미널 장치에 연결하면 한 터미널 장치가 실패할 경우를 대비해서 중복성을 제공합니다.
주 - 각 SP에는 0~3까지 레이블이 지정된 4개의 SER MGT 포트가 있습니다. 직렬 케이블을 각 SP의 SER MGT 포트 0에 연결합니다. 사용되지 않는 포트는 포트 덮개로 막혀 있습니다.

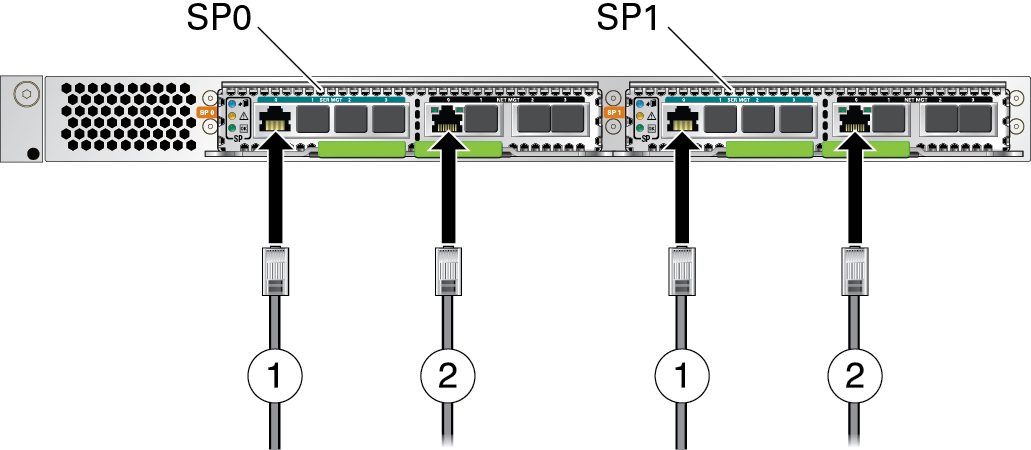

번호설명1직렬 케이블을 SP SER MGT 0 포트에 연결합니다.2네트워크 케이블을 SP NET MGT 0 포트에 연결합니다. -
SP0 및 SP1 NET MGT 0 RJ-45 포트의 범주 6(또는 이상) 케이블을 별도의 네트워크 스위치 또는 허브에 연결합니다.
1GbE 네트워크 속도를 얻으려면 1000BASE-T 네트워크를 지원하는 범주 6(또는 이상) 케이블 및 네트워크 장치를 사용하십시오. 이러한 10/100/1000Mbps NET MGT 포트는 네트워크 속도를 자동 협상합니다.
주 - 각 SP에는 0~3까지 레이블이 지정된 4개의 NET MGT 포트가 있습니다. 네트워크 케이블을 각 SP의 NET MGT 포트 0에 연결합니다. SPARC M7-16 서버에서 일부 NET MGT 포트는 서버에서 SPP에 케이블로 연결됩니다. 사용되지 않는 포트는 포트 덮개로 막혀 있습니다.
