결함이 있는 ZS4-4 메모리 모듈 식별

언어:

DIMM 교체는 콜드 스왑 절차이므로 스토리지 컨트롤러에서 전원을 제거해야 합니다. 다음 절차를 수행하여 결함이 있는 ZS4-4 메모리 모듈을 식별할 수 있습니다.

일반 메모리 결함을 식별하려면 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동한 다음 컨트롤러의 오른쪽 화살표 아이콘을 누르십시오. 그런 다음 DIMM을 누르고 주황색 아이콘으로 표시된 결함이 있는 모듈의 ID를 기록합니다. 컨트롤러 그림에서 메모리 모듈의 위치를 강조 표시하려면 모듈 ID를 누릅니다. 결함이 있는 모듈의 세부정보를 보려면 해당 정보 아이콘을 누른 후 Active Problems(활성 문제)를 누릅니다.
컨트롤러 전원 끄기에 설명된 전원 끄기 방법 중 하나로 컨트롤러를 종료합니다.

스토리지 컨트롤러의 후면 패널에서 AC 전원 코드를 분리합니다.

주의 - 시스템에는 항상 3.3 VDC 대기 전원이 공급되므로, 콜드 서비스 대상 구성요소에 액세스하려면 먼저 전원 코드의 플러그를 뽑아야 합니다.

랙에서 컨트롤러 확장에 설명된 대로 랙에서 컨트롤러를 확장합니다.
컨트롤러 윗면 덮개 분리에 설명된 대로 윗면 덮개를 분리합니다.

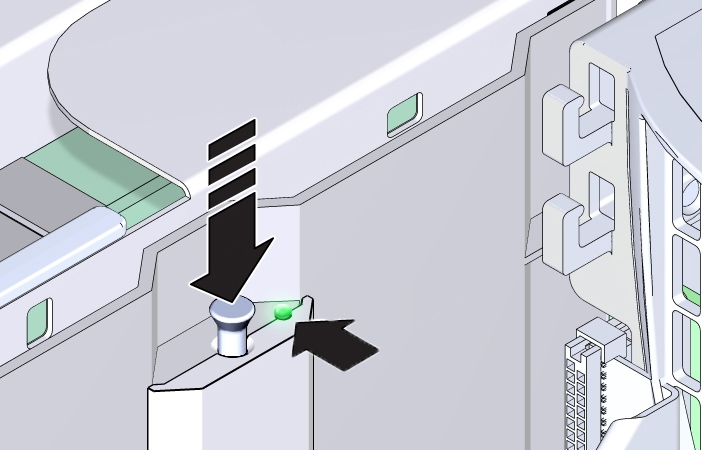

결함이 있는 구성요소를 찾으려면 먼저 결함 확인 버튼을 길게 눌러 확인 회로를 사용할 수 있는지 확인합니다. 결함 확인 버튼은 냉각 영역 1과 냉각 영역 2 사이의 칸막이에 있습니다. 확인 회로를 사용할 수 있는 경우 이 버튼 옆에 있는 전원 LED는 녹색입니다.
- 메모리 라이저 카드에서 장애가 발생한 경우 ZS4-4 메모리 라이저 카드 교체에서 분리 및 설치 지침을 참조하십시오.
- DIMM에서 장애가 발생한 경우 ZS4-4 DIMM 교체에서 분리 및 설치 지침을 참조하십시오.

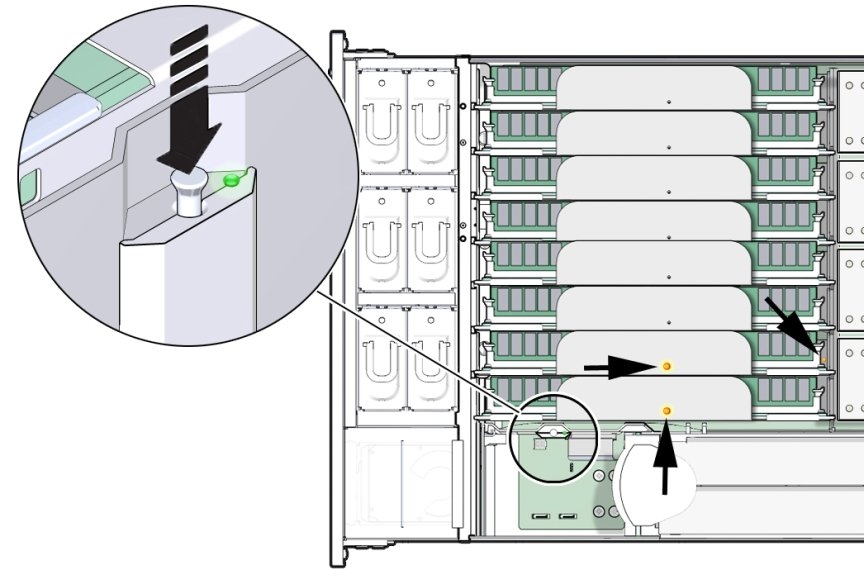

- CPU에서 장애가 발생한 경우 고장난 CPU와 연관된 두 메모리 라이저 카드에 대한 LED가 켜집니다. 다음 예에서는 메모리 라이저 카드 P0/MR0 및 P0/MR1에 대한 결함 표시기와 CPU, P0에 대한 결함 표시기가 켜진 모습을 보여줍니다.
주의 - CPU는 FRU(현장 교체 가능 장치)이므로 숙련된 Oracle Service 기술자가 교체해야 합니다.
