Oracle^® ZFS Storage Appliance 고객 서비스 설명서, 릴리스 OS8.8.x

ZS5-2 PCIe 카드 구성

ZS5-2 컨트롤러는 6개의 PCIe Gen3 확장 슬롯이 장착되어 있습니다. 이러한 슬롯 중 하나는 항상 외부 HBA 전용으로 사용되며, 다른 하나는 클러스터 인터페이스 카드용으로 예약됩니다. 남은 슬롯은 추가적인 외부 HBA 또는 일부 클라이언트측 어댑터 중 하나에 사용할 수 있습니다.

ZS5-2 기본 구성에는 다음 PCIe 카드가 포함되어 있습니다.

• 1개의 4포트(4x4) SAS 외부 HBA(슬롯 2)

• 1개의 클러스터 인터페이스 카드(슬롯 4)

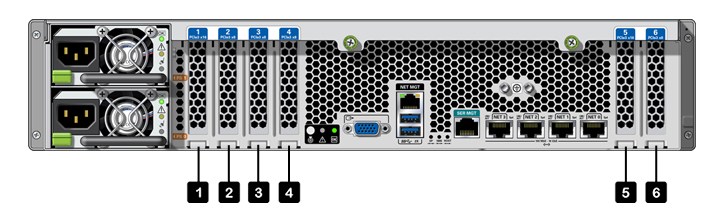

다음 그림은 PCIe I/O 슬롯 번호를 보여줍니다.

PCIe 슬롯 순서 - 선택적인 PCIe 카드를 다음 순서로 설치합니다.

1. 추가 4x4 SAS HBA 카드를 슬롯 6에 설치합니다.

2. 선택사항인 이중 포트 QDR 40Gb InfiniBand HCA 카드를 슬롯 5, 슬롯 1, 슬롯 3, 슬롯 6에 차례로 설치합니다.

3. 선택사항인 이중 포트 16Gb FC HBA 카드를 슬롯 5, 슬롯 1, 슬롯 3, 슬롯 6에 차례로 설치합니다.

4. 선택사항인 이중 포트 40GbE NIC 카드를 슬롯 5, 슬롯 1, 슬롯 3, 슬롯 6에 차례로 설치합니다.

5. 선택사항인 이중 포트 10Gb 이더넷 카드를 슬롯 5, 슬롯 1, 슬롯 3, 슬롯 6에 차례로 설치합니다.

6. 선택사항인 이중 포트 10GBASE-T NIC 카드를 슬롯 5, 슬롯 1, 슬롯 3, 슬롯 6에 차례로 설치합니다.
