Oracle® ZFS Storage Appliance 고객 서비스 설명서, 릴리스 OS8.8.x

인쇄 보기 종료

업데이트 날짜: 2021년 8월



ZS9-2 내부 구성요소

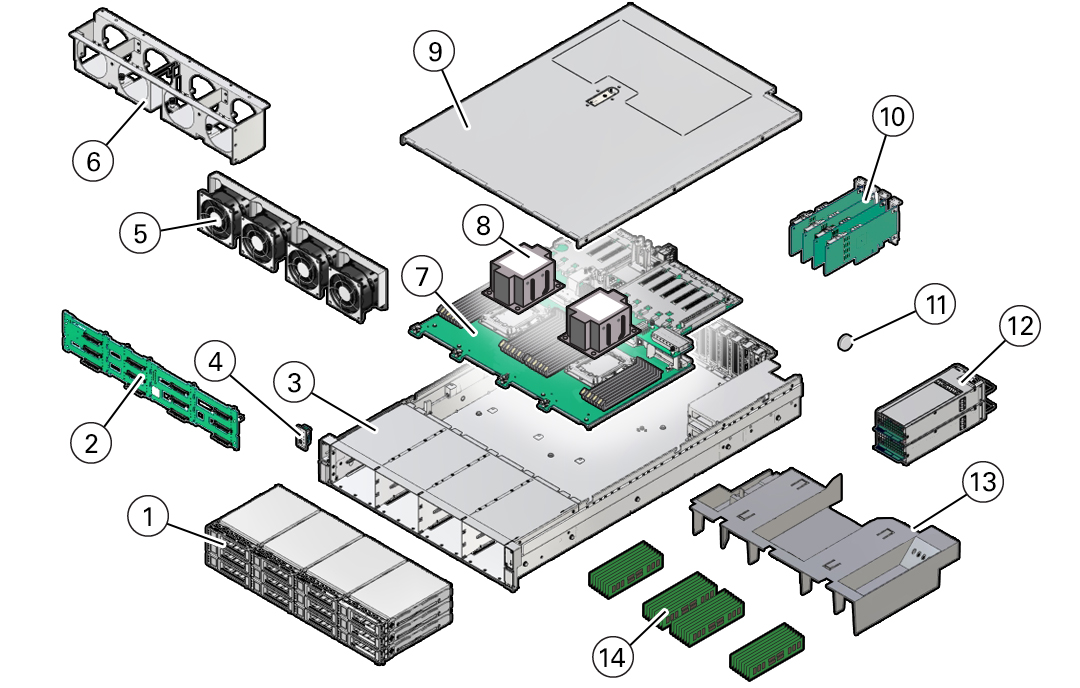

ZS9-2 컨트롤러의 주요 구성요소는 다음 그림과 범례에 나와 있습니다.

image:시스템 구성요소를 분해된 모습으로 보여주는 그림입니다.
그림 범례
설명
1
시스템 디스크 2개, 필러 패널 10개
2
디스크 백플레인
3
시스템 섀시
4
전면 LED 표시기 모듈 및 온도 센서
5
팬 모듈
6
팬 트레이
7
마더보드 조립품
8
프로세서 및 방열판
9
윗면 덮개
10
PCIe 카드
11
시스템 배터리
12
전원 공급 장치
13
에어 배플
14
DIMM

ZS9-2 스토리지 드라이브

이 절에서는 스토리지 드라이브 상태 표시등의 위치와 기능에 대해 설명합니다.

image:스토리지 드라이브 전면 패널을 보여주는 그림입니다.
콜아웃
설명
1
제거 준비(파란색)
2
서비스 작업 요청(주황색)
3
OK/작동(녹색)

ZS9-2 팬 모듈

팬 모듈은 ZS9-2 컨트롤러 전면 방향에서 CPU와 드라이브 트레이 사이에 있습니다. 팬 모듈은 왼쪽에서 오른쪽 방향으로 지정됩니다. 다음 그림에 표시된 것과 같이, 팬 모듈 4개는 FMO, FM1, FM2, FM3로 지정됩니다.

image:팬 모듈 및 연관된 상태 표시기의 위치를 보여주는 그림입니다.
LED 색상 및 상태 의미
주황색 – 팬 모듈에 결함이 있습니다. 시스템에서 팬 모듈 결함을 발견할 경우 전면 위쪽 팬 LED와 전면 및 후면 패널 결함-서비스 요청 LED도 켜집니다.
꺼짐 – 팬 모듈이 작동 중입니다(OK).

ZS9-2 전원 공급 장치

전원 공급 장치 2개는 컨트롤러의 오른쪽(컨트롤러 전면 기준)에 있으며 위쪽에서 아래쪽 방향으로 지정됩니다. 전원 공급 장치는 컨트롤러의 후면에서 액세스할 수 있습니다. 다음 그림에 표시된 것과 같이, 위쪽이 PS 1이고 아래쪽이 PS 0입니다.

image:PS0 및 PS1을 보여주는 그림입니다.
콜아웃
설명
1
전원 공급 장치 0
2
전원 공급 장치 1

전원 공급 장치가 2개일 경우 전원 공급 장치 중 하나에서 오류가 발생할 때 컨트롤러가 작동할 수 있어 중복성이 보장됩니다. 그러나 컨트롤러가 한 개의 전원 공급 장치에서 작동할 경우 중복성이 보장되지 않으므로, 예상치 않은 종료와 데이터 손실이 발생할 가능성이 높습니다. 전원 공급 장치 또는 중복 구성의 일부인 구성요소에서 오류가 발생할 경우 즉시 교체하십시오.

image:전원 공급 장치 상태 표시기를 보여주는 그림입니다.
콜아웃
설명
1
PS(전원 공급 장치) 1
2
PS 1 상태 표시기: 결함-서비스 요청 LED: 주황색, AC 전원 입력 및 DC 전원 출력 OK LED: 녹색
3
PS 0
4
PS 0 상태 표시기: 결함-서비스 요청 LED: 주황색, AC 전원 입력 및 DC 전원 출력 OK LED: 녹색

ZS9-2 DIMM

각 프로세서(P0 및 P1)에는 8개의 메모리 채널로 구성된 DIMM 슬롯이 16개 있습니다. 각 메모리 채널은 두 개의 DIMM 슬롯 즉, 검은색 DIMM 슬롯(채널 슬롯 0)과 흰색 DIMM 슬롯(채널 슬롯 1)로 구성됩니다.

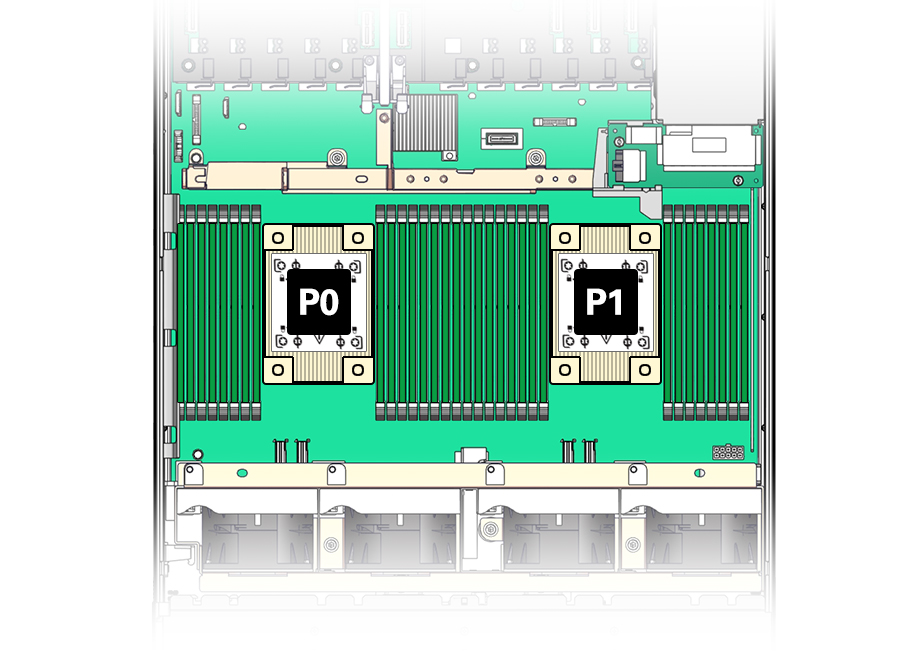

DIMM 및 프로세서의 물리적 레이이아웃은 다음 그림에 표시되어 있습니다. 컨트롤러를 전면에서 봤을 때 프로세서 0(P0)은 왼쪽에 있습니다.

image:DIMM 및 프로세서 레이아웃을 보여주는 그림입니다.

다음 표는 메모리 채널 및 연관된 DIMM 슬롯을 보여줍니다.

메모리 채널
DIMM 슬롯 0(검정색)
DIMM 슬롯 1(흰색)
0
D9
D8
1
D11
D10
2
D13
D12
3
D15
D14
4
D6
D7
5
D4
D5
6
D2
D3
7
D0
D1

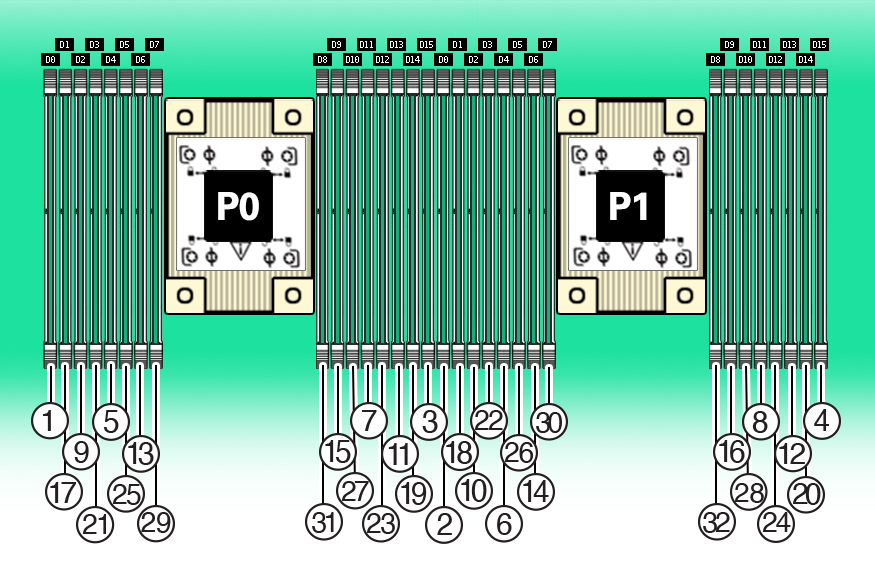

다음 그림에 표시된 것과 같이, DIMM 슬롯은 D0~D7(각 프로세서의 왼쪽에 있음) 및 D8~D15(각 프로세서의 오른쪽에 있음)로 표시되어 있습니다. 각 프로세서에서 검은색 슬롯은 D0, D2, D4, D7, D9, D11, D13, D15입니다. 마찬가지로 각 프로세서에서 흰색 슬롯은 D1, D3, D5, D6, D8, D10, D12, D14입니다.

image:각 프로세서의 DIMM 슬롯 번호를 보여주는 그림입니다.

다음 표에서는 Oracle ZFS Storage ZS9-2에 대해 지원되는 메모리 구성에 대해 설명합니다. 중급 모델은 8개 또는 16개의 DIMM을 지원하고, 고급 모델은 32개의 DIMM을 지원합니다. 모든 DIMM은 용량이 64GB입니다. 표에 표시된 DIMM 위치는 P0 및 P1 프로세서(예: P0/D2,P0/D6,P0/D9,P0/D13 및 P1/D2,P1/D6,P1/D9,P1/D13)에 모두 적용됩니다.

구성
설치된 DIMM 합계
채워진 DIMM 슬롯
DRAM 용량
설명
Oracle Storage ZS9-2 중급 모델, 낮은 메모리 구성
8
D2, D6, D9, D13
512GB
검은색 소켓이 채워져 있음
Oracle Storage ZS9-2 중급 모델, 높은 메모리 구성
16
D2, D6, D9, D13
D3, D7, D8, D12
1024GB
검은색 소켓이 채워져 있음
흰색 소켓이 채워져 있음
Oracle Storage ZS9-2 고급 모델
32
D0, D2, D4, D6, D9, D11, D13, D15
D1, D3, D5, D7, D8, D10, D12, D14
2048GB
검은색 소켓이 채워져 있음
흰색 소켓이 채워져 있음

ZS9-2 스토리지 드라이브

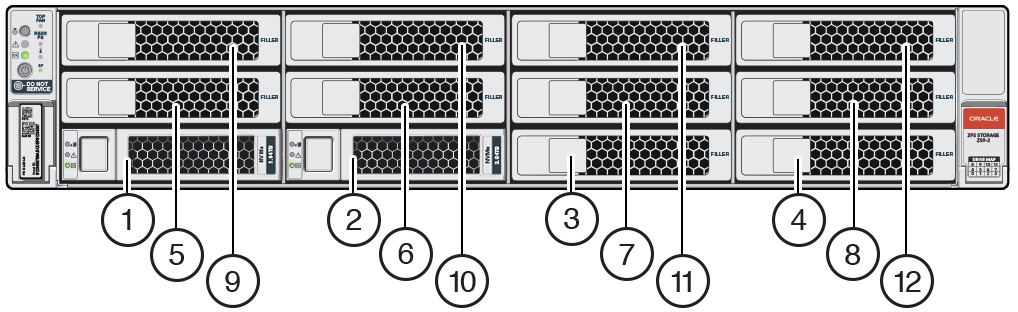

중복된 미러링 드라이브를 포함한 스토리지 드라이브 슬롯 중 두 개만 시스템 부트용으로 사용됩니다. 이 슬롯은 왼쪽 아래(시스템 디스크 0)부터 오른쪽(시스템 디스크 1) 방향으로 연속으로 사용되고 지정됩니다. 그 외의 모든 스토리지 드라이브 슬롯에는 다음 그림에 표시된 것과 같이 필러 패널이 포함되어 있습니다. 드라이브 슬롯은 왼쪽에서 오른쪽, 위쪽에서 아래쪽으로 번호가 매겨집니다.

image:ZS9-2 전면 패널 구성요소를 보여주는 그림입니다.
1 시스템 디스크 0
2 시스템 디스크 1
3 필러 패널
4 필러 패널
5 필러 패널
6 필러 패널
7 필러 패널
8 필러 패널
9 필러 패널
10 필러 패널
11 필러 패널
12 필러 패널

ZS9-2 CPU

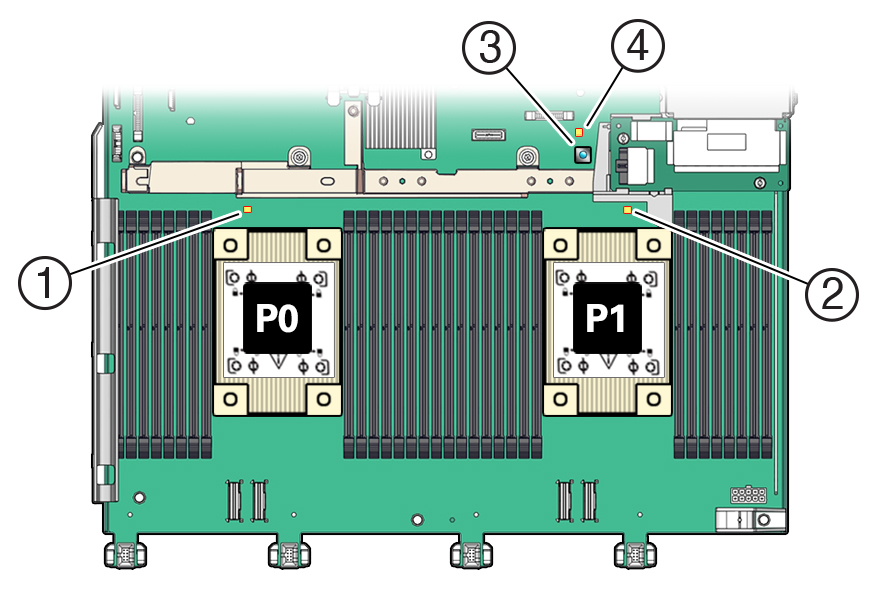

두 개의 CPU 소켓은 팬 모듈 뒤의 배플 아래와 PCIe 슬롯 앞에 있습니다. 컨트롤러의 전면에서 봤을 때 가장 왼쪽 소켓이 P0으로 지정되고 가장 오른쪽 소켓이 P1으로 지정됩니다.

  • 프로세서 결함 LED가 꺼져 있다면 프로세서가 제대로 작동하는 것입니다.

  • 프로세서 결함 LED가 켜져 있다면(주황색) 프로세서에 결함이 있는 것이므로 교체해야 합니다.

image:결함 확인 버튼을 눌러 결함이 있는 프로세서를 식별하는 방법을 보여주는 그림입니다.
콜아웃
설명
1
프로세서 0 결함 LED
2
프로세서 1 결함 LED
3
결함 확인 버튼
4
결함 확인 회로 정상 LED
