Oracle^® ZFS Storage Appliance 고객 서비스 설명서, 릴리스 OS8.8.x

ZS5-2 시스템 배터리 교체

배터리를 분리하는 것은 콜드 서비스 작업입니다. 배터리를 분리하기 전에 반드시 어플라이언스의 전원을 꺼야 합니다. 시스템이 클러스터화된 구성인 경우를 제외하고, 스토리지에 액세스할 수 없습니다.

전원이 꺼져 네트워크 연결이 끊긴 경우 스토리지 컨트롤러가 적절한 시간 동안 유지되지 않으면 배터리를 교체해야 합니다. 금속이 아닌 소형 스크루드라이버(1번 일자) 또는 이와 동등한 드라이버가 필요합니다. 다음 절차를 수행하여 ZS5-2 배터리를 교체할 수 있습니다.

1. 컨트롤러 전원 끄기에 설명된 대로 스토리지 컨트롤러의 전원을 끕니다.
2. 스토리지 컨트롤러의 후면 패널에서 AC 전원 코드를 분리합니다.

   ---

   주의  -  시스템에는 항상 3.3 VDC 대기 전원이 공급되므로, 콜드 서비스 대상 구성요소에 액세스하려면 먼저 전원 코드의 플러그를 뽑아야 합니다.

   ---

3. 랙에서 컨트롤러 확장에 설명된 대로 랙에서 컨트롤러를 확장합니다.
4. 컨트롤러 윗면 덮개 분리에 설명된 대로 윗면 덮개를 분리합니다.
5. 공기 배출구를 분리합니다.

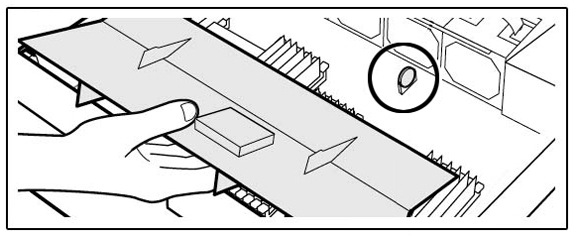

6. 배터리를 분리하려면 배터리를 왼쪽으로 약간 기울여(a) 함 밖으로 들어 올립니다(b).

7. 배터리를 따로 보관합니다.
8. 교체용 배터리를 함에 맞춥니다.


   배터리 양극(+)이 왼쪽을 향합니다.

9. 딸깍 소리가 날 때까지 배터리를 함에 끼웁니다.
10. 공기 배출구를 설치합니다.
11. 섀시에 윗면 덮개를 다시 덮고 윗면 덮개 후면에 고정 나사 2개를 조입니다.
12. 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 천천히 랙쪽으로 밀어 정상적인 랙 위치로 되돌려 놓습니다.
13. 이전에 추가한 레이블을 참조하여 모든 케이블을 원래 포트에 다시 연결합니다. 케이블 연결에 대한 자세한 내용은 Oracle ZFS Storage Appliance 케이블 연결 설명서를 참조하십시오.
14. 전원 공급 장치에 전원 코드를 연결합니다.
15. 대기 전원이 켜져 있는지 확인합니다. 전원 코드를 꽂고 약 2분 후에 전면 패널의 전원/OK 상태 표시기가 깜박입니다.
16. 스토리지 컨트롤러 전면 패널에 있는 오목한 전원 버튼을 눌렀다 놓습니다. 전원 버튼 옆에 있는 전원/OK 상태 표시기에 불이 켜진 상태로 유지됩니다.
17. 시스템 부트가 완료되면 로그인한 후 BUI 시계 작업의 단계를 수행하여 시간을 설정합니다.

    자세한 내용은 Setting Clock Synchronization (BUI) in Oracle ZFS Storage Appliance Administration Guide, Release OS8.8.x을 참조하십시오.
