ZS4-4 HDD 또는 SSD 교체

HDD 및 SSD는 핫 스왑 가능 구성요소이므로, 스토리지 컨트롤러가 실행 중인 동안 다른 하드웨어 기능에 영향을 주지 않으면서 분리하고 설치할 수 있습니다. 다음 절차를 수행하여 ZS4-4 HDD 또는 SSD를 교체할 수 있습니다.


주 -  오류가 발생한 드라이브가 여러 개 있는 경우 한 번에 하나씩만 교체하십시오. 여러 개의 드라이브를 연속해서 빠르게 분리할 경우 하드웨어/풀 결함이 발생합니다. 또한 디스크 펌웨어 업그레이드가 수행되는 중에는 풀 구성 작업을 수행하지 마십시오. 업그레이드가 진행 중인지 확인하려면 BUI에서 Maintenance(유지 관리) > System(시스템)으로 이동하거나 CLI에서 maintenance system updates로 이동합니다.
  1. 결함이 있는 HDD 또는 SSD를 식별합니다.
    • 물리적으로 시스템 앞에 있지 않은 경우 BUI에서 Maintenance(유지 관리) > Hardware(하드웨어)로 이동하고 컨트롤러의 세부정보 보기를 엽니다. 결함이 있는 드라이브는 황갈색 또는 황갈색 위 파란색(제거 준비됨) 상태 아이콘으로 표시됩니다. 결함이 있는 드라이브의 ID를 확인합니다. 테이블에서 해당 드라이브 항목을 눌러서 컨트롤러 그림에서 드라이브 위치를 강조 표시합니다. 결함이 있는 드라이브의 세부정보를 보려면 해당 정보 아이콘을 누른 후 Active Problems(활성 문제)를 누릅니다.

    • 물리적으로 시스템 앞에 있는 경우 HDD 또는 SSD의 황갈색 서비스 작업 요청 표시기가 켜져 있어야 합니다. 또한 BUI에서 로케이터 아이콘(image:찾기 아이콘 )을 눌러 결함이 있는 드라이브의 로케이터 LED를 켤 수 있습니다.

  2. 결함이 있는 드라이브를 제거할 준비가 되었는지 확인합니다.

    주의  -  제거 준비가 완료되기 전에 드라이브를 제거하면 데이터 손실이 발생할 수 있습니다.


    다음 방식 중 하나를 사용하여 결함이 있는 드라이브를 제거할 준비가 되었는지 확인합니다.

    • 시스템 드라이브 LED에 표시된 것과 같이 결함이 있는 드라이브에서 제거 준비 LED가 켜집니다.

    • BUI에서:

      • Maintenance(유지 관리) > Hardware(하드웨어)의 세부정보 보기에서 결함이 있는 드라이브의 상태 아이콘이 황갈색에서 황갈색 위 파란색으로 변경되었습니다.

      • 결함이 있는 드라이브의 Component Details(구성요소 세부정보) 창(image:정보 아이콘을 보여주는 이미지입니다. 정보 아이콘 누름)에 제거 준비 등록 정보에 대한 값으로 Yes(예)가 표시됩니다.

    • CLI(및 RESTful API)에서 결함이 있는 드라이브의 readytoremove 등록 정보 값은 true입니다.

      hostname:maintenance chassis-000 disk-001> get readytoremove
                       readytoremove = true

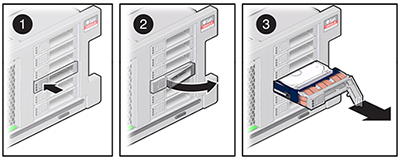

  3. 분리할 드라이브에서 드라이브 해제 버튼(1)을 눌러 래치를 엽니다.
  4. 래치(2)를 잡고 드라이브를 드라이브 슬롯(3)에서 빼냅니다.
    image:드라이브를 분리하는 방법을 보여주는 이미지
  5. 최소 30초 후 Hardware(하드웨어) > Maintenance(유지 관리) 화면으로 이동하여 시스템 컨트롤러의 오른쪽 화살표 아이콘을 눌러 소프트웨어에서 드라이브가 없는 것으로 감지되었는지 확인합니다.

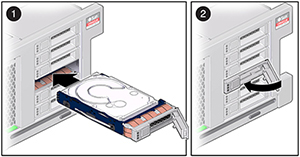

  6. 교체용 드라이브에서 해제 레버를 열고 완전히 고정될 때까지 동일한 슬롯(1)으로 밀어 넣습니다. 래치(2)를 닫아 드라이브를 제자리에 고정합니다.
    image:드라이브를 교체하는 방법을 보여주는 이미지

    Oracle ZFS Storage Appliance 소프트웨어가 자동으로 새 드라이브를 인식하고 구성합니다.

  7. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동하여 컨트롤러에 대한 오른쪽 화살표 아이콘을 누른 후 새로 설치된 드라이브에 대한 상태 아이콘(image:켜짐 아이콘 )이 녹색인지 확인합니다. 새 드라이브에 대한 세부정보를 보려면 해당 정보 아이콘을 누릅니다.
  8. 결함이 자체적으로 해결되지 않을 경우 활성 문제 복구를 참조하십시오.
