Oracle^® ZFS Storage Appliance 고객 서비스 설명서, 릴리스 OS8.8.x

ZS7-2 CPU

두 개의 CPU 소켓은 팬 모듈 뒤의 배플 아래와 PCIe 슬롯 앞에 있습니다. 컨트롤러의 전면에서 봤을 때 가장 왼쪽 소켓이 P0으로 지정되고 가장 오른쪽 소켓이 P1으로 지정됩니다.

• 프로세서 결함 LED가 꺼져 있다면 프로세서가 제대로 작동하는 것입니다.

• 프로세서 결함 LED가 켜져 있다면(주황색) 프로세서에 결함이 있는 것이므로 교체해야 합니다.

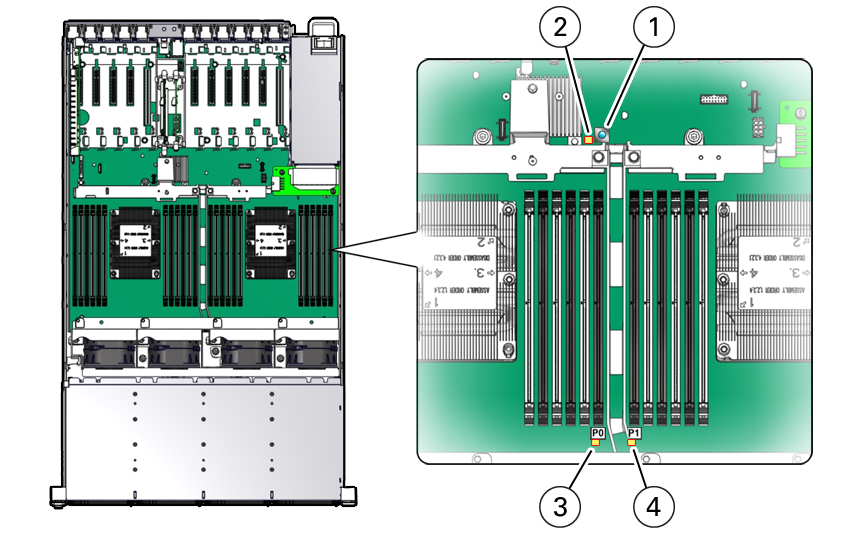

콜아웃 설명 1 결함 확인 버튼 2 결함 확인 LED 3 프로세서 0 결함 LED 4 프로세서 1 결함 LED
