ZS9-2 전면 및 후면 패널 구성요소

언어:

ZS9-2 전면 패널 구성요소 - ZS9-2 컨트롤러 드라이브 슬롯 및 전면 패널 구성요소는 다음 그림에 나와 있습니다.

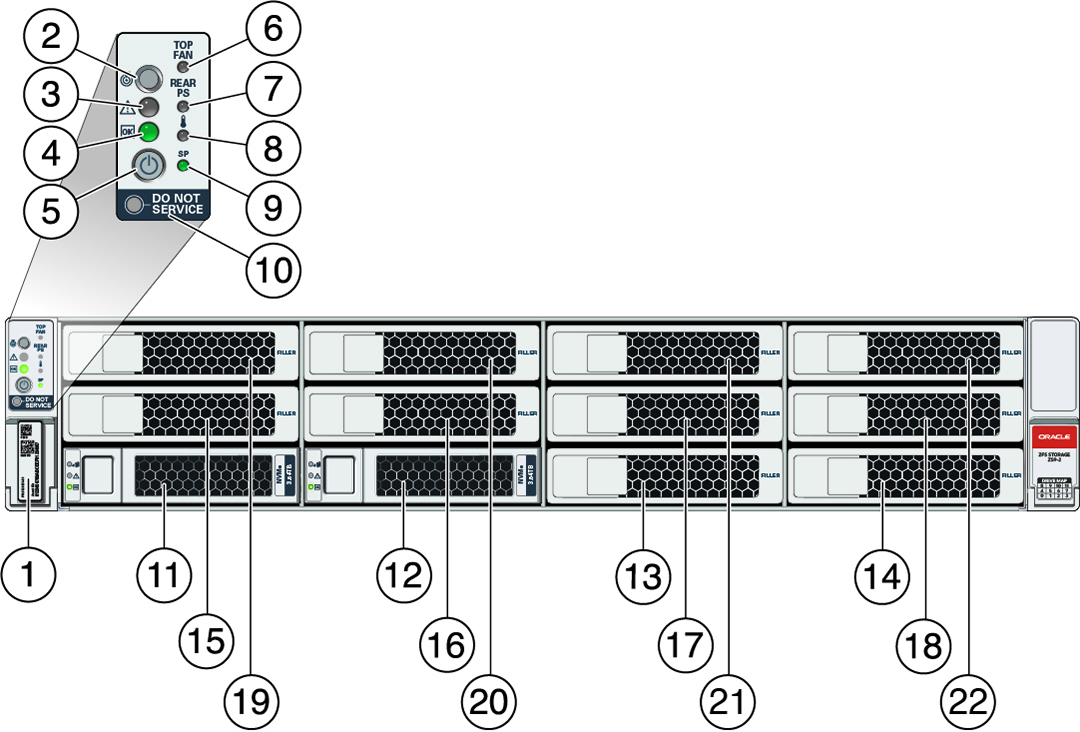

그림 1 ZS9-2 전면 패널

1 RFID 태그	2 시스템 상태 LED: 로케이터(흰색)	3 시스템 상태 LED: 서비스 작업 요청(주황색)
4 시스템 상태 LED: 전원/OK(녹색)	5 전원 버튼	6 팬 서비스 작업 요청(주황색)
7 PS(전원 공급 장치) 서비스 작업 요청(주황색)	8 과열 경고(주황색)	9 SP(서비스 프로세서) OK(녹색)
10 Do Not Service 표시기	11 시스템 디스크 0	12 시스템 디스크 1
13 필러 패널	14 필러 패널	15 필러 패널
16 필러 패널	17 필러 패널	18 필러 패널
19 필러 패널	20 필러 패널	21 필러 패널
22 필러 패널

ZS9-2 후면 패널 구성요소 - ZS9-2 컨트롤러 PCIe 슬롯 및 후면 패널 구성요소는 다음 그림에 나와 있습니다(ZS9-2 고급 모델 표시).

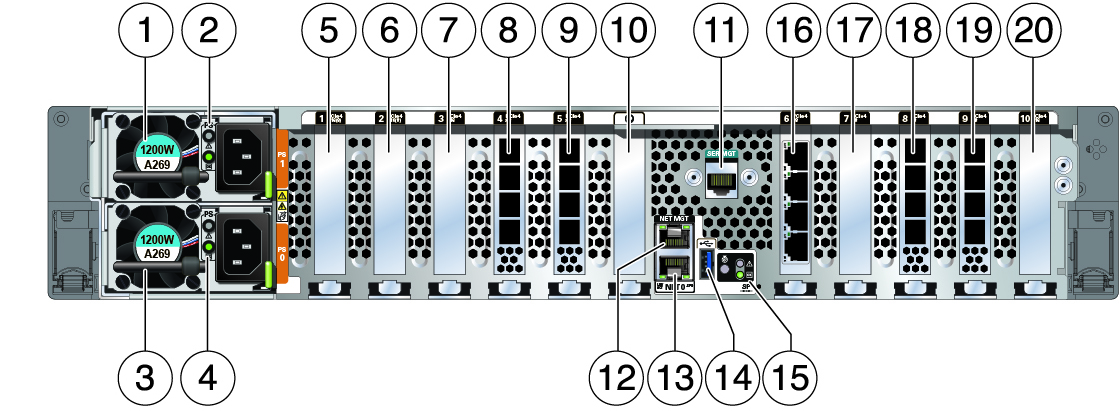

그림 2 ZS9-2 후면 패널

image:이 이미지는 ZS9-2 고급 모델 후면 패널 구성요소를 보여줍니다.

1 PSU(전원 공급 장치) 1	2 PSU 1 상태 표시기(위-아래): 주의(주황색) 전원/OK(녹색)	3 PSU 0
4 PSU 0 상태 표시기(위-아래): 주의(주황색) 전원/OK(녹색)	5 두번째 PCle 옵션(슬롯 1)	6 세번째 PCle 옵션(슬롯 2)
7 다섯번째 PCle 옵션(슬롯 3)	8 외부 SAS-3 HBA(슬롯 4)	9 슬롯 5: 고급 모델: 외부 SAS-3 HBA 중급 모델: 필러 패널, 슬롯 사용 불가능
10 사용 불가능	11 직렬 관리(SER MGT) RJ-45 직렬 포트	12 SP(서비스 프로세서) NET MGT 포트
13 네트워크(NET) 100/1000BASE-T RJ-45 기가비트 이더넷(GbE) 포트: NET 0	14 USB 3.0 포트	15 시스템 상태 LED: 위치(흰색) - 왼쪽 주의(주황색)- 오른쪽 위 전원/OK(녹색)- 오른쪽 아래
16 클러스터 인터페이스 카드(슬롯 6)	17 첫번째 PCIe 옵션(슬롯 7)	18 슬롯 8: 고급 모델: 외부 SAS-3 HBA 중급 모델: 필러 패널, 슬롯 사용 불가능
19 외부 SAS-3 HBA(슬롯 9)	20 네번째 PCle 옵션(슬롯 10)

클러스터 인터페이스 카드 호환성 - ZS9-2 컨트롤러는 Oracle 쿼드 포트 10GBASE-T 이더넷 어댑터에서 2개의 이더넷 포트를 통해 이더넷 기반 클러스터링을 사용합니다. 기타 모든 컨트롤러 클러스터 인터페이스 카드는 2개의 직렬 클러스터 링크를 통해 직렬 기반 클러스터링을 사용하고 하나의 링크를 통해 이더넷 연결을 제공합니다. 따라서 ZS9-2 클러스터 인터페이스 카드는 이전 컨트롤러 모델과 호환되지 않습니다.

케이블을 연결하여 클러스터를 구성하는 방법은 Oracle ZFS Storage Appliance 케이블 연결 설명서의 클러스터 케이블 연결을 참조하십시오.

이더넷 포트

ZS9-2의 후면 패널에는 NET0으로 표시된 RJ-45 100/1000BASE-T 기가비트 이더넷(GbE) 네트워크 커넥터가 한 개 있습니다. 포트는 100Mbits/초 또는 1000Mbits/초의 속도로 작동합니다. 이 포트를 사용하여 어플라이언스를 네트워크에 연결합니다.

이 포트에는 상태 표시기(LED) 두 개가 있습니다. 이러한 표시기는 컨트롤러 후면에서 볼 수 있습니다.

표 15 기가비트 이더넷 포트 상태 표시기

상태 표시기 이름	위치	색상	상태 및 의미
작동	왼쪽 아래	녹색	켜짐 – 링크 작동 꺼짐 – 링크 없음 깜박임 – 패킷 작동
링크 속도	오른쪽 아래	녹색	꺼짐 – 100BASE-T 링크(링크가 작동하는 경우) 켜짐 – 1000BASE-T 링크

네트워크 관리 포트

ZS9-2 컨트롤러에는 NET MGT로 레이블이 지정된 10/100/1000BASE-T 이더넷 관리 도메인 인터페이스 하나가 있습니다. 이 포트에는 상태 표시기(LED) 두 개가 있습니다. 이러한 표시기는 컨트롤러 후면에서 볼 수 있습니다. 서비스 프로세서 NET MGT 포트는 Oracle ILOM 서비스 프로세서에 대한 선택적 연결입니다. NET MGT 포트는 기본적으로 DHCP(Dynamic Host Configuration Protocol)를 사용하도록 구성됩니다. 서비스 프로세서 NET MGT 포트는 10/100/1000BASE-T 연결용 RJ-45 케이블을 사용합니다.

표 16 네트워크 관리 포트 상태 표시기

상태 표시기 이름	위치	색상	상태 및 의미
작동	상단 왼쪽	녹색	켜짐 – 링크 작동 꺼짐 – 링크 없음 깜박임 – 패킷 작동
링크 속도	상단 오른쪽	녹색	켜짐 – 1000BASE-T 링크 꺼짐 – 10/100BASE-T 링크

직렬 관리 포트

서비스 프로세서 SER MGT 포트는 RJ-45 케이블을 사용하며 Oracle ILOM 서비스 프로세서에 대한 기본 연결입니다. 이 포트는 컨트롤러에 대한 로컬 연결을 지원하며 Oracle ILOM 명령줄 인터페이스(CLI) 명령만 인식합니다. 일반적으로 이 포트에 터미널 또는 터미널 에뮬레이터를 연결합니다.

주 - 이 포트는 네트워크 연결을 지원하지 않습니다.

4x4 SAS HBA 포트

4x4 SAS HBA는 ZS9-2 고급 모델의 경우 PCIe 슬롯 1, 2, 8, 9에 설치되고, ZS9-2 중급 모델의 경우 슬롯 2와 9에 설치됩니다. HBA는 외부 Disk Shelf에 대한 연결을 제공합니다. 다음 그림과 같이 HBA 논리 포트는 아래에서 위로 0-3의 번호가 매겨져 있습니다.

그림 3 ZS9-2 4x4 SAS HBA
