ZS4-4 DIMM 교체
다음 절차를 수행하여 ZS4-4 DIMM을 교체할 수 있습니다.
- 컨트롤러 전원 끄기에 설명된 전원 끄기 방법 중 하나로 컨트롤러를 종료합니다.
-
스토리지 컨트롤러의 후면 패널에서 AC 전원 코드를 분리합니다.
주의 - 시스템에는 항상 3.3 VDC 대기 전원이 공급되므로, 콜드 서비스 대상 구성요소에 액세스하려면 먼저 전원 코드의 플러그를 뽑아야 합니다.
- 랙에서 컨트롤러 확장에 설명된 대로 랙에서 컨트롤러를 확장합니다.
- 컨트롤러 윗면 덮개 분리에 설명된 대로 윗면 덮개를 분리합니다.
-
결함 표시기에 불이 들어온 메모리 라이저 카드(P0/MR0 및 P0/MR1)를 분리하고 장애가 발생한 DIMM을 찾습니다. DIMM 결함 확인 회로를 사용하여 장애가 발생한 DIMM을 찾습니다. 결함이 있는 ZS4-4 메모리 모듈 식별을 참조하십시오.
-

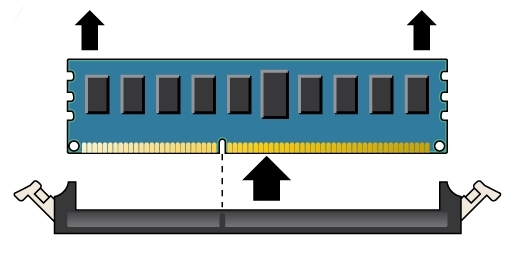

장애가 발생한 DIMM을 분리하려면 두 DIMM 슬롯 배출기 레버를 최대한 바깥쪽으로 돌립니다.
-
DIMM을 위로 조심스럽게 들어올려 소켓에서 분리합니다.
- 결함이 있는 다른 모든 DIMM에 대해 앞의 단계를 반복합니다.
- DIMM 슬롯 양 끝에 있는 DIMM 배출기 레버가 완전히 열림 위치에 있는지 확인합니다.
-
교체용 DIMM을 빈 슬롯에 맞춥니다.
DIMM에는 DIMM 슬롯의 돌출부에 맞추어지는 홈이 새겨져 있습니다. 이 홈은 DIMM을 올바르게 설치하기 위한 것입니다.
-
배출기 레버가 올라올 때까지 DIMM을 슬롯에 부드럽고 평평하게 밀어넣습니다.
DIMM을 슬롯에 깊숙이 밀어넣으면 레버가 올라옵니다.
-
레버가 완전히 올라오고 DIMM이 슬롯에 고정되었지 확인합니다.
주의 - DIMM 배출기 레버가 열려 있는 경우 메모리 라이저 카드 설치 중 손상될 수 있습니다. 컨트롤러에 카드를 설치하려면 메모리 라이저 카드의 채워진 DIMM 슬롯 배출기 레버와 채워지지 않은 DIMM 슬롯 배출기 레버가 모두 완전히 닫힘 위치여야 합니다. 모든 레버가 닫히고 잠겼는지 확인합니다.
- 메모리 라이저 카드를 교체합니다. ZS4-4 메모리 라이저 카드 교체를 참조하십시오.
- 섀시의 윗면 덮개를 다시 덮습니다.
- 각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 천천히 랙쪽으로 밀어 정상적인 랙 위치로 되돌려 놓습니다.
- 이전에 추가한 레이블을 참조하여 모든 케이블을 원래 포트에 다시 연결합니다. 케이블 연결에 대한 자세한 내용은 Oracle ZFS Storage Appliance 케이블 연결 설명서를 참조하십시오.
- 전원 공급 장치에 전원 코드를 다시 연결합니다.
- 대기 전원이 켜져 있는지 확인합니다. 즉, 전원 코드를 꽂으면 전원/OK 상태 표시기가 전면 패널에서 2분 정도 깜박거립니다.
-
펜 또는 다른 뾰족한 물체를 사용하여 스토리지 컨트롤러 전면 패널에 있는 오목한 전원 버튼을 눌렀다 놓습니다.
전원 버튼 옆에 있는 전원/OK 상태 표시기에 불이 켜진 상태로 유지됩니다.
-
BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동합니다. 컨트롤러의 오른쪽 화살표 아이콘을 누른 후 DIMM을 눌러 새로 설치된 DIMM의 상태 아이콘(
)이 녹색인지 확인합니다. 새 DIMM의 세부정보를 보려면 해당 정보 아이콘을 누릅니다.
- 결함이 자체적으로 해결되지 않을 경우 활성 문제 복구를 참조하십시오.
