ZS3-2 HDD 또는 SSD 교체

HDD 및 SSD는 핫 스왑 가능 구성요소이므로, 스토리지 컨트롤러가 실행 중인 동안 다른 하드웨어 기능에 영향을 주지 않으면서 분리하고 설치할 수 있습니다. 다음 절차를 수행하여 ZS3-2 HDD 또는 SSD를 교체할 수 있습니다.


주 -  오류가 발생한 드라이브가 여러 개 있는 경우 한 번에 하나씩만 교체하십시오. 여러 개의 드라이브를 연속해서 빠르게 분리할 경우 하드웨어/풀 결함이 발생합니다. 또한 디스크 펌웨어 업그레이드가 수행되는 중에는 풀 구성 작업을 수행하지 마십시오. 업그레이드가 진행 중인지 확인하려면 BUI에서 Maintenance(유지 관리) > System(시스템)으로 이동하거나 CLI에서 maintenance system updates로 이동합니다.
  1. 결함이 있는 HDD 또는 SSD를 식별합니다.
    • 물리적으로 시스템 앞에 있지 않은 경우 BUI에서 Maintenance(유지 관리) > Hardware(하드웨어)로 이동하고 컨트롤러의 세부정보 보기를 엽니다. 결함이 있는 드라이브는 황갈색 또는 황갈색 위 파란색(제거 준비됨) 상태 아이콘으로 표시됩니다. 결함이 있는 드라이브의 ID를 확인합니다. 테이블에서 해당 드라이브 항목을 눌러서 컨트롤러 그림에서 드라이브 위치를 강조 표시합니다. 결함이 있는 드라이브의 세부정보를 보려면 해당 정보 아이콘을 누른 후 Active Problems(활성 문제)를 누릅니다.

    • 물리적으로 시스템 앞에 있는 경우 HDD 또는 SSD의 황갈색 서비스 작업 요청 표시기가 켜져 있어야 합니다. 또한 BUI에서 로케이터 아이콘(image:찾기 아이콘 )을 눌러 결함이 있는 드라이브의 로케이터 LED를 켤 수 있습니다.

  2. 결함이 있는 드라이브를 제거할 준비가 되었는지 확인합니다.

    주의  -  제거 준비가 완료되기 전에 드라이브를 제거하면 데이터 손실이 발생할 수 있습니다.


    다음 방식 중 하나를 사용하여 결함이 있는 드라이브를 제거할 준비가 되었는지 확인합니다.

    • BUI에서:

      • Maintenance(유지 관리) > Hardware(하드웨어)의 세부정보 보기에서 결함이 있는 드라이브의 상태 아이콘이 황갈색에서 황갈색 위 파란색으로 변경되었습니다.

      • 결함이 있는 드라이브의 Component Details(구성요소 세부정보) 창(image:정보 아이콘을 보여주는 이미지입니다. 정보 아이콘 누름)에 제거 준비 등록 정보에 대한 값으로 Yes(예)가 표시됩니다.

    • CLI(및 RESTful API)에서 결함이 있는 드라이브의 readytoremove 등록 정보 값은 true입니다.

      hostname:maintenance chassis-000 disk-001> get readytoremove
                       readytoremove = true

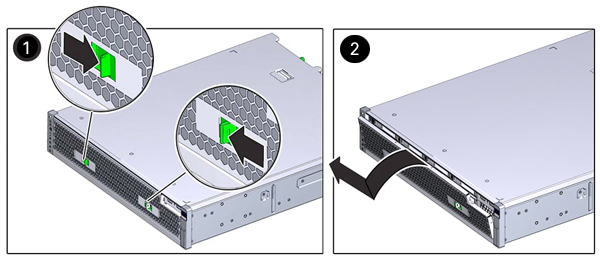

  3. 컨트롤러 전면에서 공기 정화기의 왼쪽 및 오른쪽 해제 레버를 안쪽으로 끼웁니다(1).
  4. 공기 정화기 위쪽을 앞으로 당기고 들어 올려서 섀시 밖으로 꺼냅니다(2).
    image:ZS3-2 컨트롤러 공기 정화기를 분리하는 방법을 보여주는 그림
  5. 오류가 발생한 드라이브의 해제 버튼을 누르고 오른쪽을 주축으로 해제 레버를 엽니다.
    image:ZS3-2 컨트롤러 디스크 드라이브의 잠금을 해제하는 방법을 보여주는 그림
  6. 해제 레버를 잡고 드라이브를 드라이브 슬롯 밖으로 꺼냅니다.
    image:ZS3-2 컨트롤러 디스크 드라이브를 분리하는 방법을 보여주는 그림
  7. 최소 30초 후 Hardware(하드웨어) > Maintenance(유지 관리) 화면으로 이동하여 시스템 컨트롤러의 오른쪽 화살표 아이콘(image:적용 아이콘 )을 눌러 소프트웨어에서 드라이브가 없는 것으로 감지되었는지 확인합니다.
  8. 교체용 드라이브를 드라이브 슬롯에 맞춥니다.
  9. 해제 버튼을 눌러 해제 레버가 약간 안쪽으로 들어갈 때까지 드라이브를 섀시에 밀어 넣습니다.
    image:ZS3-2 컨트롤러 디스크 드라이브를 삽입하는 방법을 보여주는 그림
  10. 드라이브가 드라이브 슬롯에 고정되도록 해제 레버를 눌러 딸깍 소리가 나게 닫습니다.
    image:ZS3-2 컨트롤러 디스크 드라이브 레버를 닫는 방법을 보여주는 그림
  11. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동합니다. 컨트롤러의 오른쪽 화살표 아이콘(image:적용 아이콘 )을 누른 다음 Disk(디스크)를 눌러 새로 설치된 드라이브의 온라인 아이콘(image:켜짐 아이콘 )이 녹색인지 확인합니다.
  12. 결함이 자체적으로 해결되지 않을 경우 활성 문제 복구를 참조하십시오.
