ZS7-2 내부 구성요소

ZS7-2 컨트롤러의 주요 구성요소는 다음 그림과 범례에 나와 있습니다.

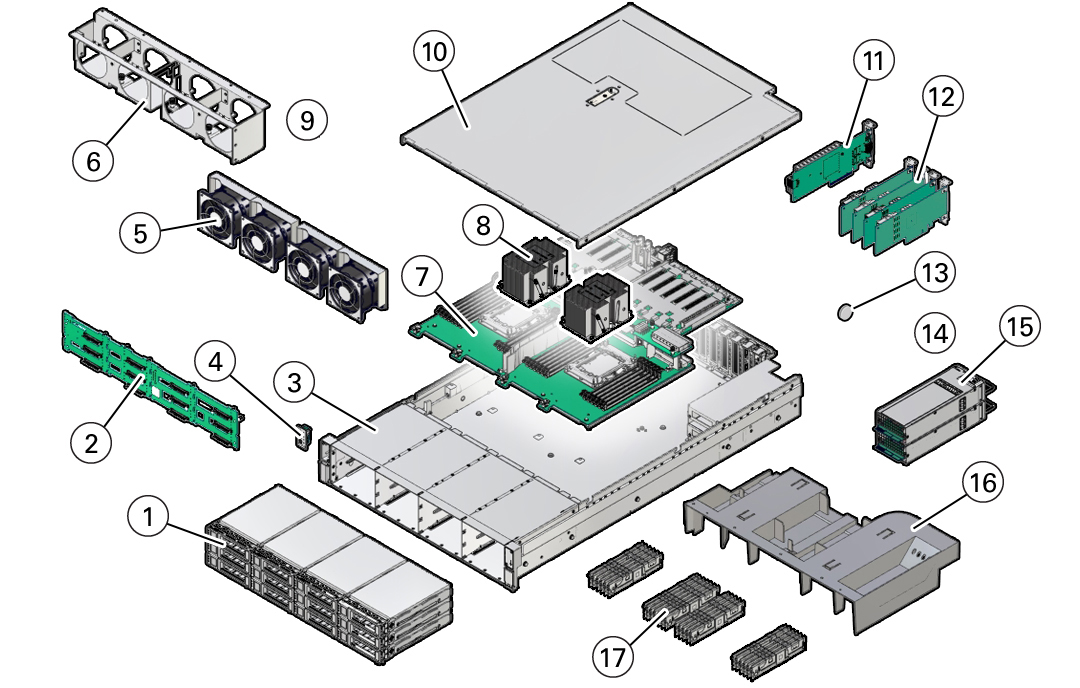

image:컨트롤러 구성요소를 분해된 모습으로 보여주는 그림입니다.
그림 범례
설명
1
시스템 디스크 2개, 필러 패널 10개
2
디스크 백플레인
3
시스템 섀시
4
전면 LED 표시기 모듈 및 온도 센서
5
팬 모듈
6
팬 트레이
7
마더보드 조립품
8
프로세서 및 방열판
9
해당 없음
10
윗면 덮개
11
Oracle Storage 12Gb SAS PCIe HBA, 내부
12
PCIe 카드
13
시스템 배터리
14
해당 없음
15
전원 공급 장치
16
에어 배플
17
DIMM

ZS7-2 스토리지 드라이브

이 절에서는 스토리지 드라이브 상태 표시등의 위치와 기능에 대해 설명합니다.

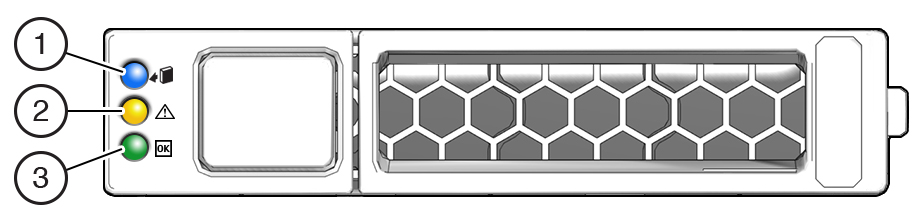

image:스토리지 드라이브 전면 패널을 보여주는 그림입니다.
콜아웃
설명
1
제거 준비(파란색)
2
서비스 작업 요청(주황색)
3
OK/작동(녹색)

ZS7-2 팬 모듈

팬 모듈은 ZS7-2 컨트롤러 전면 방향에서 CPU와 드라이브 트레이 사이에 있습니다. 팬 모듈은 왼쪽에서 오른쪽 방향으로 지정됩니다. 다음 그림에 표시된 것과 같이, 팬 모듈 4개는 FMO, FM1, FM2, FM3로 지정됩니다.

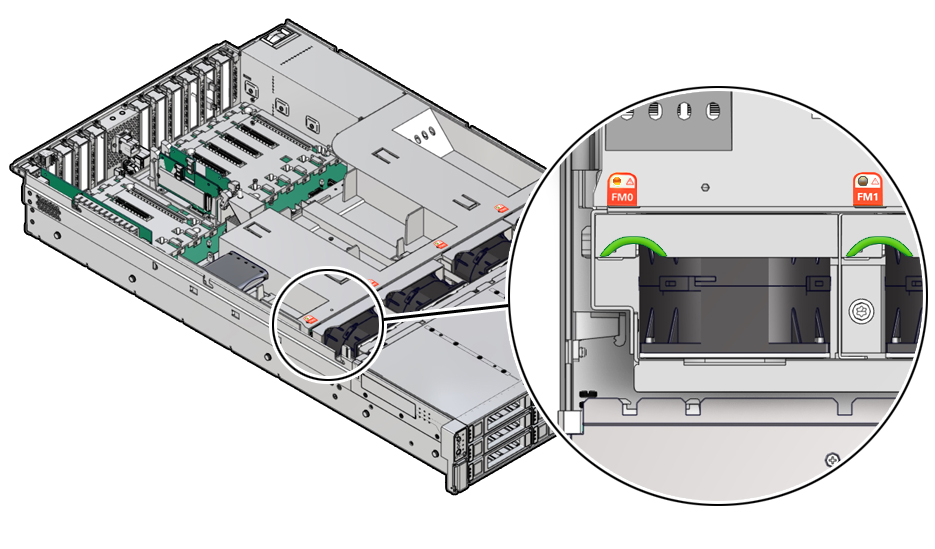

image:팬 모듈 및 연관된 상태 표시기의 위치를 보여주는 그림입니다.
LED 색상 및 상태 의미
주황색 – 팬 모듈에 결함이 있습니다. 시스템에서 팬 모듈 결함을 발견할 경우 전면 위쪽 팬 LED와 전면 및 후면 패널 결함-서비스 요청 LED도 켜집니다.
꺼짐 – 팬 모듈이 작동 중입니다(OK).

ZS7-2 전원 공급 장치

전원 공급 장치 2개는 컨트롤러의 오른쪽(컨트롤러 전면 기준)에 있으며 위쪽에서 아래쪽 방향으로 지정됩니다. 전원 공급 장치는 컨트롤러의 후면에서 액세스할 수 있습니다. 다음 그림에 표시된 것과 같이, 위쪽이 PS 1이고 아래쪽이 PS 0입니다.

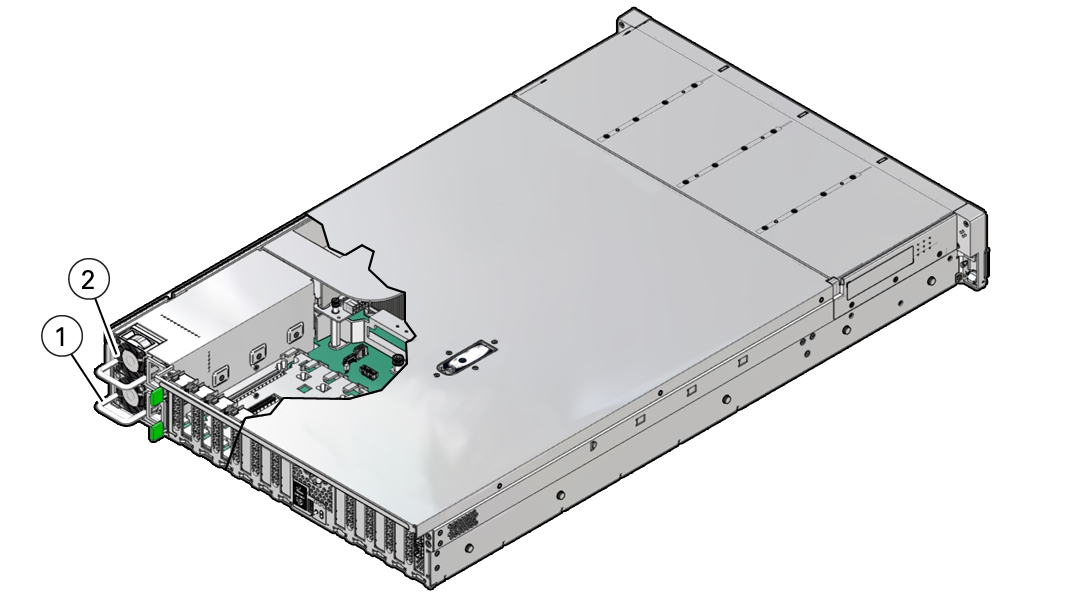

image:PS0, PS1 및 래치를 식별하는 그림입니다.
콜아웃
설명
1
전원 공급 장치 0
2
전원 공급 장치 1

전원 공급 장치가 2개일 경우 전원 공급 장치 중 하나에서 오류가 발생할 때 컨트롤러가 작동할 수 있어 중복성이 보장됩니다. 그러나 컨트롤러가 한 개의 전원 공급 장치에서 작동할 경우 중복성이 보장되지 않으므로, 예상치 않은 종료와 데이터 손실이 발생할 가능성이 높습니다. 전원 공급 장치 또는 중복 구성의 일부인 구성요소에서 오류가 발생할 경우 즉시 교체하십시오.

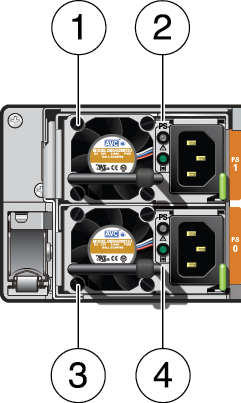

image:전원 공급 장치 상태 표시기를 보여주는 그림입니다.
콜아웃
설명
1
PS(전원 공급 장치) 1
2
PS 1 상태 표시기: 결함-서비스 요청 LED: 주황색, AC 전원 입력 및 DC 전원 출력 OK LED: 녹색
3
PS 0
4
PS 0 상태 표시기: 결함-서비스 요청 LED: 주황색, AC 전원 입력 및 DC 전원 출력 OK LED: 녹색

ZS7-2 DIMM

DIMM 및 프로세서의 물리적 레이이아웃은 다음 그림에 표시되어 있습니다. 컨트롤러를 전면에서 봤을 때 프로세서 0(P0)은 왼쪽에 있습니다.

각 프로세서(P0 및 P1)에는 6개의 메모리 채널로 구성된 DIMM 슬롯이 12개 있습니다. 각 메모리 채널은 두 개의 DIMM 슬롯 즉, 검은색 DIMM 슬롯(채널 슬롯 0)과 흰색 DIMM 슬롯(채널 슬롯 1)로 구성됩니다.

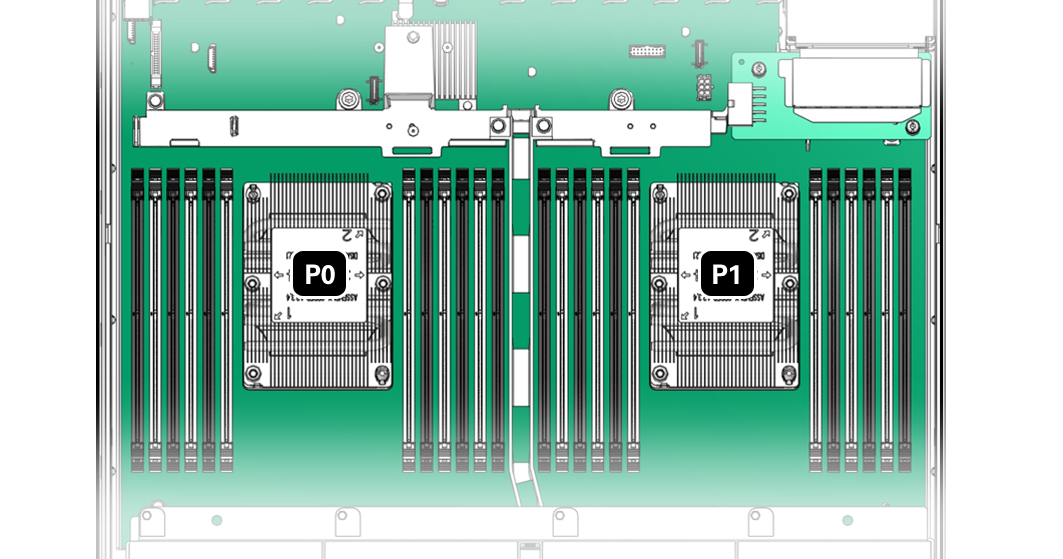

image:DIMM 및 프로세서 레이아웃을 보여주는 그림입니다.

다음 그림에 표시된 것과 같이, DIMM 슬롯은 D0 - D5(각 프로세서의 왼쪽에 있음) 및 D6 - D11(각 프로세서의 오른쪽에 있음)로 표시되어 있습니다. 각 프로세서에서 검은색 슬롯은 D0, D2, D4, D7, D9, D11입니다. 마찬가지로, 각 프로세서에서 흰색 슬롯은 D1, D3, D5, D6, D8, D10입니다.

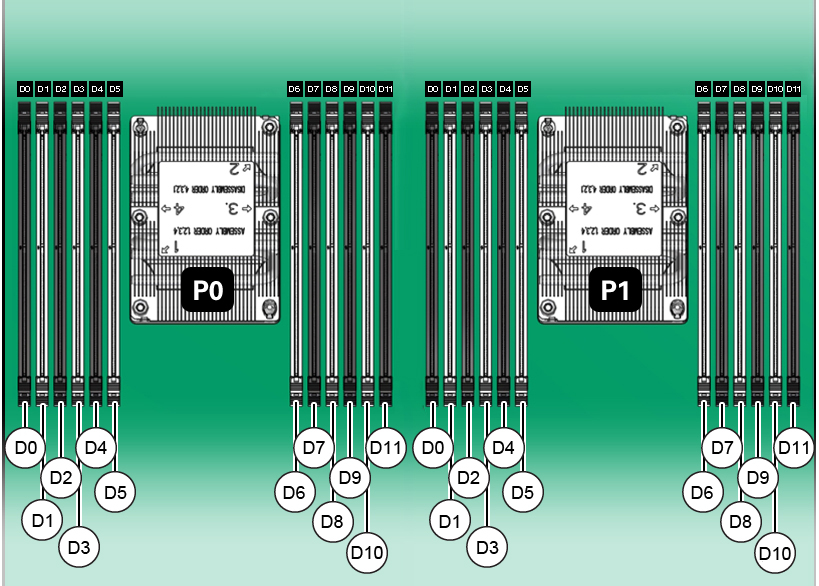

image:각 프로세서의 DIMM 슬롯 번호를 보여주는 그림입니다.

다음 표에서는 Oracle ZFS Storage ZS7-2에 대해 지원되는 메모리 구성에 대해 설명합니다. 중급 모델은 8개 또는 16개의 DIMM을 지원하고, 고급 모델은 24개의 DIMM을 지원합니다. 모든 DIMM은 64GB입니다. 표에 표시된 DIMM 위치는 P0 및 P1 프로세서(예: P0/D2,P0/D4,P0/D7,P0/D9 및 P1/D2,P1/D4,P1/D7,P1/D9)에 모두 적용됩니다.

구성
설치된 DIMM 합계
채워진 DIMM 슬롯
DRAM 용량
설명
Oracle Storage ZS7-2 중급 모델, 낮은 메모리 구성
8개
D2, D4, D7, D9
512GB
검은색 소켓이 채워져 있음
Oracle Storage ZS7-2 중급 모델, 높은 메모리 구성
16개
D2, D4, D7, D9
D3, D5, D6, D8
1024GB
검은색 소켓이 채워져 있음
흰색 소켓이 채워져 있음
Oracle Storage ZS7-2 고급 모델
24개
D0, D2, D4, D7, D9, D11
D1, D3, D5, D6, D8, D10
1536GB
검은색 소켓이 채워져 있음
흰색 소켓이 채워져 있음

ZS7-2 스토리지 드라이브

중복된 미러링 드라이브를 포함한 스토리지 드라이브 슬롯 중 두 개만 시스템 부트용으로 사용됩니다. 이 슬롯은 왼쪽 아래(시스템 디스크 0)부터 오른쪽(시스템 디스크 1) 방향으로 연속으로 사용되고 지정됩니다. 그 외의 모든 스토리지 드라이브 슬롯에는 다음 그림에 표시된 것과 같이 필러 패널이 포함되어 있습니다. 드라이브 슬롯은 왼쪽에서 오른쪽, 위쪽에서 아래쪽으로 번호가 매겨집니다.

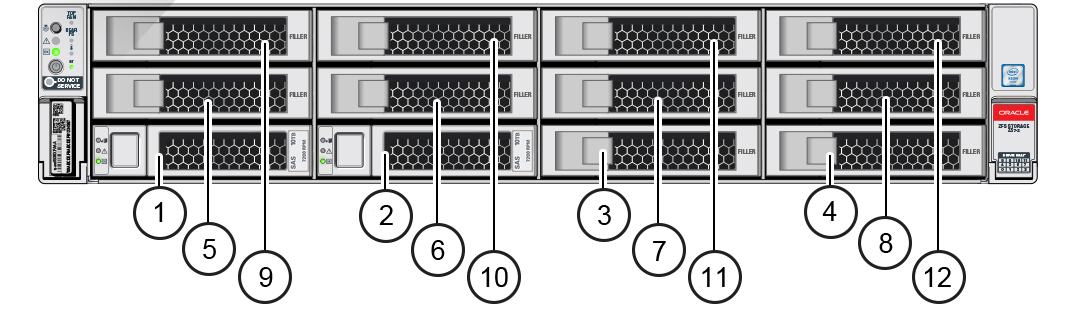

image:이 이미지는 ZS7-2 전면 패널 구성요소를 보여줍니다.
1 시스템 디스크 0
2 시스템 디스크 1
3 필러 패널
4 필러 패널
5 필러 패널
6 필러 패널
7 필러 패널
8 필러 패널
9 필러 패널
10 필러 패널
11 필러 패널
12 필러 패널
