ZS5-4 메모리 라이저 카드 교체

언어:

다음 절차를 수행하여 ZS5-4 메모리 라이저 카드를 교체할 수 있습니다.

컨트롤러 전원 끄기에 설명된 전원 끄기 방법 중 하나로 컨트롤러를 종료합니다.

스토리지 컨트롤러의 후면 패널에서 AC 전원 코드를 분리합니다.

주의 - 시스템에는 항상 3.3 VDC 대기 전원이 공급되므로, 콜드 서비스 대상 구성요소에 액세스하려면 먼저 전원 코드의 플러그를 뽑아야 합니다.

랙에서 컨트롤러 확장에 설명된 대로 랙에서 컨트롤러를 확장합니다.
컨트롤러 윗면 덮개 분리에 설명된 대로 윗면 덮개를 분리합니다.

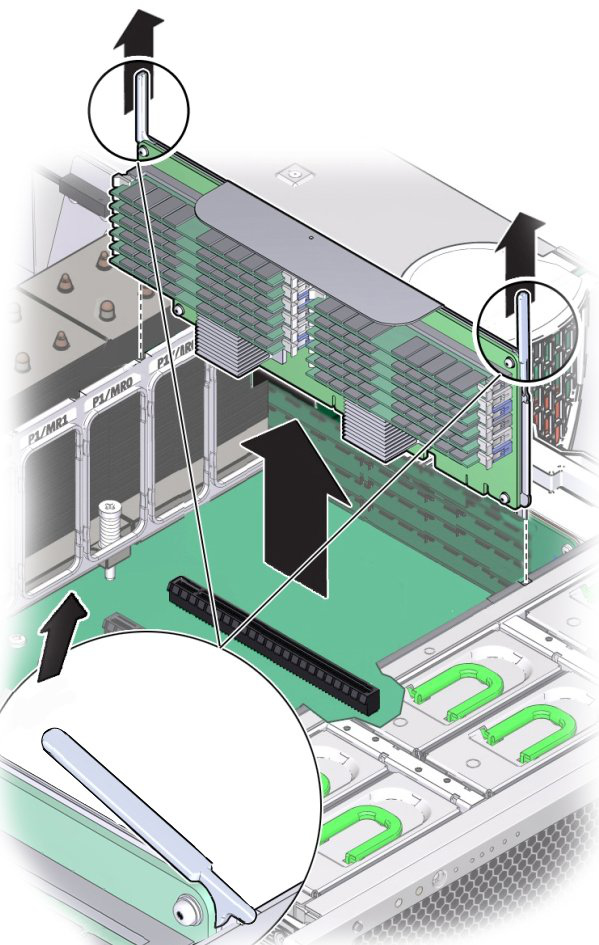

메모리 라이저 카드를 분리하려면 핸들을 위로 올려 커넥터를 마더보드에서 분리한 다음 메모리 라이저를 조심스럽게 똑바로 위로 들어올려 컨트롤러 밖으로 꺼냅니다.

메모리 라이저 카드는 마더보드의 메모리 라이저 커넥터에 꽉 맞도록 설계되었습니다. 메모리 라이저 카드에 있는 핸들은 마더보드의 커넥터에서 카드의 에지 커넥터를 분리할 때 새시에 대한 레버 역할을 합니다.

교체용 메모리 라이저 카드에서, 채워진 DIMM 슬롯 배출기 레버 및 채워지지 않은 DIMM 슬롯 배출기 레버가 모두 닫힘 및 잠금 위치인지 확인합니다.

주의 - DIMM 배출기 레버가 열려 있는 경우 메모리 라이저 카드 설치 중 손상될 수 있습니다. 컨트롤러에 카드를 설치하려면 메모리 라이저 카드의 채워진 DIMM 슬롯 배출기 레버와 채워지지 않은 DIMM 슬롯 배출기 레버가 모두 완전히 닫힘 및 잠금 위치여야 합니다.

채워진 DIMM 슬롯 배출기 레버 및 채워지지 않은 DIMM 슬롯 배출기 레버가 모두 닫힘 및 잠금 위치인지 확인합니다.
주의 - 배출기 레버는 메모리 라이저 카드를 분리하는 데만 사용되며 카드를 설치하는 데는 사용되지 않습니다.
마더보드의 슬롯 위에 메모리 라이저 카드를 놓습니다.
카드의 DIMM은 왼쪽을 향하고 있어야 합니다(컨트롤러 전면에 배치할 경우).
메모리 라이저 카드를 컨트롤러로 내려 마더보드의 슬롯에 설치합니다.
메모리 라이저 카드 커넥터가 슬롯과 맞춰져 있는지 확인합니다.
카드 위의 메탈 브래킷을 강하게 눌러 마더보드의 커넥터 내부에 카드를 고정합니다.
섀시의 윗면 덮개를 다시 덮습니다.
각 레일의 측면에 있는 해제 탭을 민 다음 스토리지 컨트롤러를 천천히 랙쪽으로 밀어 정상적인 랙 위치로 되돌려 놓습니다.
이전에 추가한 레이블을 참조하여 모든 케이블을 원래 포트에 다시 연결합니다. 케이블 연결에 대한 자세한 내용은 Oracle ZFS Storage Appliance 케이블 연결 설명서를 참조하십시오.
전원 공급 장치에 전원 코드를 다시 연결합니다.
대기 전원이 켜져 있는지 확인합니다. 즉, 전원 코드를 꽂으면 전원/OK 상태 표시기가 전면 패널에서 2분 정도 깜박거립니다.
스토리지 컨트롤러 전면 패널에 있는 오목한 전원 버튼을 눌렀다 놓습니다.
BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동합니다. 컨트롤러의 오른쪽 화살표 아이콘을 누른 다음 DIMM을 눌러 새로 설치된 메모리 라이저 카드의 상태 아이콘( )이 녹색인지 확인합니다.
결함이 자체적으로 해결되지 않을 경우 활성 문제 복구를 참조하십시오.
