Oracle^® ZFS Storage Appliance 고객 서비스 설명서, 릴리스 OS8.8.x

컨트롤러 윗면 덮개 분리

서비스를 위해 내부 컨트롤러 구성요소에 액세스하려면 다음 절차에 따라 컨트롤러 윗면 덮개를 분리하십시오. 컨트롤러에 따라 윗면 덮개는 고정 나사 또는 해제 레버 래치로 고정되어 있습니다.

1. 해제 레버 래치가 있는 덮개:

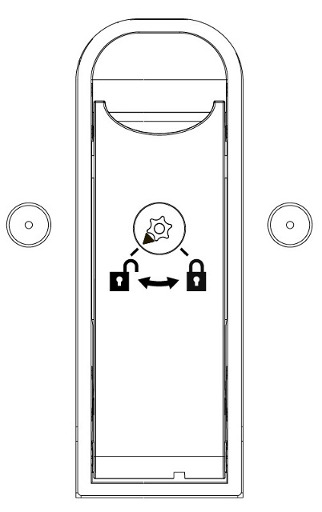

   1. 해제 레버 래치가 잠금 위치에 있는 경우 Torx T15 스크루드라이버로 해제 레버 래치를 잠금 해제 위치까지 시계 방향으로 돌립니다.

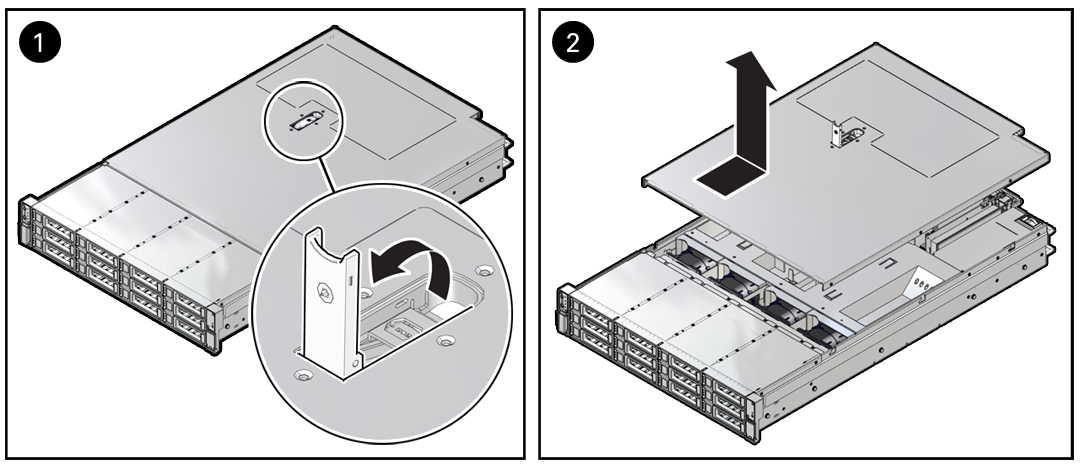

   2. 윗면 덮개를 해제합니다[1].

      컨트롤러 덮개 위에 있는 해제 레버를 위로 올립니다. 해제 레버를 올리면 쉽게 분리할 수 있도록 컨트롤러 덮개가 섀시 후면 쪽으로 밀립니다.



   3. 윗면 덮개를 들어 올려 분리합니다[2].
2. 고정 나사가 있는 덮개:
   1. 윗면 덮개 후면에 있는 고정 나사 2개를 완전히 풉니다[1].
   2. 윗면 덮개를 뒤쪽으로 13mm(0.5인치) 정도 밀고 수직으로 들어 올려 섀시에서 분리합니다[2]. 그런 다음 윗면 덮개를 따로 보관합니다.
