Oracle^® ZFS Storage Appliance 고객 서비스 설명서, 릴리스 OS8.8.x

ZS7-2 PCIe 카드 구성

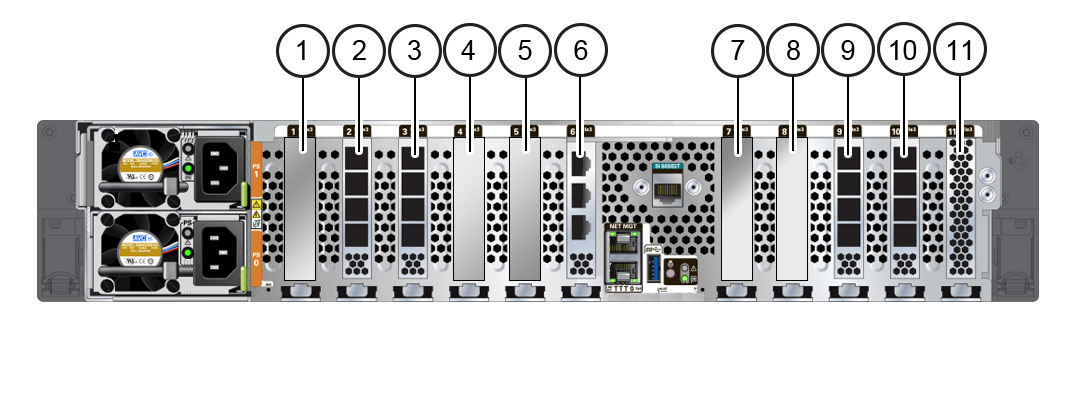

PCIe 슬롯 11개는 후면의 컨트롤러 내부에 있습니다. 컨트롤러의 후면에서 봤을 때, 슬롯은 두 개의 그룹으로 구분됩니다. 즉, 내장 네트워크 포트 및 후면 표시기의 왼쪽에 있는 6개 슬롯으로 구성된 그룹과 네트워크 포트 및 표시기의 오른쪽에 있는 5개 슬롯으로 구성된 그룹이 있습니다. PCIe 슬롯은 왼쪽에서 오른쪽 방향(후면 보기)으로 지정되어 왼쪽에 있는 6개 슬롯은 PCIe 슬롯 1 - PCIe 슬롯 6으로 지정되고, 오른쪽에 있는 5개 슬롯은 PCIe 슬롯 7 - PCIe 슬롯 11로 지정됩니다. 다음 그림은 ZS7-2 고급 모델을 보여줍니다.

1 PCIe 슬롯 1: 다섯번째 PCle 옵션 2 PCIe 슬롯 2: 외부 SAS-3 HBA 3 PCIe 슬롯 3: 고급 모델: 외부 SAS-3 HBA 중급 모델: 필러 패널, 슬롯 사용 불가능 4 PCIe 슬롯 4: 첫번째 PCle 옵션 5 PCIe 슬롯 5: 세번째 PCle 옵션 6 PCIe 슬롯 6: 클러스터 인터페이스 카드 7 PCIe 슬롯 7: 네번째 PCle 옵션 8 PCIe 슬롯 8: 두번째 PCle 옵션 9 PCIe 슬롯 9: 고급 모델: 외부 SAS-3 HBA 중급 모델: 필러 패널, 슬롯 사용 불가능 10 PCIe 슬롯 10: 외부 SAS-3 HBA 11 PCIe 슬롯 11: 내부 SAS-3 HBA

PCIe 슬롯 너비 및 기능

컨트롤러에는 로우 프로파일 PCIe 3.0 카드 슬롯이 11개 있는데, 이 슬롯의 너비와 성능은 다음과 같습니다.

• 슬롯 1에는 x16 커넥터(x16 전기 인터페이스)가 있습니다.

• 슬롯 7에는 x16 커넥터(x8 전기 인터페이스)가 있습니다.

• 슬롯 2, 3, 4, 5, 6, 8, 9, 10, 11에는 x8 커넥터(x8 전기 인터페이스)가 있습니다.

PCIe 카드 슬롯 장착 순서

기본 장치 ZS7-2는 항상 다음 HBA 또는 필러가 장착된 상태로 로드됩니다.

• 슬롯 2: 4x4 SAS-3 HBA

• 슬롯 3: 4x4 SAS-3 HBA 고급 모델, 필러 패널 중급 모델(슬롯 사용 불가능)

• 슬롯 6: 클러스터 인터페이스 카드

• 슬롯 9: 4x4 SAS-3 HBA 고급 모델, 필러 패널 중급 모델(슬롯 사용 불가능)

• 슬롯 10: 4x4 SAS-3 HBA

• 슬롯 11: 내부 SAS-3 HBA

허용되는 모든 옵션 ZS7-2 PCIe 카드는 나머지 카드 슬롯 위치에 설치하고 다음 우선순위와 순서에 따라 채워야 합니다.

1. 선택사항인 이중 포트 100GbE NIC 카드를 슬롯 1, 슬롯 7에 차례로 설치합니다.

2. 선택사항인 이중 포트 QDR IB(InfiniBand) 카드를 슬롯 4, 슬롯 8, 슬롯 5, 슬롯 7, 슬롯 1에 차례로 설치합니다.

3. 선택사항인 이중 포트 40GbE NIC 카드를 슬롯 4, 슬롯 8, 슬롯 5, 슬롯 7, 슬롯 1에 차례로 설치합니다.

4. 선택사항인 이중 포트 32Gb FC HBA 카드를 슬롯 4, 슬롯 8, 슬롯 5, 슬롯 7, 슬롯 1에 차례로 설치합니다.

5. 선택사항인 쿼드 포트 10GbE NIC 카드를 슬롯 4, 슬롯 8, 슬롯 5, 슬롯 7, 슬롯 1에 차례로 설치합니다.

6. 선택사항인 쿼드 포트 10GBASE-T NIC 카드를 슬롯 4, 슬롯 8, 슬롯 5, 슬롯 7, 슬롯 1에 차례로 설치합니다.

7. 선택사항인 이중 포트 25GbE NIC 카드를 슬롯 4, 슬롯 8, 슬롯 5, 슬롯 7, 슬롯 1에 차례로 설치합니다.
