ZS7-2 팬 모듈 교체

팬 모듈을 서비스할 때 컨트롤러의 전원을 끄지 않아도 됩니다. 이 절차는 교체용 팬 모듈이 준비되어 있고 즉시 설치할 수 있는 경우에만 시작해야 합니다.


Caution

주의  -  ZS7-2 컨트롤러에 있는 팬 모듈을 실제로 분리하고 교체할 때 시스템 내에서 적절한 냉각을 유지하려면 20초 이내에 전체 절차를 완료해야 합니다. 팬 모듈은 한 번에 한 개만 분리하고 교체하십시오. 교체 절차를 시작하기 전에 교체용 팬 모듈을 확보했으며 설치할 준비가 되었는지 확인하십시오. 분리 후 20초 이내에 팬 모듈을 교체하지 않을 경우 Oracle ILOM은 열 손상을 방지하기 위해 시스템 종료 보호 조치를 수행합니다.


팬 모듈은 핫 스왑 가능 구성요소이므로, 컨트롤러가 실행 중인 동안 다른 하드웨어 기능에 영향을 주지 않으면서 분리하고 설치할 수 있습니다. 다음 절차를 수행하여 ZS7-2 팬 모듈을 교체할 수 있습니다.

시작하기 전에

교체용 팬 모듈의 포장을 풀어 두었다가 결함이 있는 팬을 분리하는 즉시 컨트롤러 섀시에 삽입합니다.

  1. 결함이 있는 팬 모듈을 식별합니다.
    • 물리적으로 시스템 앞에 있지 않은 경우 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 컨트롤러에 대한 오른쪽 화살표 아이콘, Fan(팬)을 차례로 누른 후 주황색 아이콘으로 표시된 결함이 있는 팬 모듈의 ID를 기록합니다. 컨트롤러 그림에서 팬 모듈의 위치를 강조 표시하려면 팬 모듈 ID를 누릅니다. 결함이 있는 팬 모듈의 세부정보를 보려면 해당 정보 아이콘을 누른 후 Active Problems(활성 문제)를 누릅니다.

    • 물리적으로 시스템 앞에 있는 경우 팬 모듈의 주황색 서비스 작업 요청 표시기가 켜져 있어야 합니다.

  2. 랙에서 컨트롤러 확장에 설명된 대로 랙에서 컨트롤러를 확장합니다.
  3. 팬 모듈에 액세스하려면 컨트롤러 윗면 덮개 분리에 설명된 대로 윗면 덮개를 분리합니다.
  4. 결함이 있는 팬 모듈을 식별합니다.

    각 팬 모듈의 옆에는 팬 상태 표시기(LED)가 있습니다. LED가 주황색이면 팬에 결함이 있는 것입니다. 팬 상태 LED의 위치는 다음 그림에 표시되어 있습니다.


    image:팬 모듈 및 연관된 상태 표시기의 위치를 보여주는 그림입니다.
    LED 색상 및 상태 의미
    주황색 – 팬 모듈에 결함이 있습니다. 시스템에서 팬 모듈 결함을 발견할 경우 전면 위쪽 팬 LED와 전면 및 후면 패널 결함-서비스 요청 LED도 켜집니다.
    꺼짐 – 팬 모듈이 작동 중입니다(OK).
  5. 엄지와 검지를 이용하여 녹색으로 강조 표시된 오목한 부분을 잡고 팬 모듈을 들어 올려 섀시 밖으로 꺼냅니다. 팬 모듈을 정전기 방지 매트 한쪽에 놓습니다.

    주의  -  분리 중 팬 모듈을 과도하게 움직이거나 흔들면 팬 모듈 보드의 내부 커넥터가 손상될 수 있습니다. 팬 모듈을 분리할 때는 앞뒤로 흔들지 마십시오.



    image:팬 모듈 분리 방법을 보여주는 그림입니다.
  6. 교체용 팬 모듈의 아래쪽에 있는 커넥터가 슬롯 내부의 커넥터와 맞춰지고 모든 홈 및 레이블이 올바른 위치에 있도록 교체용 팬 모듈을 놓습니다.

    팬 모듈에는 올바른 방향으로 설치할 수 있도록 홈이 새겨져 있습니다.

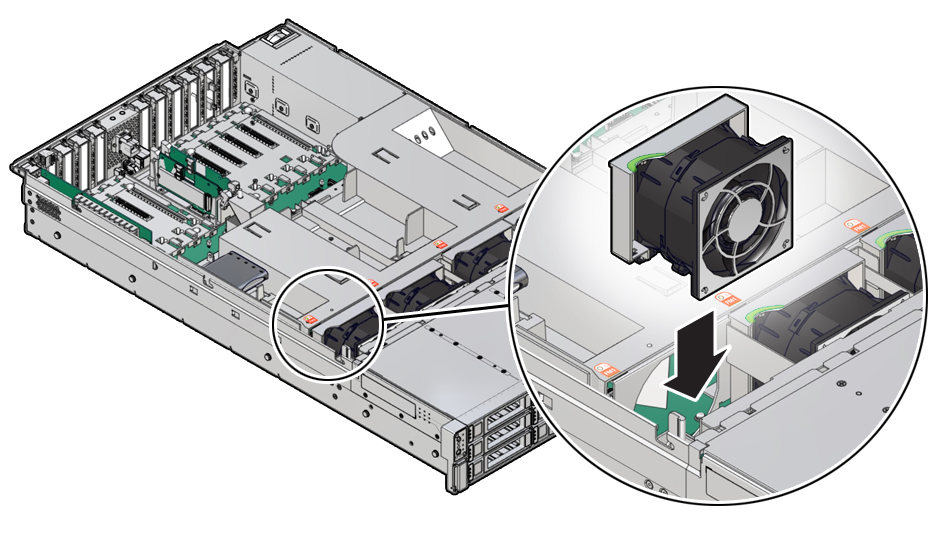

    image:팬 모듈 설치 방법을 보여주는 그림입니다.
  7. 팬 모듈을 멈출 때까지 슬롯에 밀어넣습니다.
  8. 교체용 팬 모듈의 팬 모듈 상태 표시기(주황색 LED)가 켜지지 않았는지 확인합니다.
  9. 컨트롤러 윗면 덮개를 설치합니다.

    컨트롤러 윗면 덮개 분리를 참조하십시오.

  10. 컨트롤러의 전면에 있는 위쪽 팬 결함 LED 및 컨트롤러의 전면과 후면에 있는 결함-서비스 요청 LED가 꺼졌는지 확인합니다.
  11. BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동합니다. 컨트롤러의 오른쪽 화살표 아이콘을 누른 후 Fan(팬)을 눌러 새로 설치된 팬 모듈의 상태 아이콘(image:켜짐 아이콘 )이 녹색인지 확인합니다. 새 팬 모듈의 세부정보를 보려면 해당 정보 아이콘을 누릅니다.
  12. 결함이 자체적으로 해결되지 않을 경우 활성 문제 복구를 참조하십시오.
