ZS7-2 전원 공급 장치 교체
| 주의 -
전원 공급 장치에서 오류가 발생했는데 교체품이 없는 경우 오류가 발생한 전원 공급 장치를 분리하지 마십시오. 이렇게 하면 적절히 공기가 통해 가능한 장비 손상을 막을 수 있습니다.
|
컨트롤러에는 중복된 핫 스왑 가능 전원 공급 장치가 장착되어 있습니다. 다음 절차를 수행하여 ZS7-2 전원 공급 장치를 교체할 수 있습니다.
-
결함이 있는 전원 공급 장치를 식별합니다.
-
물리적으로 시스템 앞에 있지 않은 경우 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 섹션으로 이동하여 컨트롤러에 대한 오른쪽 화살표 아이콘, PSU를 차례로 누른 후 주황색 아이콘으로 표시된 결함이 있는 전원 공급 장치의 ID를 기록합니다. 컨트롤러 그림에서 전원 공급 장치의 위치를 강조 표시하려면 전원 공급 장치 ID를 누릅니다. 결함이 있는 전원 공급 장치의 세부정보를 보려면 해당 정보 아이콘을 누른 후 Active Problems(활성 문제)를 누릅니다.
-
물리적으로 시스템 앞에 있는 경우 전원 공급 장치의 주황색 서비스 작업 요청 표시기가 켜져 있어야 합니다.
주 -
시스템의 전원을 켤 때 오류가 발생한 전원 공급 장치의 팬이 계속 회전하고 있을 수 있습니다. 팬이 계속 회전하는 동안 전원 공급 장치를 분리할 수 있습니다.
|
|
1
|
전원 공급 장치 0
|
2
|
전원 공급 장치 1
|
|
-
결함이 발생한 전원 공급 장치가 있는 컨트롤러의 후면에 접근합니다.
-
CMA(케이블 관리 암)가 설치되어 있는 경우 CMA 왼쪽 커넥터를 둘 다 분리한 후 CMA를 한쪽으로 옮겨 놓습니다.
CMA 왼쪽 커넥터의 위치는 Installing a ZS7-2 Cable Management Arm in Oracle ZFS Storage Appliance Installation Guide를 참조하십시오.
 | 주의 -
CMA 왼쪽 커넥터를 분리할 때 CMA가 자체 무게 때문에 늘어져서 오른쪽 커넥터를 압박하지 않도록 자신의 팔로 CMA를 받쳐야 합니다. 왼쪽 커넥터 두 개를 다시 연결할 때까지 계속 CMA를 받쳐야 합니다.
|
-
결함이 있는 전원 공급 장치에서 전원 코드를 분리합니다.
-

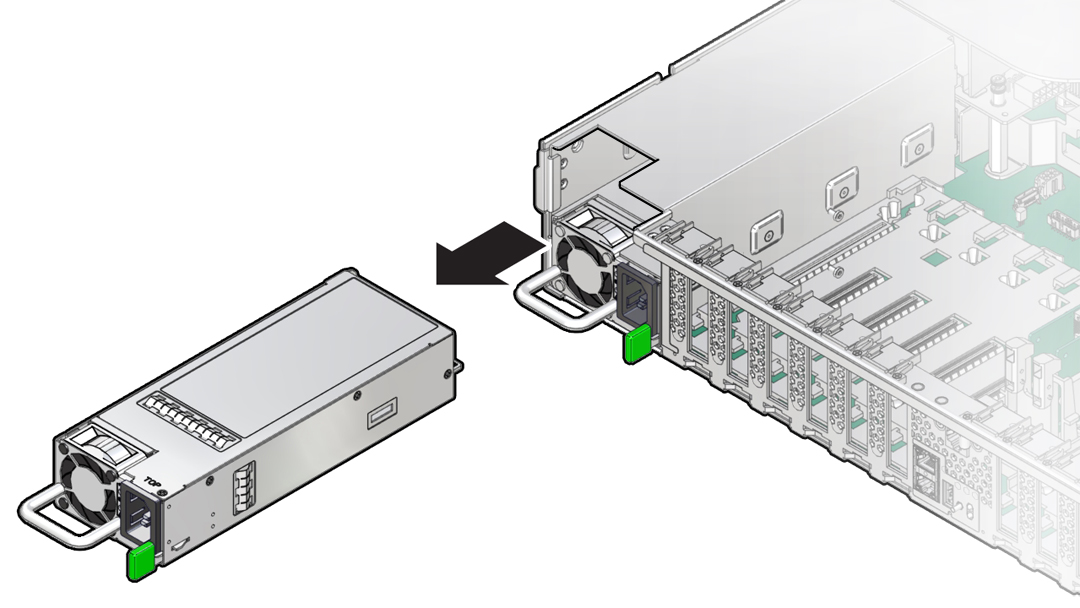

전원 공급 장치 핸들을 잡고 녹색의 전원 공급 장치 래치를 왼쪽으로 밉니다.
-
전원 공급 장치를 컨트롤러 밖으로 꺼냅니다.
 | 주의 -
전원 공급 장치를 분리할 때마다 다른 전원 공급 장치로 교체해야 합니다. 그렇지 않으면 부적절한 공기 흐름으로 인해 컨트롤러가 과열될 수 있습니다.
|
-
교체용 전원 공급 장치의 포장을 제거한 후 정전기 방지 매트 위에 놓습니다.
 | 주의 -
결함이 있는 전원 공급 장치는 항상 동일한 모델 유형의 전원 공급 장치로 교체하십시오.
|
-

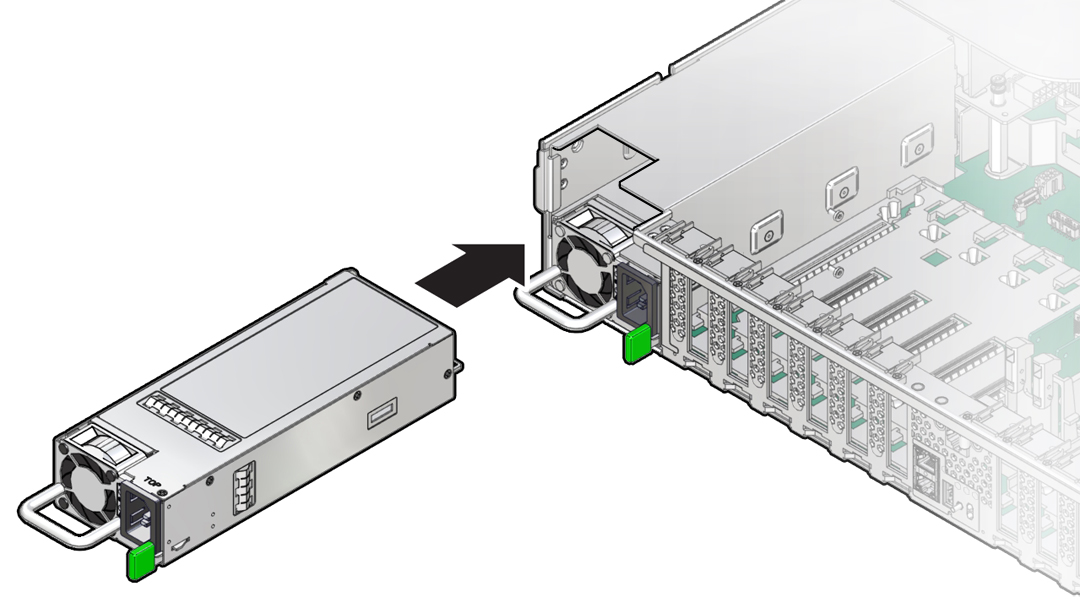

교체용 전원 공급 장치를 빈 전원 공급 장치 슬롯에 맞춥니다.
-
완전히 고정될 때까지 전원 공급 장치를 슬롯 쪽으로 밉니다.
전원 공급 장치가 완전히 고정되면 딸깍 소리가 납니다.
-
전원 공급 장치에 전원 코드를 다시 연결합니다.
-
교체된 전원 공급 장치에 있는 주황색 결함-서비스 요청 LED와 전면 및 후면 패널에 있는 결함-서비스 요청 LED가 꺼졌는지 확인합니다.
주 -
전원 공급 장치 0을 교체한 후 KIP(Key Identity Properties) 데이터를 새 전원 공급 장치로 전파하려면 Oracle ILOM SP(서비스 프로세서)를 재설정해야 합니다. SP 재설정에 대한 자세한 내용은
Oracle Integrated Lights Out Manager (ILOM) 4.0 Configuration and Maintenance Guide Firmware Release 4.0.x(
https://www.oracle.com/goto/ilom/docs)를 참조하십시오. 전원 공급 장치 1에는 KIP 데이터가 포함되어 있지 않으므로 교체 후 SP 재설정이 필요하지 않습니다.
-
CMA 왼쪽 커넥터 두 개를 분리한 경우 커넥터를 다시 연결합니다.
-
BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면으로 이동합니다. 컨트롤러의 오른쪽 화살표 아이콘을 누른 후 PSU를 눌러 새로 설치된 전원 공급 장치의 상태 아이콘(
)이 녹색인지 확인합니다. 새 전원 공급 장치에 대한 세부정보를 보려면 해당 정보 아이콘을 누릅니다.
-
결함이 자체적으로 해결되지 않을 경우 활성 문제 복구를 참조하십시오.
