LED の解釈

サーバーのコンポーネントで障害が発生していることを LED が示しているかどうかを判断するには、次の手順を使用します。

手順
説明
リンク
1.
サーバーの前面および背面にある LED を調べます。
2.
個々のコンポーネントの LED を調べます。

注 -  コンポーネントで障害が発生していても、コンポーネントの LED が点灯しないことがあります。これらのリンクの手順を使用して、コンポーネントに障害が発生していると診断されているかどうかを判断してください。

関連情報

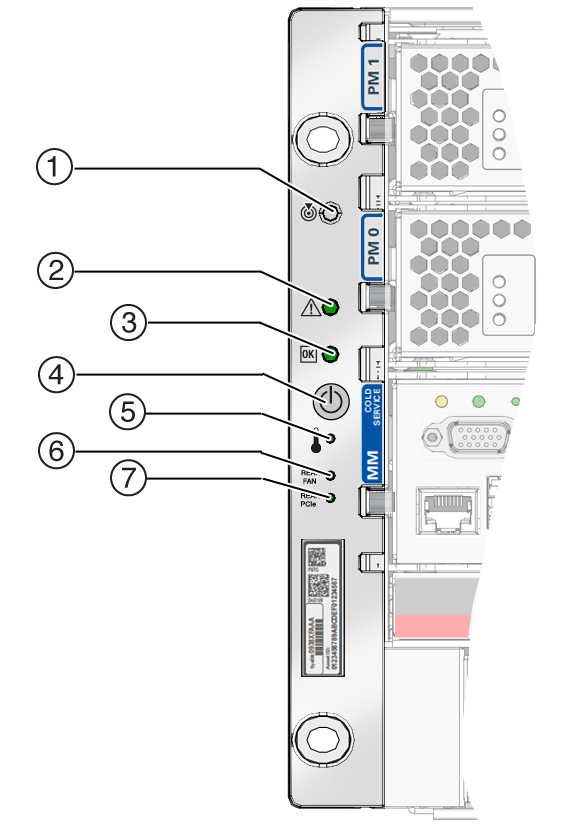

フロントパネルのコントロールと LED

image:フロントパネルのコントロールと LED を示す図。
番号
LED
アイコンまたはラベル
説明
1
ロケータ LED およびボタン (白色)
image:ロケータボタン/LED のアイコン
ロケータ LED をオンにすると、特定のサーバーを識別できます。この LED は点灯すると、すばやく点滅します。ロケータボタンを押してロケータ LED をオンにするか、サーバーを特定するを参照してください。
2
サーバー保守要求 LED (オレンジ色)
image:保守要求 LED のアイコン
fmadm faulty コマンドは、このインジケータが点灯する原因である障害に関する詳細を示します。障害の有無を確認するを参照してください。
障害の状況によっては、サーバー保守要求 LED に加えて、個々のコンポーネントの障害 LED も点灯します。
3
電源 OK LED (緑色)
image:電源 OK LED のアイコン
次の状況を示します。
  • 消灯 – サーバーは正常に動作していません。サーバーの電源が入っていない可能性があります。SPM が動作している可能性があります。

  • 常時点灯 – サーバーの電源が入っており、正常に動作しています。保守アクションは必要ありません。

  • 高速点滅 – サーバーは待機モードで動作していて、すぐに完全動作に戻ることができます。

  • ゆっくり点滅 – 通常の状態ですが、遷移的な動作が行われています。ゆっくりした点滅は、サーバーの診断が実行されているか、サーバーがブート中であることを示している可能性があります。

4
電源ボタン
image:電源ボタンのアイコン
この組み込まれた電源ボタンで、サーバーのオンとオフを切り替えます。サーバーの電源を切る (電源ボタン – 正常なシャットダウン)を参照してください。
5
システム温度超過 LED (オレンジ色)
image:温度超過 LED のアイコン
次の状況を示します。
  • 消灯 – 通常状態を示し、保守アクションは必要ありません。

  • 常時点灯 – 温度に関する障害イベントが確認され、保守アクションが必要であることを示します。

6
ファンモジュールの障害 LED (オレンジ色)
Rear FM
次の状況を示します。
  • 消灯 – 通常状態を示し、保守アクションは必要ありません。

  • 常時点灯 – ファンモジュールの障害イベントが認識され、少なくともファンモジュールの 1 つに保守アクションが必要であることを示します。

7
PCIe カードの障害 LED (オレンジ色)
Rear PCIe
次の状況を示します。
  • 消灯 – 通常状態を示し、保守アクションは必要ありません。

  • 常時点灯 – 障害イベントが認識され、少なくとも 1 つの PCIe カードで保守アクションが必要であることを示します。

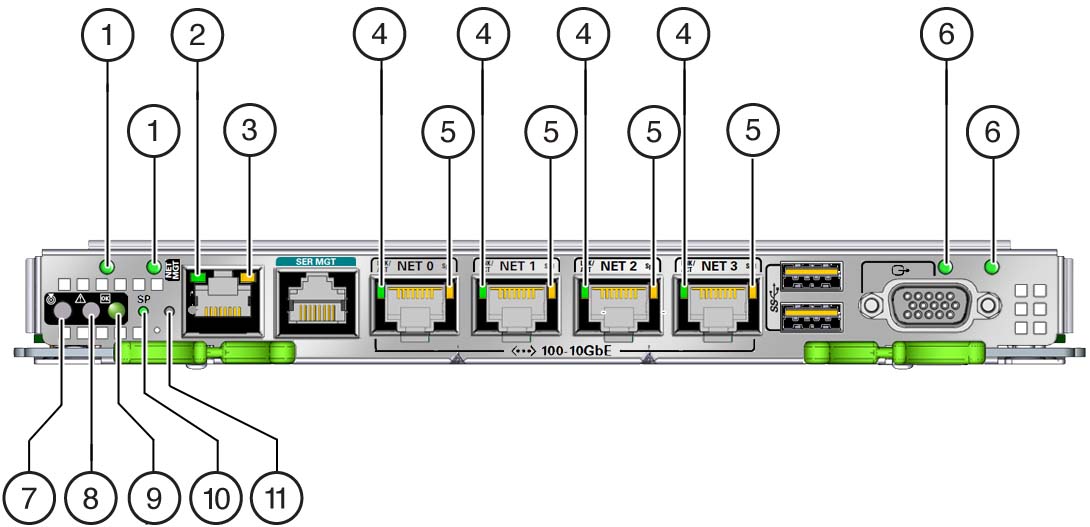

背面パネルのコントロールおよび LED

image:背面 I/O モジュールの LED を示す図。
番号
LED
アイコンまたはラベル
説明
1
AC 0 (左) および AC 1 (右) 電源 LED
次の状況を示します。
  • 消灯 – サーバーに電源が供給されていません。

  • 緑色 – サーバーに電源が供給されています。

2
Net MGT ポートリンク LED
次の状況を示します。
  • 消灯 – リンクが確立されていません。

  • 点灯または点滅 – リンクが確立されています。

3
Net MGT ポート速度 LED
次の状況を示します。
  • 消灯 – リンクは 10M ビット/秒の接続で動作しています。

  • 点灯または点滅 – リンクは 100M ビット/秒の接続で動作しています。

4
ネットワークポートリンク LED
次の状況を示します。
  • 消灯 – リンクが確立されていません。

  • 点滅 – リンクが確立されています。

5
ネットワークポート速度 LED
次の状況を示します。
  • 消灯 – リンクが 10M ビット/秒の接続で動作しているか、リンクがありません。

  • オレンジ色で点灯 – リンクが 100M ビット/秒の接続で動作しています。

  • 緑色で点灯 – リンクがギガビット接続 (1000M ビット/秒) で動作しています。

6
AC 2 (左) および AC 3 (右) 電源 LED
次の状況を示します。
  • 消灯 – サーバーに電源が供給されていません。

  • 緑色 – サーバーに電源が供給されています。

7
ロケータ LED およびボタン (白色)
image:ロケータボタン/LED のアイコン
ロケータボタンを押してロケータ LED をオンにするか、サーバーを特定するを参照してください。この LED は点灯すると、すばやく点滅します。
8
サーバー保守要求 LED (オレンジ色)
image:保守要求 LED のアイコン
fmadm faulty コマンドは、このインジケータが点灯する原因である障害に関する詳細を示します。障害の有無を確認するを参照してください。
障害の状況によっては、保守要求 LED に加えて、個々のコンポーネントの障害 LED も点灯します。
9
電源 OK LED (緑色)
image:電源 OK LED のアイコン
次の状況を示します。
  • 消灯 – サーバーは正常に動作していません。システムの電源が入っていない可能性があります。SPM が動作している可能性があります。

  • 常時点灯 – サーバーの電源が入っており、正常に動作しています。保守アクションは必要ありません。

  • 高速点滅 – サーバーは待機モードで動作していて、すぐに完全動作に戻ることができます。

  • ゆっくり点滅 – 通常の状態ですが、遷移的な動作が行われています。ゆっくりした点滅は、システムの診断が実行されているか、システムがブート中であることを示している可能性があります。

10
SP LED
SP
次の状況を示します。
  • 消灯 – AC 電源が電源装置に接続されている可能性があります。

  • 常時点灯 (緑色) – SPM は正常に動作しています。保守アクションは必要ありません。

  • 点滅 (緑色) – SPM が Oracle ILOM ファームウェアを初期化しています。

  • 常時点灯 (オレンジ色) – SPN にエラーが発生し、保守作業が必要です。

11
温度超過 LED (オレンジ色)
image:温度超過 LED のアイコン
次の状況を示します。
  • 消灯 – 通常状態を示し、保守アクションは必要ありません。

  • 常時点灯 – 温度に関する障害イベントが確認され、保守アクションが必要であることを示します。
