SPARC T7-4 サーバーサービスマニュアル

背面パネルのコンポーネント (保守)

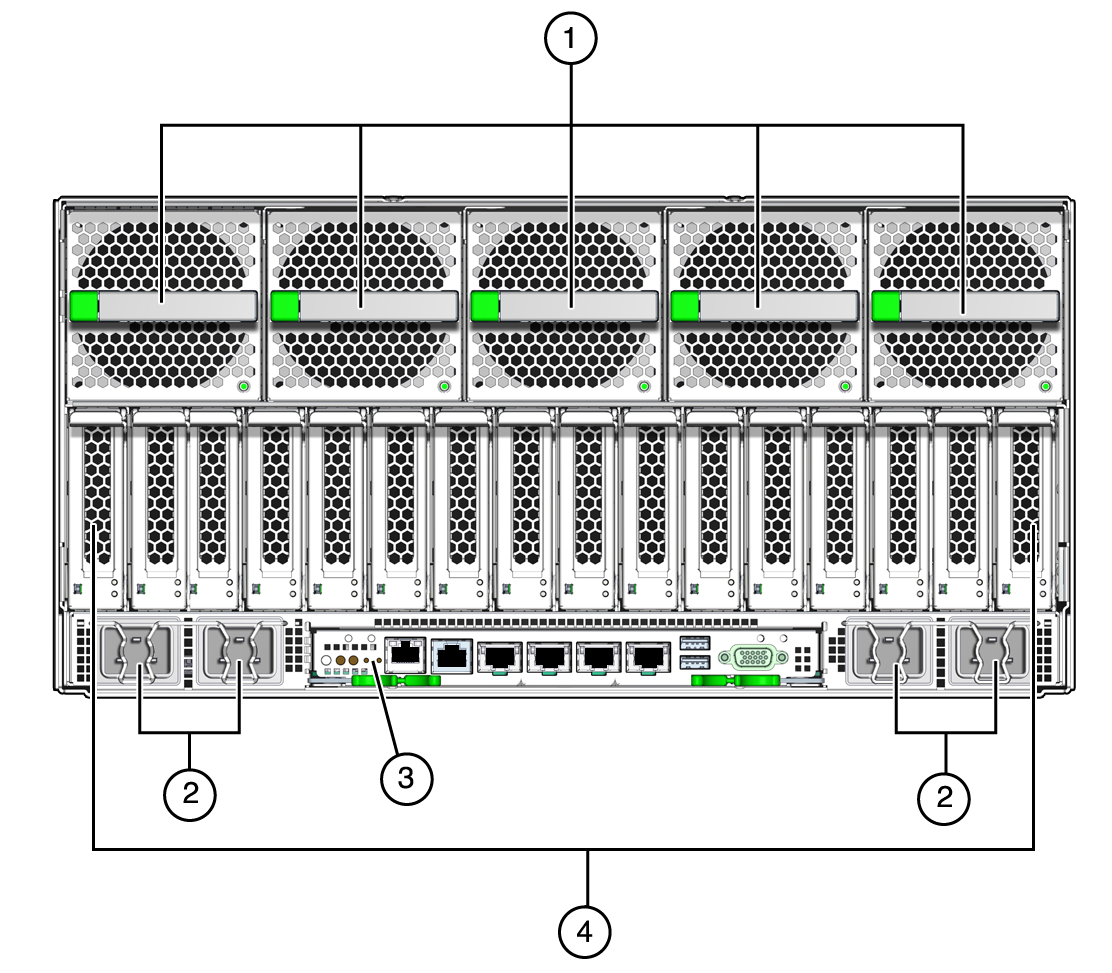

番号 説明 リンク 1 ファンモジュール (5) ファンモジュールの保守 2 AC 電源コネクタ (4) 保守の準備 3 背面 I/O モジュール 背面 I/O モジュールの保守 4 PCIe キャリア (16) PCIe カードの保守

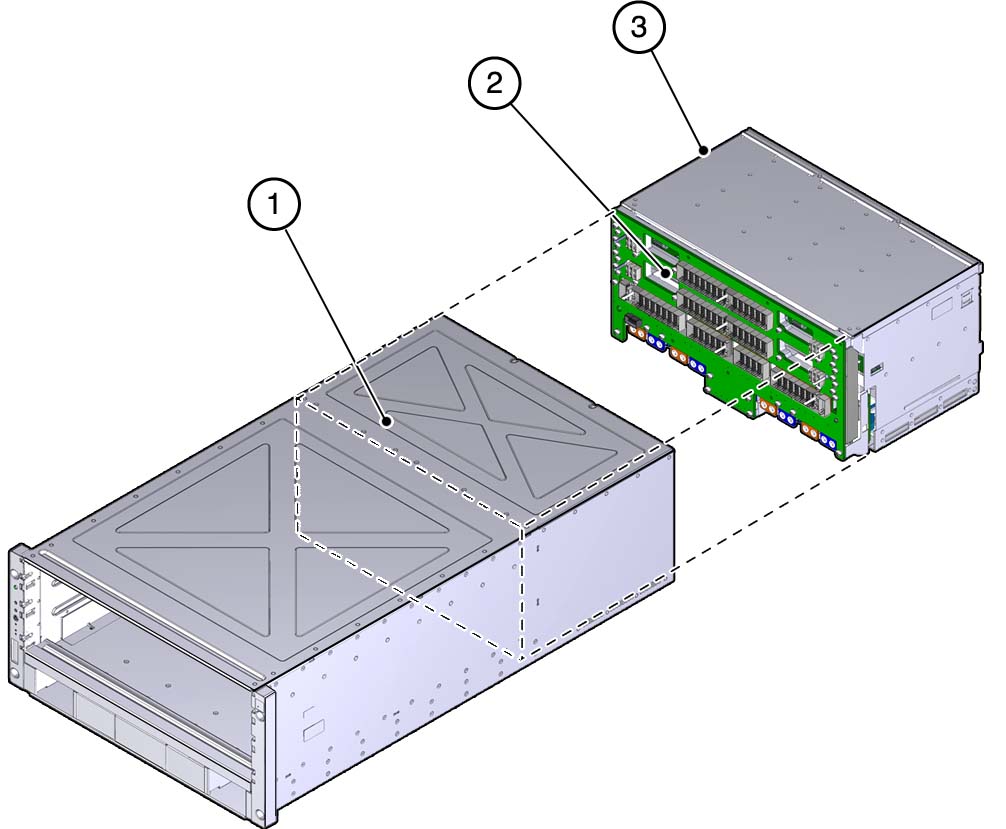

背面シャーシサブアセンブリ内のコンポーネントを次に示します。これらのコンポーネントを操作するときは、サーバーの背面からすべてのコンポーネントを取り外します。

番号 説明 リンク 1 シャーシ 2 ミッドプレーンアセンブリ 背面シャーシサブアセンブリの保守 3 背面シャーシサブアセンブリ 背面シャーシサブアセンブリの保守
