SPARC T7-4 サーバーサービスマニュアル

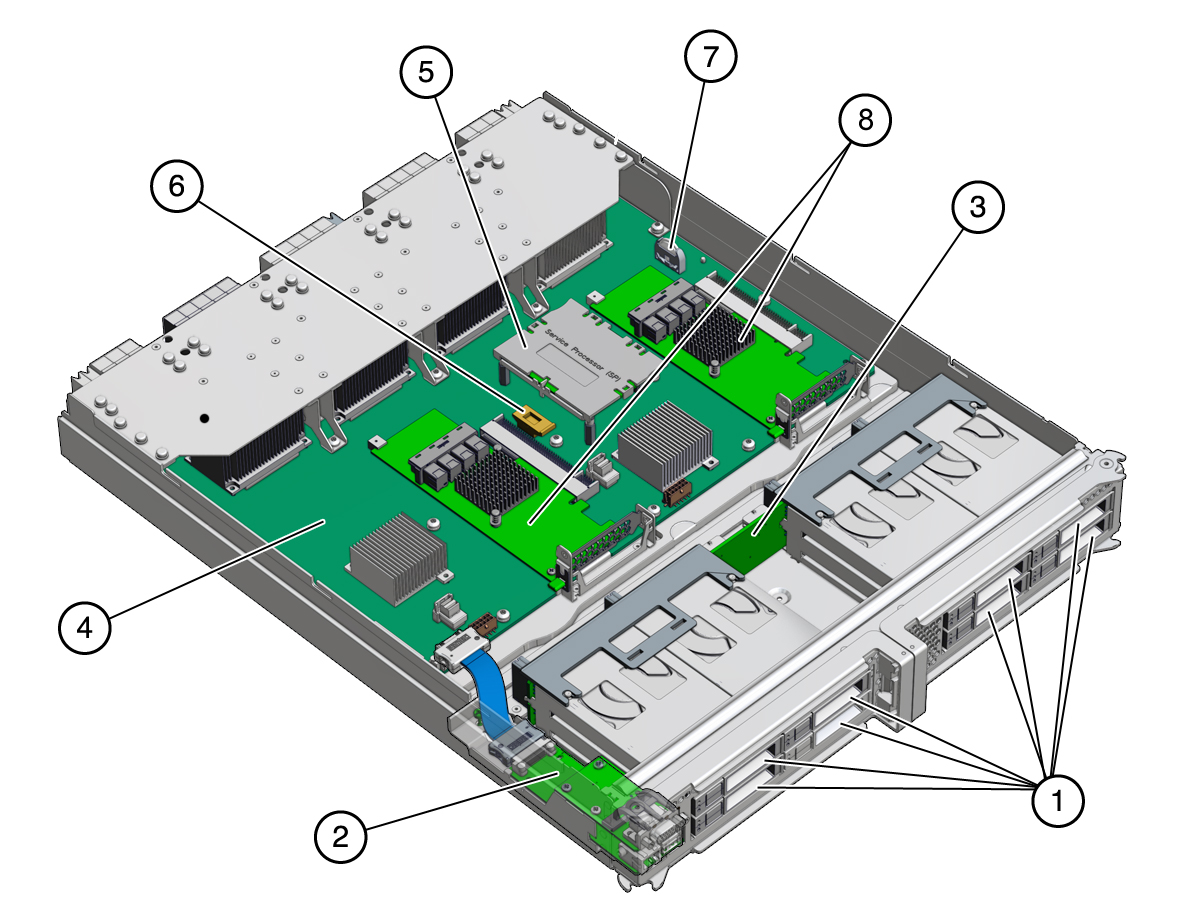

メインモジュールのコンポーネント

これらのコンポーネントは、サーバーの前面からメインモジュールを取り外したあとで操作可能になります。

番号 説明 リンク 1 ハードドライブ ハードドライブの保守 2 正面 I/O アセンブリおよびケーブル 正面 I/O アセンブリの保守 3 ストレージバックプレーン ドライブバックプレーンの保守 4 メインモジュールのマザーボード 5 SPM SPM の保守 6 SCC PROM SCC PROM の保守 7 バッテリ バッテリの保守 8 NVMe カード (オプション) NVMe スイッチカードの保守

関連情報

• フロントパネルのコンポーネント (保守)

• 背面パネルのコンポーネント (保守)

• シャーシサブアセンブリのコンポーネント

• プロセッサモジュールのコンポーネント

• サポートされているストレージデバイスおよびバックアップデバイス

• コンポーネント保守タスクの参照

• 系統構成図
