DIMM を取り付ける

言語:

DIMM は、お客様が交換できるコールドサービスコンポーネントです。DIMM の位置については、プロセッサモジュールのコンポーネントを参照してください。

注意 - この手順では、静電放電に弱いコンポーネントを取り扱う必要があります。この静電放電は、サーバーコンポーネントの障害の原因となる可能性があります。

最初に実行する手順を確認します。
- DIMM の配置規則をよく理解します。
  DIMM 構成についてを参照してください
- システムの保守の準備を行います。
  保守の準備を参照してください。
- プロセッサモジュールを取り外します。プロセッサモジュールを ESD 保護作業面の上に置きます。
  プロセッサモジュールまたはプロセッサフィラーモジュールを取り外すを参照してください。
次に実行する手順を確認します。
- 障害のある DIMM を交換する場合は、障害のある DIMM を取り外していることを確認します。
  障害のある DIMM の特定を参照してください。

  DIMM を取り外すを参照してください。
- ハーフ構成のプロセッサモジュールに DIMM を追加する場合:
  サーバーに適した DIMM であることを確認します。DIMM の特定を参照してください。
- 新しいプロセッサモジュールを取り付ける場合:
  サーバーに適した DIMM であることを確認します。DIMM 構成についてを参照してください。
交換用の DIMM を開梱し、静電気防止用マットの上に置きます。

DIMM を受けるコネクタの取り外し爪が開位置にあることを確認します。
DIMM のノッチとコネクタの切り欠けを合わせてください。
注意 - DIMM の向きが正しいことを確認します。向きが逆の場合、DIMM は損傷することがあります。

取り外し爪によって DIMM が所定の位置に固定されるまで、DIMM をコネクタに押し込みます。
DIMM を容易にコネクタに装着できない場合は、DIMM の向きを確認します。
すべての新しい DIMM を取り付けるまで、Step 4 からStep 6 を繰り返します。

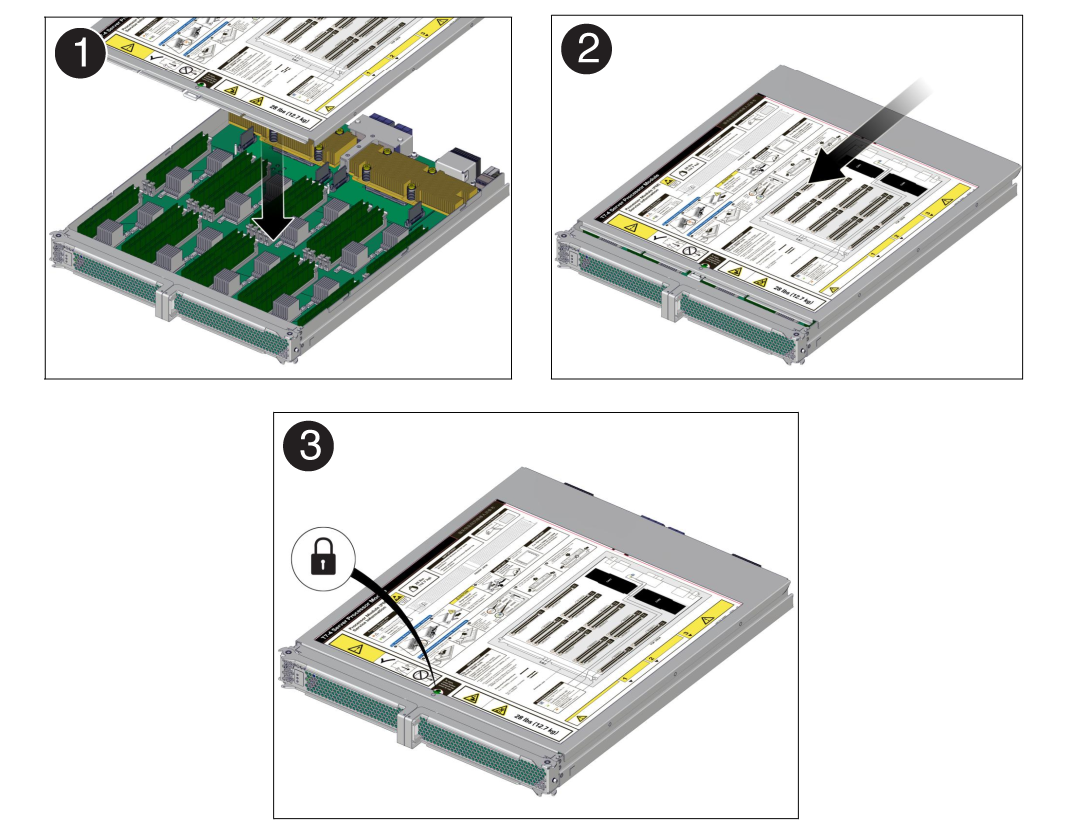

プロセッサモジュールにカバーを載せ、カチッと音がしてラッチが固定されるまでカバーを前方にスライドさせます。
次に実行する手順を確認します。
- サーバーに 2 番目のプロセッサモジュールを追加している場合、サーバーのアップグレードプロセスに戻ってください。
- 交換用 DIMM を取り付けたあとでプロセッサモジュールを交換する場合は、Step 10 に進みます。

取り付け手順を完了します。
参照:
- プロセッサモジュールを取り付けます。

  プロセッサモジュールまたはプロセッサフィラーモジュールを取り付けるを参照してください。
- サーバーを稼働状態に戻します。

  サーバーの再稼働を参照してください。
- DIMM 機能を検証します。

  DIMM を検証するを参照してください。
