障害のある DIMM を特定する (DIMM 障害 LED)
DIMM は、お客様が交換できるコールドサービスコンポーネントです。DIMM の位置については、プロセッサモジュールのコンポーネントを参照してください。
 | 注意 - この手順では、静電放電に弱いコンポーネントを取り扱う必要があります。この静電放電は、サーバーコンポーネントの障害の原因となる可能性があります。 |
-
最初に実行する手順を確認します。
-
DIMM 構成の規則をよく理解します。
DIMM 構成についてを参照してください
-
システムの保守の準備を行います。
保守の準備を参照してください。
-
障害のある DIMM を含むプロセッサモジュールを取り外します。プロセッサモジュールを ESD 保護作業面の上に置きます。プロセッサモジュールのカバーを取り外します。
プロセッサモジュールまたはプロセッサフィラーモジュールを取り外すを参照してください。
-
DIMM 構成の規則をよく理解します。
-

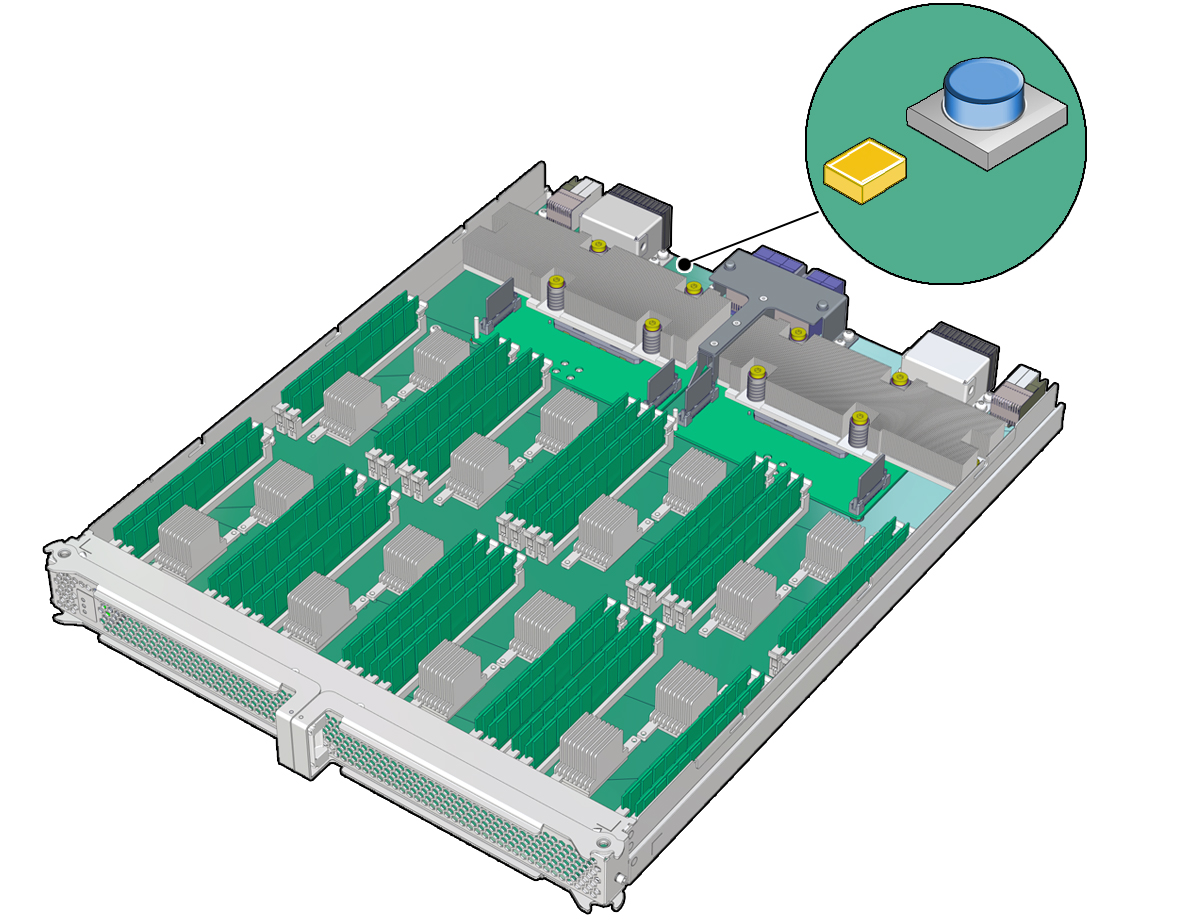

プロセッサモジュール上の DIMM 障害検知ボタンを探します。
-
ボタンの横にあるメモリーライザー電源 LED が点灯していることを確認します。
メモリーライザー電源 LED が点灯していれば、DIMM 障害検知ボタンを押したときに、メモリー DIMM 障害 LED を点灯させる電源があることを示します。
-
プロセッサモジュール上の DIMM 障害検知ボタンを押します。
これにより、障害のある DIMM に関係するメモリー DIMM 障害 LED が数分間点灯します。
- メモリー DIMM 障害 LED の横にある DIMM のアドレスを書き留めます。
- すべてのほかの DIMM がスロットに適切に固定されていることを確認します。
