FBA を取り外す
FBA を取り外すと、電源装置などのその他のコンポーネントに保守のためにアクセスできます。
-
安全および静電放電に関する注意事項に従います。
安全および静電放電に関する注意事項を参照してください。
-
システムからサーバーを取り外し、静電気防止面の上にサーバーを置きます。
Oracle Server X5-2M の保守を参照してください。
Oracle Server X6-2M の保守を参照してください。
- FBA を後ろにスライドできるように、サイドレールの両方のストッパーを解除します。
- 取り付けられている FBA と一緒にレールをサーバーから離す方向にスライドさせます。

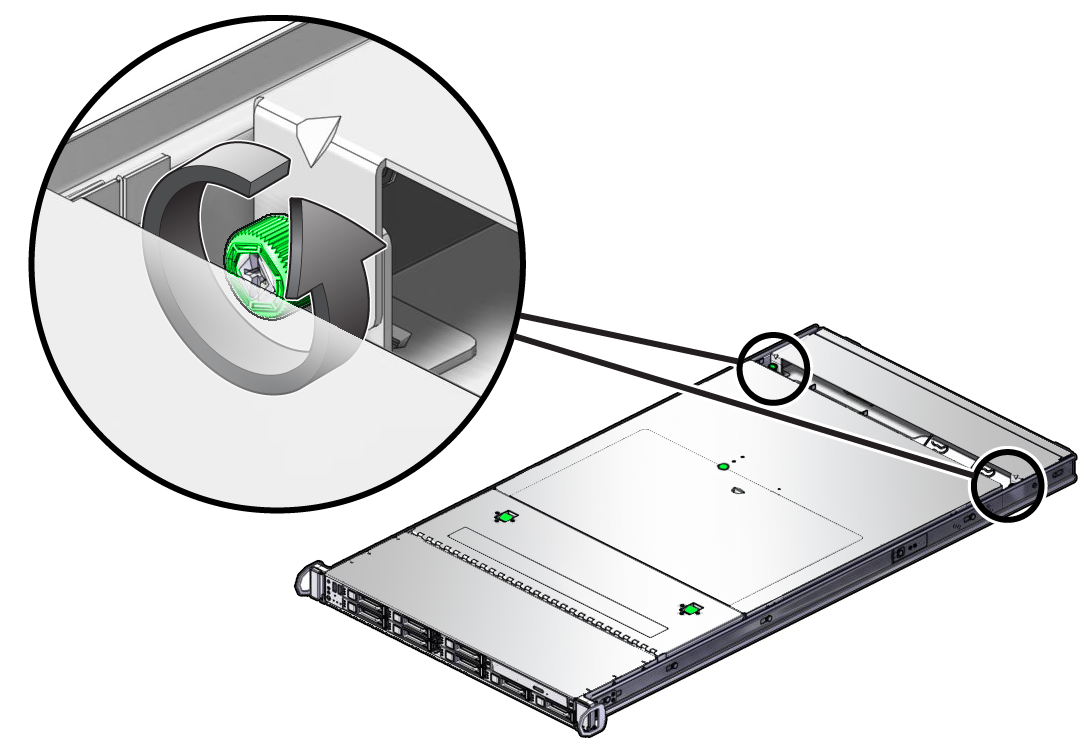

- FBA カバーの右側と左側の両方の脱落防止機構付きねじを緩めます。
-
カバーを後ろにスライドさせてサーバーから外し、カバーを脇に置いておきます。
-

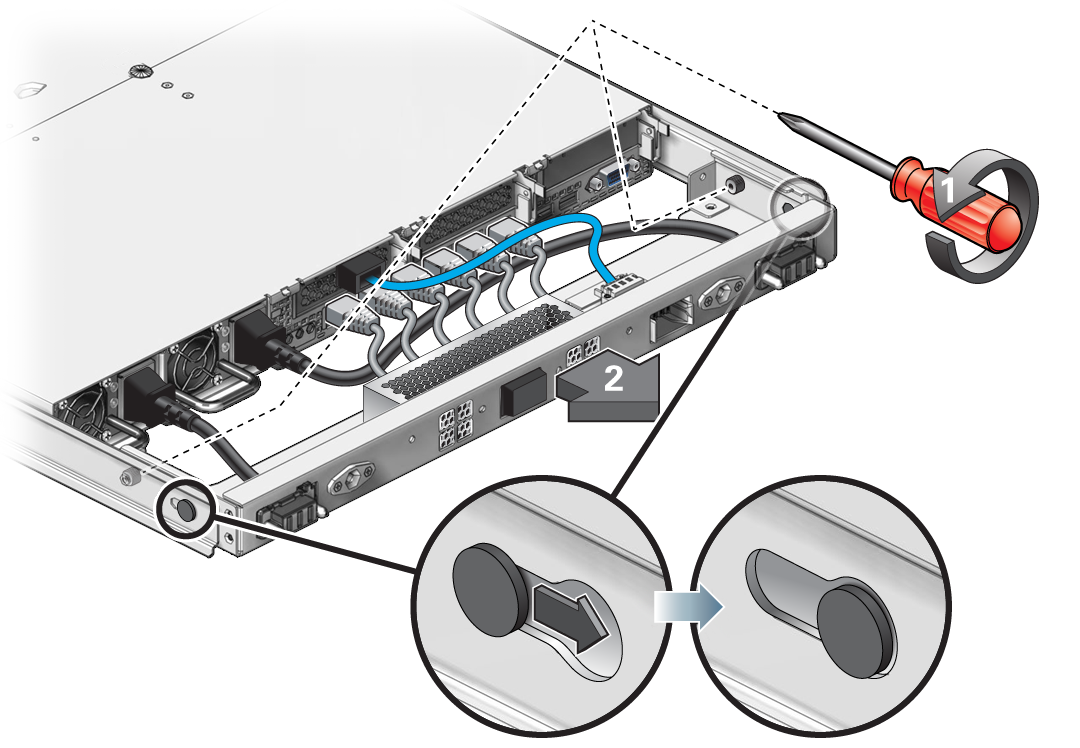

FBA の右下と左下にある 2 本の脱落防止機構付きねじを緩めます (パネル 1)。
これらのねじは FBA をスライドレールに固定しています。
- FBA がスライドレールスロットの穴の位置に合うまで、FBA をサーバーから離す方向に引きます (パネル 2)。
-
一方のスライドレールを FBA から外すのに十分な距離までゆっくり引きます。
注 - スライドレールの穴を FBA のスタッドの位置に合わせます。 -
FBA を他方のスライドレールから外します。
注 - ケーブルを取り外す前に、どのケーブルがサーバーのどこに接続されているかについて、ラベルを付けるか、メモしておきます。FBA のケーブルには、工場出荷時にラベルが付けられていません。 -

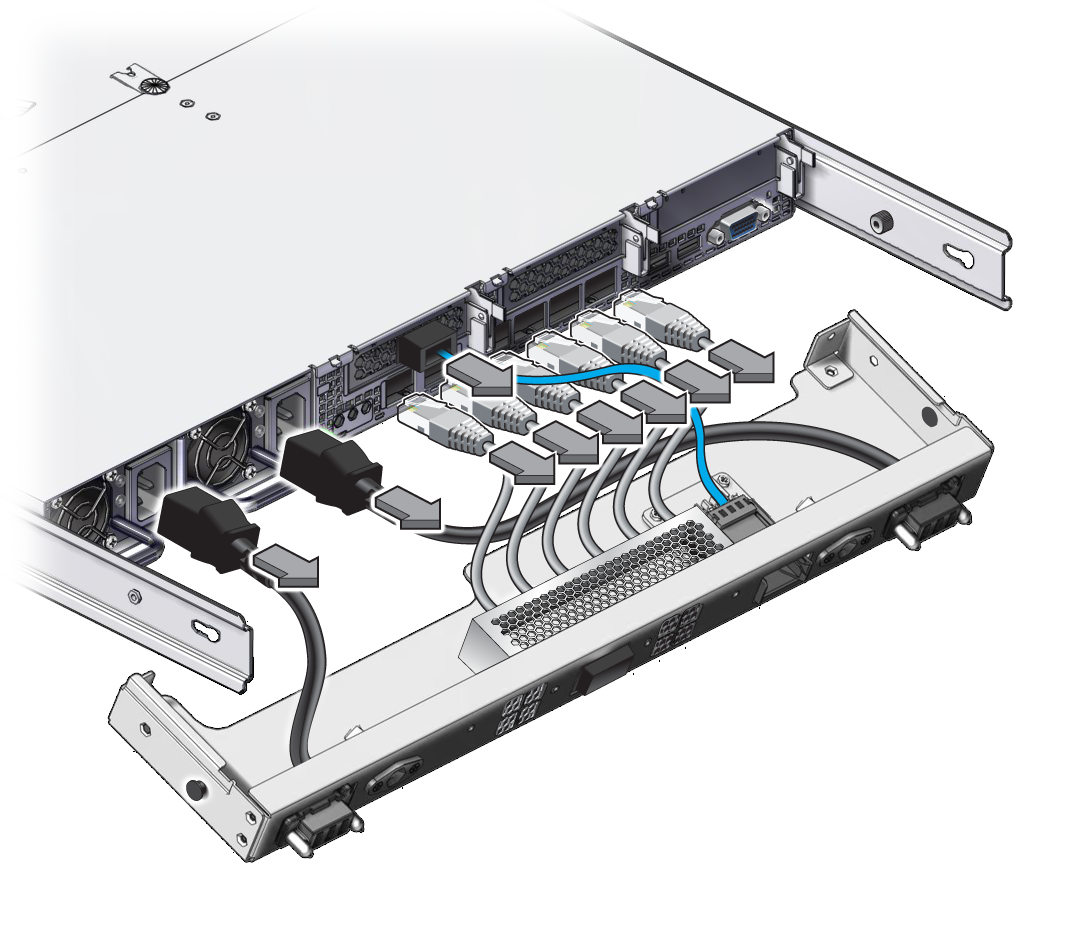

電源コードを含むすべてのケーブルをサーバーから取り外します。
-
該当するアクションを判断します。
- FBA 全体を交換する場合、FBA からすべてのケーブルと電源コードを取り外して、障害のある FBA を適切に廃棄します。
- ケーブルまたは電源コードを交換する場合は、障害のあるケーブルや電源コードを取り外し、適切に破棄します。
障害のあるケーブルの交換を参照してください。
FBA を取り付けるを参照してください。
