FBS PCB を交換する

このタスクは、完了するまでに約 30 分かかることがあります。

始める前に

障害のある FBS PCB (FBN とも呼ばれる) の位置を特定して診断できます。

FBS PCB の障害を修正できない場合は、次のように FBS PCB を交換します。PCB は、障害があるときに交換される FBS 内のユニットです。

1. 安全および静電放電に関する注意事項に従います。

   安全および静電放電に関する注意事項を参照してください。

2. 前面から、交換する FBS PCB の位置に対応するノードを見つけます。
3. ホストの電源を切ります。
4. 次のいずれかを実行して、ノードの電源を切ります。
   • ノードを約 3-4 インチ引き出します。
   • ノードを完全に取り出します

     Oracle Server X5-2M を取り外すまたは Oracle Server X6-2M を取り外すを参照してください。

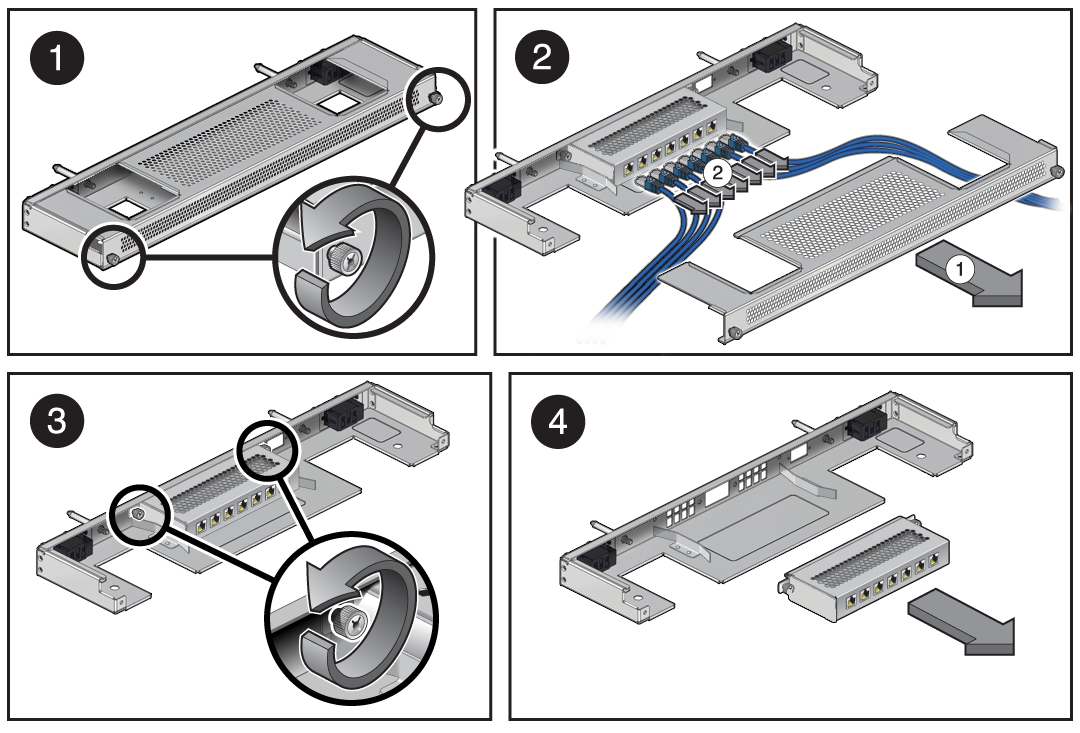

5. モジュラーシステムの背面から、障害のある FBS PCB を取り外し、交換品を取り付けます。

   1. FBS カバーを取り外します。
   2. PCB に接続されているケーブルを外します。
   3. PCB ユニットの 2 本のつまみねじを緩めます。
   4. PCB ユニットを取り外します。
   5. 交換用の PCB ユニットを取り付けます。
   6. PCB ユニットの 2 本のつまみねじを締めます。
   7. 交換用の PCB にケーブルを接続します。
   8. FBS カバーを元の位置に戻します。
6. FMM をリブートします。

   システム管理ソフトウェアによって、交換用 PCB が自動的に構成されます。

   ---

   注 -  FMM がオンラインに戻り、PCB の LED の点滅が停止するまで待ってから、続行します。

   ---

7. ノードを対応するスロットに取り付けます。

   詳細な手順については、Oracle Server X5-2M を取り付けるまたは Oracle Server X6-2M を取り付けるを参照してください。

関連情報

• コードおよびケーブルの保守
