PDU 遮断器をオンまたはオフにする

モジュラーシステム 1 台には、最大でコンピュートノードが 28 台、管理ノードが 2 台、スイッチが最大 6 台、そして PDU 2 台を搭載できます。

複数 (最大 8) のモジュラーシステムの構成には、必要なだけのコンピュートノード (1 モジュラーシステムにつき最大 30 ノード) が含まれています。接続されているモジュラーシステムの数に関係なく、各モジュラーシステムにはスイッチが最大 6 台、そして PDU が 2 台含まれています。

1. 回路遮断器がオフに切り替わった場合は、どのノードグループ (1 グループのノード数は最大 6) の電力供給が停止したかを調べます。

   障害のモニタリングを参照してください。

2. モジュラーシステムの背面にあるドアを開き、PDU 回路遮断器リセットツールを取り出します。

   このツール (六角キーレンチのような形状だが 2 か所が直角になっている) は、フレーム上部の左側にあるホルダーにはめ込まれています。

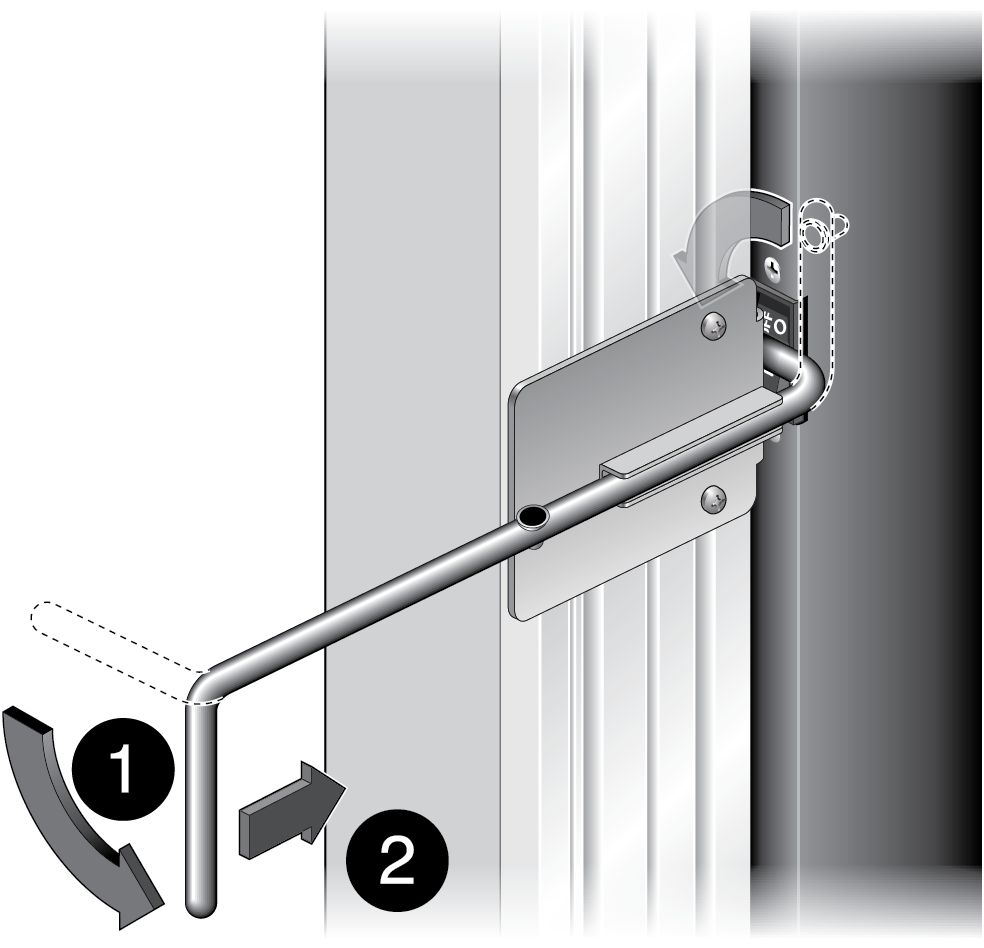

3. PDU 回路遮断器リセットツールを、回路遮断器に対応するブラケット (左または右) に挿入します。
   1. このツールを 90 度回転させます。
   2. 前方に押して回路遮断器をオンまたはオフに切り替えます。

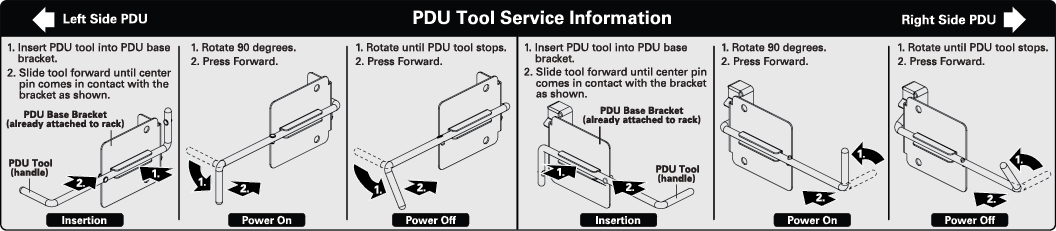

   回路遮断器がオフの場合は、このアクションによってオンになります。回路遮断器がオンの場合は、このアクションによってオフになります。リセットプロセスの詳しい図については、フレーム上部にある PDU ツール保守情報ラベルを参照してください。
